Разъем флажковый изолированный «мама РФИ-М(н) 1.5-(6.3) серия ПРОФИ - 57925 КВТ

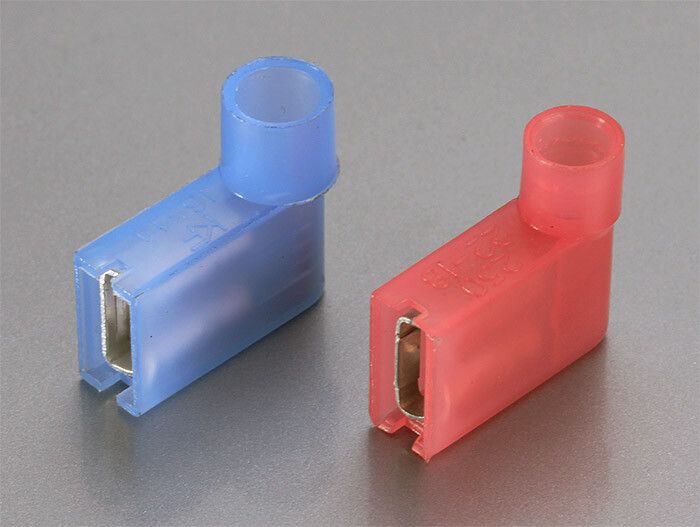

Разъем флажковый изолированный РФИ-М(н) 1,5-(6,3) КВТ - это компактный, изолированный контактный элемент для надежного и безопасного соединения многопроволочных медных проводов с клеммами оборудования типа «папа». Бренд КВТ предлагает этот разъем в артикуле 57925 для монтажа в условиях ограниченного пространства, где важна механическая прочность и термическая устойчивость.

Назначение и область применения

Разъем флажковый изолированный РФИ-М(н) 1,5-(6,3) КВТ предназначен для создания быстроразъемных, защищенных соединений между медными проводами и клеммами электрооборудования. Подходит для использования в распределительных щитах, пультах управления, станках, конвейерах и других устройствах, где требуется частое подключение/отключение или плотная компоновка.

Технические характеристики

• Поперечное сечение провода: 0,25–1,5 мм2
• Размер контакта: 6,3 × 0,8 мм
• Внутренний диаметр гильзы: 1,5 мм
• Номинальный ток: 19 А
• Номинальное напряжение: до 400 В (0,4 кВ)
• Материал контакта: латунь Л63 с электролитическим лужением
• Материал изоляции: самозатухающий нейлон, без галогенов
• Температурная стойкость: до +105 C
• Цвет изоляции: красный
• Способ монтажа: опрессовка
• Исполнение: гильза с поворотом 90°
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем флажковый изолированный РФИ-М(н) 1,5-(6,3) КВТ совместим с клеммами электрооборудования типа «папа» - то есть с штыревыми выводами, имеющими соответствующий размер 6,3 мм. Для установки необходимо:

• Зачистить конец провода на длину, соответствующую глубине гильзы (не более 10 мм);
• Вставить провод в гильзу до упора - благодаря конусному входу «Easy Entry» многожильная жила легко проходит;
• Произвести опрессовку специальным клещами по всей длине изолированного корпуса - это гарантирует герметичность и механическую фиксацию;
• Не допускать перегибов провода перед разъемом - это снижает риск повреждения жилы.

Поворот на 90° позволяет удобно размещать разъем в узких местах, например, возле стенок щита или рядом с другими компонентами.

Безопасность и стандарты

Изоляция изготовлена из самозатухающего нейлона, что предотвращает распространение пламени при перегреве. Отсутствие галогенов снижает выделение токсичных веществ при нагреве. Устройство соответствует требованиям ТУ 3424-001-59861269-2004 и рассчитано на работу при температуре до +105 C. Применяется в системах, где важна пожаробезопасность и экологичность материалов.

Преимущества

• Полностью изолированный корпус исключает случайное прикосновение к токоведущим частям.
• Конструкция «Easy Entry» упрощает ввод многопроволочного провода - не требует точной подготовки жилы.
• Поперечные засечки внутри гильзы усиливают сцепление с проводником, снижая риск ослабления соединения.
• Луженая латунь обеспечивает хорошую проводимость и устойчивость к окислению.
• Красный цвет изоляции упрощает визуальную идентификацию цепей.
• Флажковая форма и угол 90° позволяют экономить место при монтаже.

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможен плохой контакт и повреждение жилы при опрессовке.
• Не рекомендуются для работы при температурах выше +105 C - материал изоляции теряет прочность.
• Не подходят для постоянного погружения в жидкости или высокой влажности - отсутствует защита IP.
• Не используются в цепях переменного тока свыше 400 В - превышение напряжения опасно!
• Требуется применение правильных клещей для опрессовки - некорректный инструмент приведёт к слабому соединению.

Примеры использования

• Подключение датчиков и кнопок в пульте управления станком.
• Соединение проводов питания с клеммами частотного преобразователя.
• Монтаж сигнальных цепей в распределительных щитах с плотным расположением элементов.
• Обслуживание конвейерных систем, где часто требуется демонтаж участков проводки.

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода - используйте только 0,25…1,5 мм2.
• Не снимайте изоляцию слишком долго - оставьте 1–2 мм свободной изоляции перед гильзой для защиты от перегиба.
• Выбирайте клещи с матрицей под размер 6,3 мм - это обеспечит равномерное давление.
• Проверяйте качество соединения после монтажа: попробуйте потянуть провод - он не должен выскальзывать.
• Храните разъемы во сухом месте - даже луженые контакты могут окисляться при длительном воздействии влаги.
