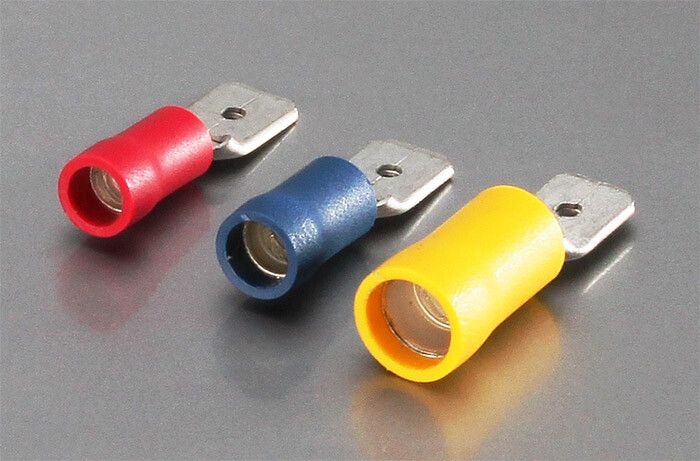

Разъем виброустойчивый плоский ВРПИ-П 6.0-(6.3) - 59133 КВТ

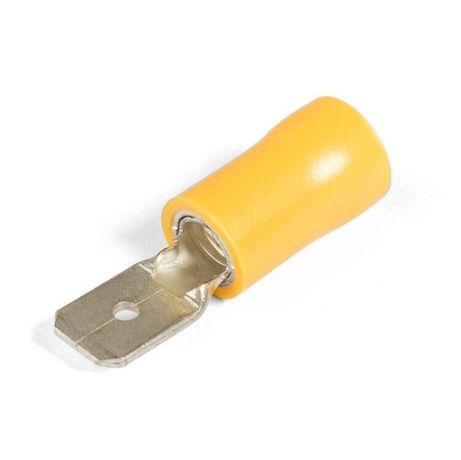

Разъем виброустойчивый плоский изолированный ВРПИ-П 6,0-(6,3) от КВТ - это надежный контактный элемент для многопроволочных проводов в условиях вибрации и подвижных соединений. Артикул 59133 предназначен для монтажа в промышленных системах, где важна долговечность и устойчивость к механическим нагрузкам.

Назначение и область применения

Разъем виброустойчивый плоский изолированный ВРПИ-П 6,0-(6,3) используется для создания быстроразъемных соединений между многопроволочными медными проводами. Применяется там, где есть постоянная вибрация, перемещение или динамические нагрузки: на железнодорожном подвижном составе, в станках, конвейерах, грузовой технике, промышленных роботах и других устройствах с движущимися частями.

Технические характеристики

• Тип: штекер (папа)
• Номинальный ток: 48 А
• Номинальное напряжение: 690 В
• Номинальное поперечное сечение провода: 4–6 мм2
• Размер контакта: 6,3 × 0,8 мм
• Диаметр внутреннего канала: 3,4 мм - подходит для многопроволочных жил соответствующего сечения
• Материал контакта: латунь Л63
• Покрытие: электролитическое лужение - повышает антикоррозийную стойкость и снижает переходное сопротивление
• Материал изоляции: поливинилхлорид (ПВХ) с классом горючести V-0 по UL94 - самозатухающий, не распространяет пламя
• Температурный диапазон: от –10 C до +75 C
• Цвет: желтый - визуальное отличие от других типов разъемов
• Способ монтажа: опрессовка специальными клещами
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем виброустойчивый плоский изолированный ВРПИ-П 6,0-(6,3) совместим с гнездовыми разъемами серии ВРПИ-М (мама). Для установки требуется опрессовка двухконтурными матрицами МПК-01 от КВТ. Одновременный обжим двух зон - основного контакта и дополнительной медной втулки - гарантирует надежное крепление провода и предотвращает его выскальзывание даже при сильной вибрации. Установка без специальных инструментов невозможна - использование обычных клещей приведёт к плохому контакту и перегреву.

Особенности конструкции

• Добавлена медная втулка марки М1 - увеличивает механическую прочность соединения на 25–30%, обеспечивает вибростойкость
• Форма втулки - конусообразный вход «Easy Entry» - позволяет легко заводить многопроволочные жилы без расплетения
• Поперечные засечки внутри трубчатой части усиливают захват жилы и препятствуют её проскальзыванию
• Замковый фиксатор на корпусе разъема плотно зацепляется с гнездовым разъемом, исключая случайное отсоединение
• Обжатая втулка дополнительно фиксирует изоляцию провода - создаёт две точки крепления вместо одной

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ с классом горючести V-0 по UL94 - материал не поддерживает горение. Температурная стойкость до +75 C соответствует требованиям для промышленного оборудования. Разъемы проектировались с учётом требований европейских норм для подвижного состава, где обязательна применение вибростойких соединений с дополнительными втулками.

Преимущества

• Высокая вибростойкость благодаря двойному обжиму - идеально для мобильных и динамичных систем
• Стабильный электрический контакт благодаря лужению - минимизация окисления и нагрева
• Удобство монтажа: конусный вход ускоряет ввод жилы, особенно при работе в труднодоступных местах
• Долговечность: латунь Л63 и медь М1 обеспечивают высокую механическую и термическую стойкость
• Чёткая цветовая маркировка (жёлтый) - упрощает идентификацию в сложных сборках

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможен разрыв жилы при опрессовке
• Работают только при температуре выше –10 C; при более низких температурах ПВХ становится хрупким
• Максимальное рабочее напряжение - 690 В, но в некоторых отраслевых стандартах (например, ЖД) рекомендовано использовать не выше 400 В - соблюдайте требования проекта
• Требуется строгое соответствие сечения провода: менее 4 мм2 - недостаточная площадь контакта, более 6 мм2 - риск повреждения изоляции
• Не подходят для открытого монтажа в агрессивных средах (масла, растворители, повышенная влажность вне герметизации)

Примеры использования

• Электросистемы метро и электропоездов - соединения на дверях, тяговых двигателях, контроллерах
• Грузовые автомобили и спецтехника - проводка в кузовах, на гидроагрегатах, в кабинах
• Производственные линии - кабели на подвижных платформах, роботах, конвейерах
• Аэрокосмическая и судостроительная отрасль - вибродатчики, системы управления

Практические советы

• Перед монтажом проверьте сечение провода - он должен точно попадать в диапазон 4–6 мм2. Использование провода меньшего сечения снижает надёжность соединения
• Используйте только матрицы МПК-01 от КВТ - другие инструменты не обеспечивают двойной обжим и нарушают конструктивные особенности
• После опрессовки потяните провод - если он не выскакивает, соединение выполнено правильно
• Не применяйте разъём ВРПИ-П 6,0-(6,3) в качестве ответвителя - он рассчитан только на прямое соединение двух проводов
• Храните в сухом месте, избегайте воздействия прямого солнечного света - ПВХ со временем стареет под УФ-лучами
