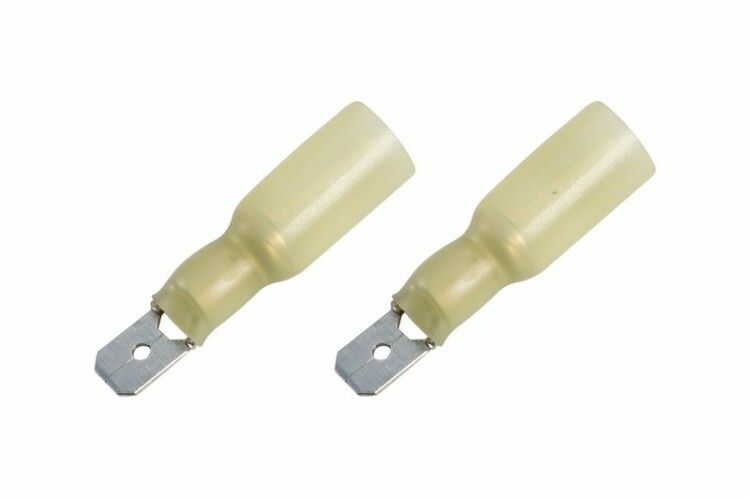

Клемма плоская изолированная термоусаживаемая штекер 6.35 мм 4-6 мм² (РПи-п-т 6.0-(6.3)) желтый | 08-0354 REXANT MEET

Клемма плоская изолированная термоусаживаемая штекер 6.35 мм 4-6 мм2 (РПи-п-т 6.0-(6.3)) желтый от REXANT - это надёжный однополюсный соединитель для многожильных медных проводов, обеспечивающий герметичное, долговечное и легко разъёмное подключение. Подходит для мобильных систем, где требуется частое переподключение и защита от внешней среды.

Назначение и область применения

Эта клемма предназначена для быстрого и надёжного соединения проводов с последующей возможностью их разъединения без повреждения. Особенно эффективна там, где важно исключить доступ влаги, пыли и коррозии к месту обжима - например, в автомобилях, железнодорожных вагонах, авиационных и морских системах, а также в климатическом и телекоммуникационном оборудовании.

Технические характеристики

• Тип: штекер (папа), однополюсный
• Сечение провода: 4–6 мм2
• Размер контакта: 6.35 × 0.8 мм
• Максимальный рабочий ток: 24 А
• Материал контакта: латунь с электролитическим лужением
• Материал изоляции: термоусаживающаяся трубка с клеевым слоем внутри
• Цвет изоляции: жёлтый
• Рабочий температурный диапазон: от –40 C до +105 C
• Защита IP: не указана, но термоусаживание обеспечивает герметичность места соединения

Совместимость и монтаж

Клемма совместима с гнёздами стандарта 6.35 мм (обычно используются в автомобильной и промышленной аппаратуре). Для установки необходимы пресс-клещи, поддерживающие обжим через изоляцию:

• HT-301 H (арт. 12-3014 / 12-3014)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021 / 12-3021-4)

Обжим выполняется **поверх** термоусаживаемой изоляции - это защищает место соединения и предотвращает деформацию контакта. После нагрева изоляция плотно обтягивает провод и корпус, образуя герметичную прослойку. У клеммы есть фиксирующее отверстие для зацепления с замком гнезда - обеспечивает удержание при вибрации.

Безопасность и стандарты

Клемма соответствует требованиям к надёжности соединений в условиях повышенной вибрации и влажности. Латунный контакт с лужением снижает риск окисления и увеличивает срок службы. Температурный диапазон позволяет использовать её в экстремальных условиях - от зимнего автопарка до помещений с высокой температурой оборудования.

Преимущества

• Герметизация места обжима благодаря клеевому слою внутри термоусаживаемой изоляции - исключает попадание влаги и пыли
• Устойчивость к вибрациям - фиксация в гнезде с помощью замкового механизма
• Возможность многократного подключения/отключения без потери качества контакта
• Ускоренный монтаж - не требует пайки, достаточно обжима и нагрева
• Ярко-жёлтый цвет изоляции упрощает визуальный контроль и идентификацию цепей

Ограничения применения

• Не предназначен для одножильных проводов - оптимизирована только для многожильных медных
• Требуются специальные пресс-клещи; обычные щипцы не обеспечат нужного давления и герметичности
• Не рекомендуется использовать в условиях постоянного погружения в жидкости - хотя изоляция герметична, она не рассчитана на длительное подводное использование
• Максимальный ток 24 А - не подходит для силовых цепей выше этого значения

Примеры использования

• Подключение датчиков в бортовой сети автомобилей
• Соединение проводов в системах кондиционирования и вентиляции
• Монтаж освещения и управления в железнодорожных вагонах
• Замена разъёмов в авиационных панелях управления
• Переподключаемые модули в промышленных контроллерах

Практические советы

• Выбирайте провод строго в диапазоне 4–6 мм2 - меньшие сечения не будут надёжно зажаты, большие - могут повредить контакт
• Перед обжимом удалите изоляцию с провода точно на длину входа в клемму - не оставляйте лишнюю меди
• Нагревайте термоизоляцию равномерно, используя тепловую пушку или фен - не применяйте открытый огонь
• Проверьте после монтажа: изоляция должна плотно облегать контакт, без пузырей и трещин
• Артикулы REXANT etm08-0354 и 08-0354 - это один и тот же продукт; различия в формате записи не влияют на функциональность
