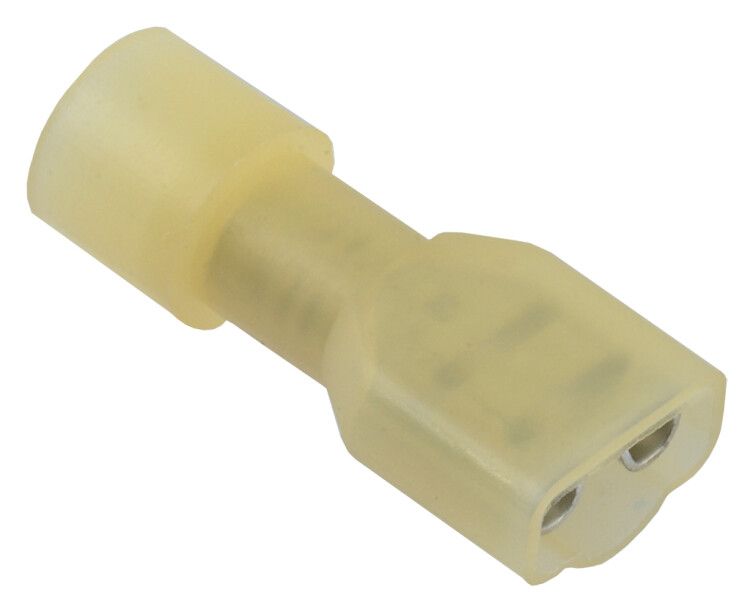

Разъем РпИм-н 6-7-0,8 плоский (100 шт) | URM21-006-D34-7 IEK

Разъем РпИм-н 6-7-0.8 плоский (100 шт) от бренда IEK - это надежная гильзовая клемма для быстроразъемного соединения многожильных медных проводов сечением 4–6 мм2. Удобна для монтажа на оборудовании, где требуется частое подключение и отключение, например, на станках, щитах управления или конвейерах. Артикул urm21-006-d34-7 рассчитана на работу в сетях до 380 В.

Назначение и область применения

Разъем РпИм-н 6-7-0.8 плоский (100 шт) используется для создания быстроразъемных соединений между гибкими многопроволочными медными проводами и соответствующими разъемами «папа». Применяется там, где нужна оперативная сборка и обслуживание: в распределительных щитах, на автоматизированных линиях, в системах управления, на испытательном оборудовании. Подходит для условий постоянной вибрации и частых переподключений.

Технические характеристики

• Номинальное поперечное сечение провода: 4–6 мм2 - подходит для многожильных медных проводов средней толщины;
• Номинальное напряжение: 380 В - допустимо использование в трехфазных сетях переменного тока;
• Материал контактов: латунь - обеспечивает хорошую проводимость и устойчивость к окислению;
• Материал изоляции: полиамид (PA) - высокая механическая прочность, термостойкость, устойчивость к химическим воздействиям;
• Исполнение: гильза - контактная часть формируется путем опрессовки, что гарантирует плотное соединение без пайки;
• Цвет: желтый - визуальное отличие от других типов разъемов, упрощает идентификацию;
• Срок службы: 5 лет - при соблюдении условий эксплуатации и правильной установке;
• Количество в упаковке: 100 шт - удобно для масштабных работ и запаса на складе.

Совместимость и монтаж

Разъем РпИм-н 6-7-0.8 плоский (100 шт) совместим только с разъемами типа «папа» того же семейства РпИм-н. Для монтажа необходимо:

• Зачистить конец провода на длину, указанную в инструкции к разъему (обычно 8–10 мм);
• Вставить провод в гильзу до упора;
• Обжать специальным инструментом (пресс-клещами) с матрицей, подходящей под размер 4–6 мм2;
• Убедиться, что обжатие выполнено равномерно - проверить отсутствие выступающих жил;
• Подсоединить к разъему «папа» до характерного щелчка - фиксатор должен защелкнуться.

Не используйте обычные клещи или плоскогубцы - это повредит контакт и снижает надежность соединения.

Безопасность и стандарты

Разъем РпИм-н 6-7-0.8 плоский (100 шт) соответствует требованиям ГОСТ Р МЭК 60947-7-1 и другим нормам для компонентов коммутационных устройств. Конструкция исключает случайное выпадение контакта благодаря замковому фиксатору. Напряжение 380 В позволяет применять его в промышленных сетях без дополнительных мер защиты.

Преимущества

• Высокая механическая прочность - фиксация «замком» предотвращает самопроизвольное отсоединение даже при вибрации;
• Стабильный электрический контакт - латунь + качественная опрессовка минимизируют нагрев и потери;
• Удобство сервиса - можно быстро заменить или отключить участок цепи без демонтажа всей системы;
• Защита от коррозии - полиамидная изоляция сохраняет целостность в условиях повышенной влажности и температурных колебаний;
• Яркая цветовая маркировка - желтый цвет ускоряет поиск и диагностику в сложных панелях.

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводов - возможен разрыв жил при обжатии;
• Не рекомендуется использовать вне закрытых корпусов - отсутствует степень защиты IP, контакт открыт;
• Не подходит для нагрузок выше 380 В или токов свыше номинала, соответствующего сечению 6 мм2;
• Не следует применять в агрессивных средах с кислотами, щелочами или растворителями - хотя полиамид устойчив, длительный контакт с химикатами может повредить изоляцию.

Примеры использования

• Подключение двигателей к частотным преобразователям на заводе;
• Соединение датчиков и исполнительных механизмов в системах автоматизации;
• Монтаж временных тестовых цепей в лабораториях;
• Сборка модульных щитов, где требуется легкий доступ к клеммам для ремонта;
• Фиксация заземления в мобильных установках.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - слишком тонкий провод может выскочить из гильзы, слишком толстый - деформирует контакт;
• Используйте только оригинальные пресс-клещи IEK или аналогичные с регулируемым усилием - некачественный обжим - основная причина отказов;
• Храните разъемы в сухом месте - хоть изоляция герметична, попадание пыли внутрь может затруднить защелкивание;
• При массовом использовании (например, в цехе) заводите учет - 100 шт в упаковке достаточно на несколько дней работы, но лучше иметь запас;
• Проверяйте после монтажа - легкое покачивание разъема «папа» указывает на плохую фиксацию; если есть люфт - переобжимайте или меняйте клемму.
