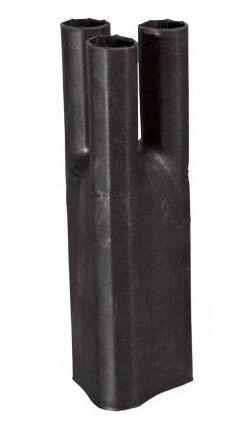

Перчатка термоусаживаемая изолирующая 3ТПИ-70/120 - 67278 КВТ

Перчатка термическая изолирующая 3ТПИ-70/120 от КВТ предназначена для надёжной изоляции и герметизации корней разделки трёхжильных кабелей с рабочим напряжением до 1 кВ. Применяется в условиях повышенной влажности, на открытом воздухе и при экстремальных температурах.

Назначение и область применения

Перчатка термическая изолирующая 3ТПИ-70/120 используется для защиты мест соединений и разделки кабелей с изоляцией из бумаги, резины или пластмассы. Обеспечивает герметичную изоляцию корня разделки, предотвращает проникновение влаги, пыли и химических веществ. Подходит для монтажа на силовые кабели с поперечным сечением 70–120 мм². Часто применяется в энергетике, на промышленных объектах, в системах освещения и на транспорте.

Технические характеристики

• Номинальное напряжение: 1 кВ (по спецификации); заявлено производителем до 10 кВ — рекомендуется использовать в соответствии с нормативными требованиями проекта
• Номинальное поперечное сечение кабеля: 70…120 мм²
• Количество жил: 3
• Тип изделия: термоусаживаемая перчатка
• Материал: полиолефин с термоплавким клеем внутри
• Цвет: чёрный
• Рабочая температура: от –55 °C до +125 °C
• Диаметр до усадки: 120 мм (тело), 60 мм (пальцы и колпачки)
• Диаметр после усадки: 70 мм (тело), 14,5 мм (пальцы), 31,5 мм (колпачки)
• Общая длина после усадки: 220 мм
• Нормативный документ: ТУ 2291-044-97284872-2011

Совместимость и монтаж

Перчатка термическая изолирующая 3ТПИ-70/120 совместима с кабелями, имеющими три жилы и соответствующий внешний диаметр после разделки. Для установки требуется нагрев феном до 120–150 °C. Перед монтажом необходимо:

• Очистить и просушить поверхность кабеля в зоне разделки
• Закрепить перчатку так, чтобы её центр находился точно над местом разделки
• Равномерно прогревать от середины к краям — сначала корпус, затем пальцы и колпачки
• Не допускать перегрева — это может повредить материал

Термоплавкий клей внутри автоматически заполняет микротрещины и обеспечивает плотное прилегание к любой поверхности — металлической, резиновой или пластиковой.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 2291-044-97284872-2011. Герметизация достигается за счёт клеевого слоя, что исключает риск пробоя по влаге. Напряжение 1 кВ — это гарантированный уровень изоляции; использование выше этого значения требует проверки по проектной документации. Материал не выделяет токсичных веществ при нагреве.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею — полностью исключает попадание воды
• Стойкость к УФ-излучению и атмосферным воздействиям — подходит для наружного монтажа
• Эластичность клея при низких температурах — не растрескивается зимой
• Удобство монтажа — одна деталь заменяет несколько элементов (изоляционные трубки, ленты, клеевые составы)
• Чёрный цвет обеспечивает маскировку и снижает тепловую нагрузку от солнечного света

Ограничения применения

• Не предназначен для использования на кабелях с сечением менее 70 мм² — не будет плотно прилегать
• Не следует применять в средах с постоянным контактом с растворителями, бензином или агрессивными химикатами — возможна деградация материала
• Требуется точный контроль температуры при монтаже — недостаточный нагрев не обеспечит герметичность, избыточный — повредит материал
• Не является заменой основной изоляции кабеля — работает только как защита места разделки

Примеры использования

• Герметизация ответвлений от кабельной линии 10 кВ с бумажной изоляцией
• Защита соединения между двумя кабелями 3×95 мм² на опоре ЛЭП
• Изоляция входа кабеля в распределительный щит на открытой площадке
• Монтаж в подземных камерах, где высока вероятность затопления
• Ремонт повреждённой изоляции на старых кабелях с резиновым покрытием

Практические советы

• Выбирая перчатку, ориентируйтесь на диаметр кабеля после разделки — он должен быть меньше 60 мм до усадки
• Проверьте целостность перчатки перед монтажом — наличие порезов или деформаций недопустимо
• При работе в холодную погоду согрейте изделие в помещении до +15 °C перед установкой — это ускорит равномерную усадку
• Не используйте газовую горелку — только термофен с регулируемой температурой
• После усадки проверьте герметичность: легкое давление пальцем не должно вызывать деформации или шума
• Артикул 67278 — единственный номер для заказа этой модели от КВТ. Аналоги других производителей не гарантируют совместимость по размерам и клею.
