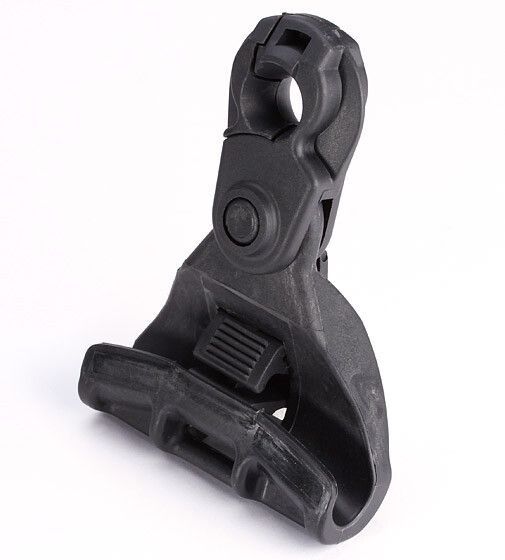

Зажим поддерживающий промежуточный ППЗ-60 - 59325 КВТ

Зажим поддерживающий промежуточный ППЗ-60 КВТ предназначен для надежного крепления изолированной несущей нейтрали СИП до 1 кВ на промежуточных и угловых опорах. Упаковка содержит 10 штук, артикул EV019450, бренд - КВТ.

Назначение и область применения

Зажим поддерживающий промежуточный ППЗ-60 КВТ используется для фиксации нулевой несущей жилы кабеля СИП на воздушных линиях напряжением до 1 кВ. Применяется на промежуточных опорах и на участках с углом поворота трассы до 60°. Обеспечивает механическую поддержку нейтрали без перегрузки изоляции кабеля.

Технические характеристики

• Максимальная растягивающая нагрузка: 12 000 Н
• Диаметр натяжного троса: 1–5 мм
• Сечение жилы СИП: 50–95 мм2
• Материал корпуса: укрепленный стекловолокном полимер, устойчивый к погоде и УФ-излучению
• Подвесная петля: алюминиевый сплав, диаметр 30 мм
• Цвет: черный
• Количество жил, которые можно закрепить: одна (нейтраль)
• Вес одного зажима: 0,16 кг

Совместимость и монтаж

Зажим ППЗ-60 КВТ крепится к опорам через крюки или кронштейны. Для установки необходимо:

• Убедиться, что диаметр натяжного троса соответствует 1–5 мм;
• Выбрать место крепления с учетом допустимого угла поворота линии (до 60°);
• Регулируемый зажим плотно фиксирует нейтральную жилу СИП без повреждения изоляции;
• Подвижное соединение позволяет компенсировать температурные деформации и ветровые нагрузки в продольном и поперечном направлениях.

Безопасность и стандарты

Зажим соответствует требованиям к эксплуатации в условиях открытых воздушных линий. Материал корпуса обеспечивает долговременную работу при перепадах температур, влажности и воздействии солнечного света. Алюминиевая петля исключает риск электрохимической коррозии при контакте с медными или алюминиевыми элементами ЛЭП.

Преимущества

• Высокая прочность - выдерживает нагрузку до 12 000 Н, достаточную для большинства распределительных сетей;
• Гибкая конструкция - подвижное соединение снижает риск усталостного разрушения кабеля;
• Устойчивость к внешним факторам - полимерный корпус не гниёт, не трескается и не теряет форму под UV-излучением;
• Легкий вес - удобен для транспортировки и быстрого монтажа;
• Стандартный диаметр петли 30 мм - совместим с типовыми крюками и кронштейнами.

Ограничения применения

• Не предназначены для крепления фазных проводов - только для нейтрали СИП;
• Не рекомендованы для использования на опорах с углом поворота более 60° - требуется применение специальных анкерных зажимов;
• Не подходят для систем выше 1 кВ - максимальное рабочее напряжение ограничено;
• Не следует использовать в средах с химически активными веществами (например, рядом с промышленными выбросами).

Примеры использования

• Крепление нейтрали на промежуточных деревянных или железобетонных опорах в сельских ЛЭП;
• Установка на угловых точках трассы при изменении направления воздушной линии;
• Фиксация нулевого провода на опорах городской сети при модернизации старых ЛЭП;
• Монтаж в районах с высокой ветровой нагрузкой - благодаря подвижному соединению снижается риск обрыва.

Практические советы

• Перед монтажом проверьте соответствие сечения жилы СИП (50–95 мм2) - использование вне этого диапазона может привести к проскальзыванию или повреждению изоляции;
• При использовании на кронштейнах убедитесь, что они рассчитаны на нагрузку 12 000 Н;
• Не затягивайте зажим слишком сильно - достаточно плотного контакта с нейтралью; избыточное усилие может повредить изоляцию;
• При замене нескольких зажимов одновременно используйте одинаковые модели - смешивание с другими типами может нарушить равномерность нагрузки;
• Храните в сухом месте - хотя материал устойчив к влаге, длительное намокание может влиять на срок службы пластиковых деталей.
