Лампа AD-16DS(LED)матрица d16мм зеленый 230В АС | SQ0702-0073 TDM

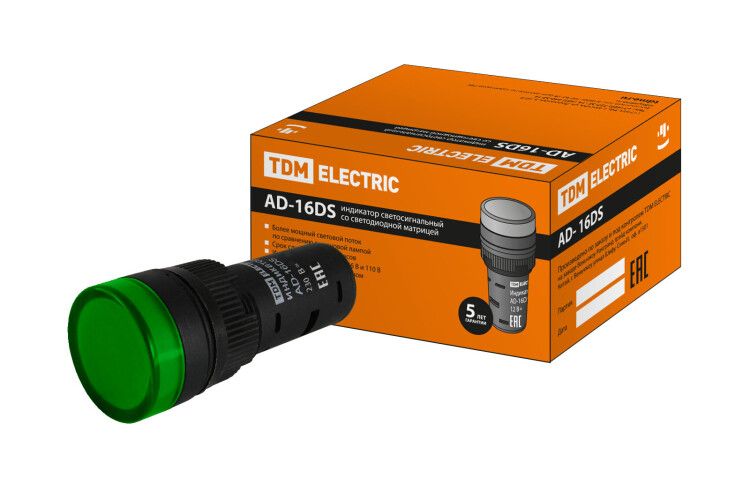

Лампа TDM ELECTRIC sq0702-0073 - это светодиодный индикатор с плоской зелёной линзой и пластиковым черным передним кольцом, предназначенный для установки в электрощиты и промышленное оборудование. Напряжение 230 В AC обеспечивает совместимость с сетями в России и Европе, а IP40 защищает от контакта с предметами более 1 мм и ограниченного попадания пыли.

Назначение и область применения

Лампа TDM ELECTRIC sq0702-0073 используется для визуальной сигнализации состояния оборудования. Подходит для монтажа в распределительных щитах, пультах управления, станках, конвейерах и других устройствах, где требуется яркий, долговечный индикатор. Цвет зелёной линзы указывает на нормальное состояние системы - например, «включено», «готово» или «работает».

Технические характеристики

• Тип лампы: светодиод (LED) - энергоэффективный, срок службы до 50 000 часов
• Рабочее напряжение: 220–230 В переменного тока (AC)
• Диаметр отверстия для установки: 16 мм
• Глубина посадки: 6 мм
• Цвет линзы: зелёный
• Цвет переднего кольца: чёрный, из пластика
• Тип подключения: винтовые зажимы - надёжное соединение без пайки
• Степень защиты: IP40 - защита от твёрдых частиц >1 мм, не герметичная
• Защита по NEMA: 1 - базовая защита от случайного прикосновения
• Количество индикаторов: один
• Лампа в комплекте: да - замена не требуется

Совместимость и монтаж

Лампа TDM ELECTRIC sq0702-0073 устанавливается в отверстие диаметром 16 мм, типично встречающееся в панелях и щитах стандарта IEC. Переднее кольцо фиксирует устройство снаружи, а внутренняя часть крепится через винтовые зажимы. Для монтажа достаточно просверлить отверстие нужного диаметра, вставить лампу и затянуть два провода (фаза и ноль) в клеммы. Учитывайте глубину 6 мм - убедитесь, что за панелью есть место для корпуса.

Безопасность и стандарты

Устройство соответствует требованиям IP40 и NEMA 1, что делает его безопасным для использования внутри закрытых щитов. Не предназначен для работы во влажных средах, на улице или в местах с брызгами воды. Отсутствие высокой степени защиты (например, IP65/IP67) исключает применение в условиях повышенной запылённости или воздействия жидкости.

Преимущества

• Светодиодная технология - низкое энергопотребление, минимальный нагрев
• Не требует замены лампы - источник света встроен и рассчитан на весь срок службы
• Фиксированное переднее кольцо обеспечивает прочную посадку и предотвращает выпадение
• Плоская линза снижает риск механических повреждений при обслуживании
• Цветовая кодировка (зелёный) соответствует международным практикам сигнализации

Ограничения применения

• Не использовать вне закрытых щитов - IP40 не защищает от влаги и струй воды
• Не подходят для взрывоопасных зон - отсутствует сертификация Ex
• Не рекомендовано использование при температуре ниже –20C или выше +60C - данные не указаны, но пластиковое кольцо теряет прочность при экстремальных значениях
• Нельзя подключать к постоянному току (DC) - работает только на переменном токе 220–230 В

Примеры использования

• Индикация включения автоматического выключателя в этажном щите
• Сигнал «готов к работе» на панели насосной станции
• Индикатор питания в частотном преобразователе
• Обозначение активного режима на пульте управления конвейером

Практические советы

• Перед установкой проверьте диаметр отверстия - он должен точно соответствовать 16 мм, иначе лампа будет болтаться или не войдёт
• При подключении используйте провода сечением 0,5–2,5 мм2 - винтовые зажимы рассчитаны на этот диапазон
• Не перетягивайте винты - можно повредить контактные площадки
• Если нужен другой цвет индикации - выбирайте аналогичную модель с другим цветом линзы; сменные фильтры в этой модели не предусмотрены
• Эта лампа - часть серии AD-16DS, поэтому все её модификации имеют одинаковый монтажный размер - удобно для унификации панелей
