Лампа AD-22DS(LED)матрица d22мм зеленый 230В | SQ0702-0004 TDM

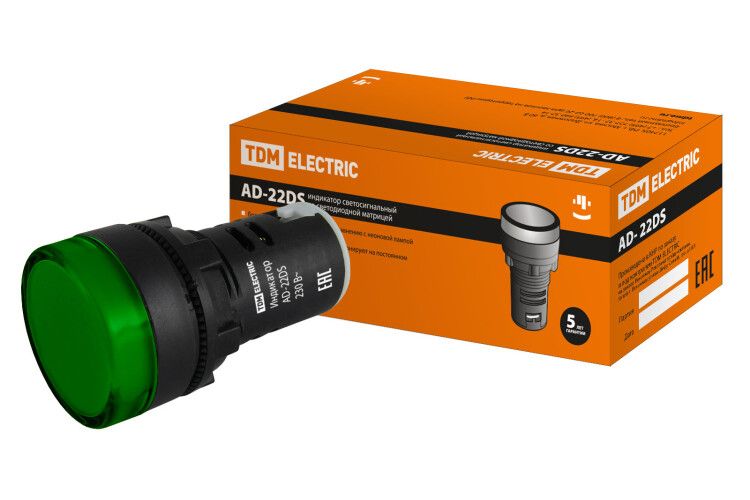

Лампа AD-22DS(LED) от TDM ELECTRIC - это светодиодный индикатор с плоской зелёной линзой и диаметром 22 мм, предназначен для установки в электрощитах и промышленных панелях. Артикулы sq07020004 и sq0702-0004 соответствуют одной модели с встроенной LED-матрицей и винтовым подключением.

Назначение и область применения

Лампа AD-22DS(LED) используется как световой индикатор для визуального отображения состояния электрической цепи: включено/выключено, работа/остановка. Подходит для монтажа в распределительных щитах, пультах управления, станках, конвейерах и других устройствах промышленного электроснабжения. Цвет зелёного сигнала обычно указывает на нормальное состояние системы.

Технические характеристики

• Тип лампы: светодиодная матрица (LED)
• Рабочее напряжение: 220–230 В переменного тока (AC)
• Диаметр отверстия для монтажа: 22 мм
• Глубина посадки: 6 мм
• Цвет линзы: зелёный
• Цвет переднего кольца: чёрный
• Материал переднего кольца: пластик
• Степень защиты IP40: защита от твёрдых частиц крупнее 1 мм, без защиты от воды
• Степень защиты NEMA 1: защита от доступа к опасным частям, от попадания пыли в ограниченной степени
• Тип подключения: винтовые зажимы с тарельчатыми шайбами
• Количество индикаторов: один
• Срок службы: до 6000 часов
• Комплектация: лампа с установленной LED-матрицей, съёмная линза, переднее кольцо

Совместимость и монтаж

Лампа AD-22DS(LED) устанавливается в отверстие диаметром 22 мм, типичное для стандартных индикаторов. Переднее кольцо с фиксацией обеспечивает плотное прилегание к поверхности панели. Для подключения используются винтовые зажимы - провода зачищаются на 6–8 мм и затягиваются отвёрткой. Монтаж не требует специальных инструментов. Устройство совместимо с панелями из металла, пластика или композита. Лампу можно заменить на другую цветную версию - смена линзы и матрицы выполняется без демонтажа всего корпуса.

Безопасность и стандарты

Защита IP40 предотвращает попадание инструментов и проводов в устройство, но не защищает от брызг и влаги - не применяйте в сырых помещениях или на открытых площадках. Соответствие NEMA 1 гарантирует базовую безопасность в закрытых электрошкафах. Напряжение 230 В AC соответствует стандартному сетевому напряжению в России и странах СНГ.

Преимущества

• Светодиодная матрица даёт яркий, равномерный свет - лучше видимость, чем у неоновых ламп
• Долгий срок службы: до 6000 часов работы без замены
• Съёмная линза и матрица позволяют менять цвет индикации без замены всей лампы
• Фиксация через переднее кольцо исключает люфт и обеспечивает жесткую посадку
• Простое винтовое подключение - не нужна пайка или быстросъёмные разъёмы

Ограничения применения

• Не предназначена для использования во влажных средах (IP40 не защищает от воды)
• Работает только на 220–230 В AC - нельзя использовать с постоянным током или другими напряжениями (например, 12 В или 24 В)
• Не подходит для внешней установки - не имеет герметизации
• Переднее кольцо из пластика не выдерживает механических ударов - избегайте мест с высокой вибрацией или риском повреждения

Примеры использования

• Индикация “работа” на панели насосной станции
• Сигнал “готово” на автоматическом конвейере
• Индикатор включения питания в распределительном щите
• Обозначение нормального режима на пульте управления станком ЧПУ

Практические советы

• При монтаже проверьте глубину отверстия - 6 мм должно полностью вместить основание лампы, иначе будет перекос
• Затягивайте винты зажимов умеренно - переусердствовать нельзя, чтобы не повредить медные жилы
• Если требуется другой цвет индикации - заказывайте запасные линзы и матрицы; они совместимы с этой моделью
• Не используйте лампу в качестве освещения - она рассчитана только на индикацию, а не на яркое освещение пространства
• При замене старой неоновой лампы на эту LED-версию - убедитесь, что питание соответствует 230 В AC
