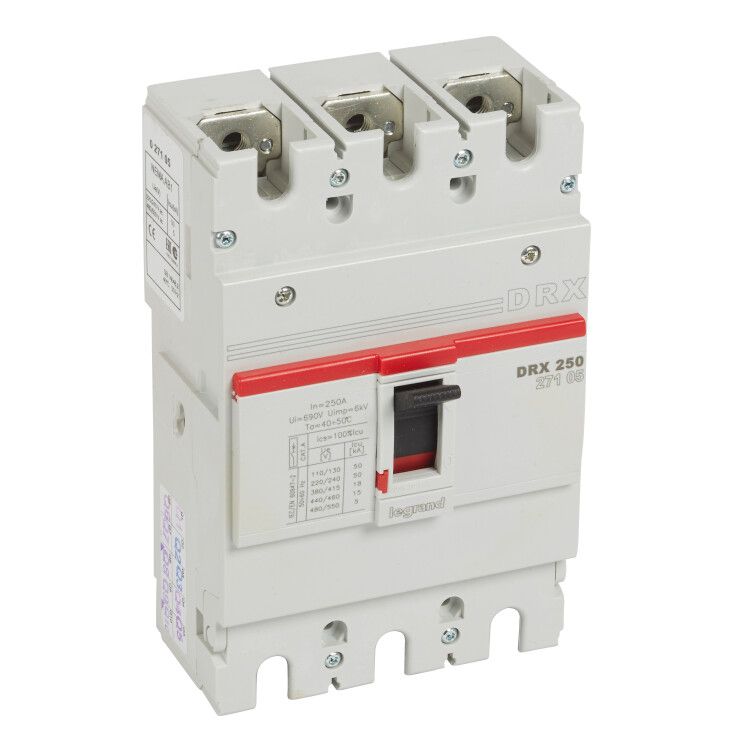

Выключатель автоматический 3п 250А 18кА DRX250 термомагнитн. расцеп. Leg 027105 Legrand

Автоматический выключатель DRX250 от Legrand - надёжное термомагнитное устройство на 250 А, предназначенное для защиты электропроводки в промышленных и коммерческих объектах. Устройство смонтировано на DIN-рейку, имеет трёхполюсную конструкцию и отключающую способность 18 кА, что делает его подходящим решением для систем с высокими токами КЗ.

Назначение и область применения

DRX250 используется для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах промышленного оборудования, производственных линий, насосных станций, конвейеров и других объектов с мощностью нагрузки до 250 А. Подходит для установки в помещениях с нормальными условиями эксплуатации - офисах, складах, цехах, где требуется надёжная и простая защита.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 415 В - рассчитан на работу в сетях переменного тока до 415 В
• Номинальная отключающая способность: 18 кА - способен безопасно отключить цепь при токе короткого замыкания до 18 000 А
• Тип расцепителя: термомагнитный - сочетание теплового (для перегрузок) и электромагнитного (для КЗ) механизмов
• Настройка защиты от перегрузки: фиксированная - 250 А, не регулируется
• Уставка защиты от КЗ: 2500 А - срабатывает при токе, превышающем 10×номинала
• Степень защиты: IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Метод подключения: винтовые зажимы - требует затяжки гаечным ключом
• Привод: ручной рычажковый - управление вручную, положение «ON/OFF» визуально определяется
• Индикация: есть указатель расцепления - видно, почему выключатель отключился (перегрузка или КЗ)
• Установка индикатора отключения: возможна - позволяет подключить внешний световой сигнал
• Конструкция: стационарная - не предусматривает возможность съёмного модуля
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже допустимого уровня

Совместимость и монтаж

DRX250 монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для установки достаточно защёлкнуть устройство на рейку и закрутить контактные винты. Подключение силовых проводов выполняется через верхние и нижние винтовые зажимы - рекомендуется использовать медные многожильные или одножильные провода сечением до 95 мм2. Устройство совместимо с дополнительными аксессуарами Legrand: сигнализирующими контактами, катушками отключения, блокировками. Не поддерживает модульное расширение - нельзя менять расцепители или добавлять дополнительные полюса.

Безопасность и стандарты

DRX250 соответствует требованиям ГОСТ Р 50030.2 и МЭК 60947-2. Обеспечивает классическую двухступенчатую защиту: тепловая - для длительных перегрузок, магнитная - для внезапных КЗ. Защита по минимальному напряжению предотвращает самозапуск оборудования после восстановления питания. Сертифицирован для работы в условиях температур от -25C до +60C. Не предназначен для взрывоопасных сред.

Преимущества

• Фиксированные уставки - исключают случайную настройку, повышают надёжность
• Явный индикатор причины отключения - экономит время при диагностике
• Российское производство - гарантия наличия запчастей и сервисной поддержки
• Простота монтажа - совместим с большинством типовых щитов
• Возможность подключения внешнего индикатора - удобно для удалённого контроля

Ограничения применения

• Не подходит для частотных преобразователей, сварочных аппаратов и импульсных нагрузок - может давать ложные срабатывания
• IP30 - не защищён от влаги; не применяется во влажных помещениях, на улице или в сырых цехах без дополнительной герметизации
• Нельзя изменить ток срабатывания - если нужна другая уставка, придётся менять весь выключатель
• Отключающая способность 18 кА - недостаточна для крупных промышленных подстанций с токами КЗ выше 20 кА
• Не поддерживает дистанционное управление без дополнительных модулей

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощностью 100–150 кВт
• Защита трёхфазного двигателя 110 кВт на конвейере
• Щитовая группа для группы станков с суммарной нагрузкой около 200 А
• Распределительный щит торгового комплекса с питанием от трансформаторной подстанции

Практические советы

• Перед монтажом проверьте сечение кабеля - для 250 А используйте минимум 70–95 мм2 меди
• Затягивайте винты усилием 2–3 Нм - переусиливать нельзя, чтобы не повредить контакт
• Если в щите много выключателей, убедитесь, что между DRX250 и соседними устройствами остаётся свободное место для теплоотвода
• Для условий с частыми колебаниями напряжения активируйте функцию защиты по минимальному напряжению - она предотвратит аварии при просадках
• DRX250 - базовая модель серии DRX. Если нужны регулируемые уставки или более высокая отключающая способность - рассмотрите другие модели DRX с Icu 36 кА
