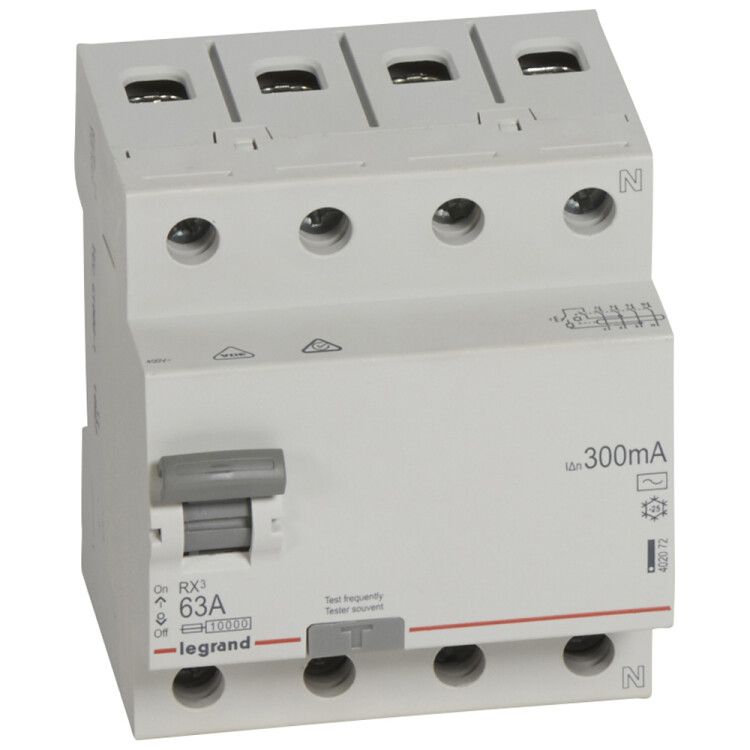

Выключатель дифференциальный (УЗО) RX3 4п 63А 300мА тип AC | 402072 Legrand

Выключатель дифференциального тока (УЗО) 4 полюса 63А 300мА тип AC RX3 от Legrand обеспечивает защиту от поражения электрическим током и возгорания при утечках тока в сетях до 400 В. Этот УЗО применяется в бытовых и промышленных системах, где требуется надёжная защита четырёхпроводных цепей. Артикул 402072 соответствует серии RX3 - проверенной линейке устройств от Legrand.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 4 полюса 63А 300мА тип AC RX3 предназначен для автоматического отключения электросети при появлении опасной утечки тока - более 300 миллиампер. Он защищает людей от поражения электрическим током и предотвращает возгорание из-за повреждённой изоляции проводов. Подходит для установки в распределительных щитах жилых домов, офисов, производственных объектов и других мест с трёхфазными нагрузками.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях с нулём (TN-S, TN-C-S)
• Номинальный ток: 63 А - выдерживает постоянную нагрузку до этого значения
• Дифференциальный ток: 300 мА - чувствительность к утечкам; срабатывает при превышении этого порога
• Тип тока утечки: AC - реагирует только на переменный ток утечки (наиболее распространённый тип в быту и промышленности)
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь даже при коротком замыкании с током до 10 тысяч ампер
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при перегрузках по напряжению
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к высоковольтным импульсам (например, от грозовых разрядов)
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм
• Количество модулей DIN: 4 - занимает четыре стандартных модуля в щите
• Глубина монтажа: 44 мм - требует достаточного места внутри шкафа
• Поперечное сечение проводов: 0,75–50 мм2 - совместим с медными проводами от тонких до мощных
• Рабочая температура: -25...+60 C - можно использовать в неотапливаемых помещениях, на производстве
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Частота: 50 Гц - предназначено для сетей России и стран СНГ
• С устройством блокировки: да - после срабатывания механически фиксирует положение «выкл», предотвращая случайное включение
• Степень загрязнения: 2 - допустимо использование в помещениях со слабым загрязнением (пыль, конденсат)
• Нормативные документы: МЭК 60898-1, МЭК 60947 - соответствие международным требованиям безопасности

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 4 полюса 63А 300мА тип AC RX3 монтируется на DIN-рейку в любом распределительном щите, совместимом с модульной конструкцией. Для подключения используются зажимы, рассчитанные на провода сечением от 0,75 до 50 мм2 - подходят как для групповой проводки, так и для вводных кабелей. Обязательно соблюдать полярность: входные контакты должны быть подключены к питанию, выходные - к нагрузке. Блокировка исключает самопроизвольное включение после срабатывания - перед возвратом в рабочий режим необходимо вручную перевести рычаг в положение «ON».

Безопасность и стандарты

УЗО соответствует международным нормам IEC 60898-1 и IEC 60947, что подтверждает его надёжность и безопасность. Наличие функции блокировки снижает риск несанкционированного включения после аварии. Защита IP20 позволяет применять устройство только во внутренних помещениях - не используется на улице или в сырых зонах без дополнительной защиты. Импульсная прочность 4 кВ обеспечивает устойчивость к скачкам напряжения, характерным для промышленных объектов.

Преимущества

• Чёткая реакция на переменный ток утечки - оптимальна для большинства современных потребителей
• Функция блокировки повышает безопасность при обслуживании и ремонте
• Широкий диапазон сечений проводов - удобен при использовании с различными типами кабелей
• Устойчивость к низким температурам (-25 C) - подходит для неотапливаемых помещений
• Известный бренд Legrand - гарантированное качество сборки и долгий срок службы

Ограничения применения

• Не подходит для защиты от постоянного тока утечки - не сработает при неисправностях в оборудовании с выпрямителями (например, светодиодные светильники с драйверами, ИБП)
• IP20 - нельзя устанавливать в условиях повышенной влажности, на улице или в сырых цехах без корпуса защиты
• Требуется минимум 4 модуля DIN - не подходит для компактных щитов с ограниченным пространством
• Не является автоматическим выключателем - должен устанавливаться последовательно с аппаратом защиты от перегрузок и КЗ (обычно автоматом)

Примеры использования

• Защита трёхфазного оборудования: насосов, компрессоров, станков с ЧПУ
• Щитовая группа на производстве - защита нескольких однофазных линий через один УЗО
• Вводной УЗО в частном доме с трёхфазным вводом и общей защитой всех контуров
• Объекты с высокими требованиями к пожаробезопасности: склады, мастерские, административные здания

Практические советы

• Выбирая УЗО, убедитесь, что номинальный ток (63 А) соответствует нагрузке вашей группы - не используйте его для защиты цепей выше 63 А
• Проверьте глубину монтажа (44 мм): убедитесь, что в щите достаточно места для свободного закрывания крышки
• Подключайте провода плотно - плохой контакт вызывает нагрев и ложные срабатывания
• После установки обязательно протестируйте УЗО кнопкой «T» - оно должно отключиться сразу
• Для комплексной защиты комбинируйте этот УЗО с автоматическими выключателями нужного номинала - он не защищает от перегрузок!
• При наличии в сети устройств с выпрямителем (LED-светильники, компьютеры) рассмотрите возможность установки УЗО типа A вместо AC - они реагируют и на пульсирующий постоянный ток
