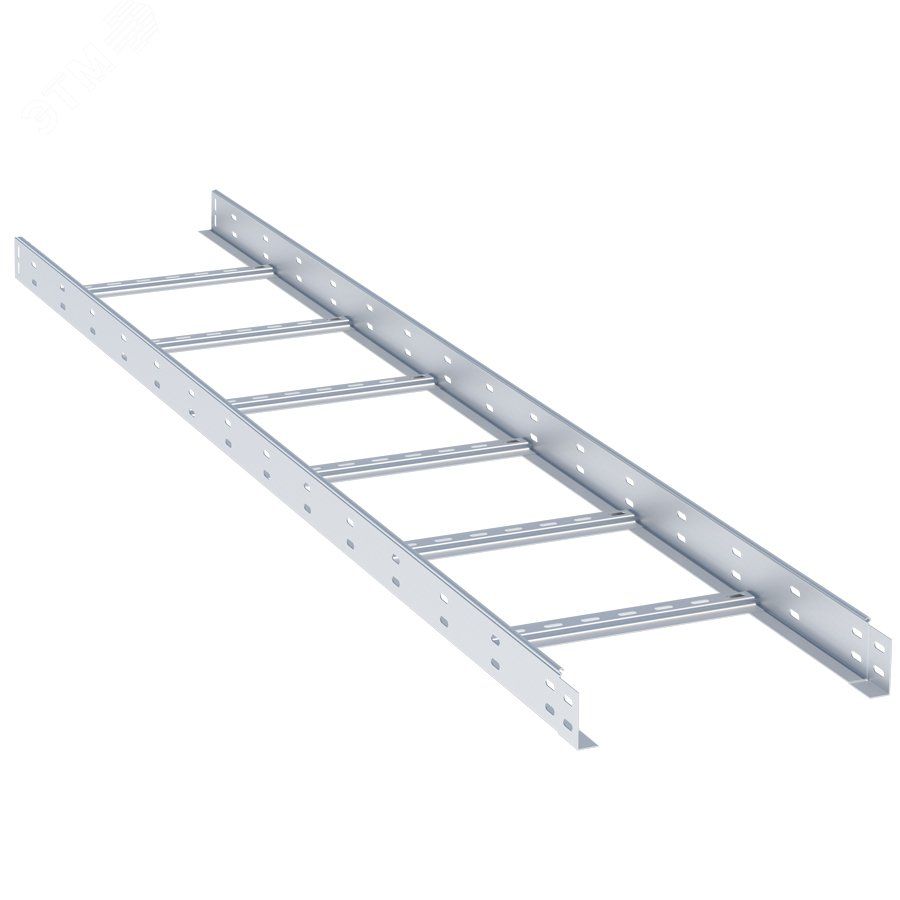

Лоток лестничный 80х400х3000-1,2 мм EKF | LT80400-1,2

Лоток лестничный 80х400х3000 мм, толщина 1.2 мм от EKF - это прочная металлическая конструкция для открытой прокладки кабелей и проводов в промышленных, коммерческих и инфраструктурных объектах. Артикул lt80400-1,2 соответствует усиленному исполнению с горячим цинкованием, что обеспечивает долговечность даже в агрессивных средах.

Назначение и область применения

Лоток лестничный 80х400х3000 мм, толщина 1.2 мм предназначен для прокладки силовых, контрольных и информационных кабелей при открытой электропроводке. Подходит для установки в помещениях и на улице - например, в цехах, на эстакадах, в распределительных пунктах, тоннелях и на производственных площадках. Благодаря высокой несущей способности, его используют для тяжелых кабельных трасс с большим количеством проводов или крупным сечением кабелей.

Технические характеристики

• Размеры: ширина 80 мм, высота 400 мм, длина 3000 мм
• Толщина стали: 1,2 мм - повышает жесткость и нагрузочную способность
• Расстояние между ступеньками: 300 мм - обеспечивает равномерное распределение веса кабелей
• Полезное сечение: 9800 мм2 - позволяет разместить значительный объем кабелей
• Материал: сталь с покрытием горячим цинком - защищает от коррозии
• Тип ступени: перфорированный профиль - снижает вес и улучшает теплоотвод
• Фиксация ступени: сварная - гарантирует надежное соединение без болтов
• Тип бокового профиля: открытый - обеспечивает легкий доступ к кабелям
• Исполнение: усиленное - выдерживает большие механические нагрузки
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени
• Цвет: серый - стандартный цвет цинкованного покрытия
• Гарантия: 36 месяцев

Совместимость и монтаж

Лоток лестничный 80х400х3000 мм, толщина 1.2 мм совместим с фланцами, кронштейнами, углами, переходниками и другими элементами серии EKF-M-Line. Для монтажа требуется крепление к стене, потолку или несущей конструкции с шагом до 2 метров - рекомендуется использовать хомуты или крепления с анкерами. Установка возможна как горизонтально, так и вертикально. Сварные ступени исключают необходимость подтяжки после монтажа. При сборке трассы важно соблюдать радиус изгиба - минимальный радиус для этого типа лотка составляет 500 мм.

Безопасность и стандарты

Лоток лестничный 80х400х3000 мм, толщина 1.2 мм соответствует требованиям ГОСТ Р 50571.5.52 и имеет подтвержденную огнестойкость. Горячее цинкование соответствует ISO 1461, обеспечивая антикоррозийную защиту в соответствии с классом C3–C4 по ISO 12944. Продукт не содержит токсичных веществ и безопасен для эксплуатации в закрытых и открытых зонах.

Преимущества

• Высокая несущая способность благодаря увеличенной толщине стали и сварной конструкции
• Открытое исполнение упрощает осмотр, ремонт и модификацию кабельной трассы
• Перфорированные ступени обеспечивают естественную вентиляцию кабелей - предотвращают перегрев
• Горячее цинкование защищает от ржавчины в течение всего срока службы - особенно актуально во влажных и агрессивных средах
• Серия EKF-M-Line стандартизирована - все комплектующие взаимозаменяемы

Ограничения применения

• Не предназначена для прокладки в местах постоянного контакта с открытым огнем - хотя огнестойкая, она не является противопожарной перегородкой
• Не рекомендуется для использования в средах с высокой концентрацией кислот, щелочей или солевых растворов - цинк может разрушаться при длительном воздействии
• Ширина 80 мм ограничивает применение для очень крупных кабелей (>150 мм2) - требует проверки габаритов перед монтажом
• Запрещено использование в качестве несущего элемента для оборудования - только для кабелей

Примеры использования

• Прокладка силовых кабелей от трансформаторной подстанции к распределительному щиту в цеху
• Кабельная трасса для управления конвейерной линией на пищевом производстве
• Открытая прокладка сигнальных и управляющих кабелей в лестничных клетках офисных зданий
• Трассировка кабелей связи в тоннеле метро или железнодорожной станции

Практические советы

• При расчете нагрузки учтите суммарный вес кабелей + запас на будущее развитие трассы - максимальная нагрузка на 1 м лотка составляет около 120 кг
• Для длинных участков (более 10 м) предусмотрите температурные компенсаторы - металл расширяется при нагреве
• При монтаже в сыром помещении используйте герметичные крышки на ответвлениях - даже при цинковании влага может попадать внутрь
• Проверьте посадочные размеры креплений - они должны соответствовать толщине 1,2 мм и ширине 80 мм
• Артикул lt80400-1,2 идеально сочетается с другими изделиями серии EKF-M-Line - выбирайте аксессуары того же производителя для гарантированной совместимости
