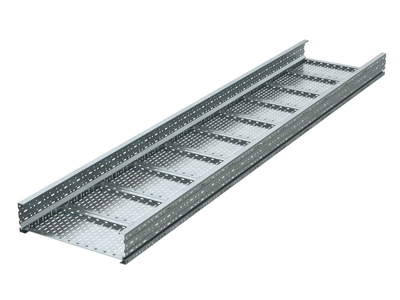

Лоток перфорированный 1000х200х6000х2мм, лонжерон | USH620 DKC ДКС

Лоток кабельный листовой перфорированный 2х1000х6000 мм, сталь 2 мм от DKC (ДКС), артикул ush620, предназначен для надежной прокладки силовых и управляющих кабелей на промышленных объектах с высокими механическими нагрузками. Его прочная конструкция и оцинкованное покрытие обеспечивают долгий срок службы даже в агрессивных условиях.

Назначение и область применения

Лоток кабельный листовой перфорированный 2х1000х6000 мм, сталь 2 мм используется там, где требуется высокая несущая способность и открытый доступ к кабелям. Подходит для прокладки трасс на больших расстояниях — в производственно-складских комплексах, на верфях, в портовых зонах, на энергообъектах и в цехах с тяжелым оборудованием. Применяется в системах, требующих вентиляции кабельного поля и защиты от внешних воздействий.

Технические характеристики

• Размеры: ширина 1000 мм, высота 2 мм, длина 6000 мм; полезное сечение — 180 000 мм²
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Толщина стенки: 2 мм — усиленное исполнение для повышенной жесткости
• Перфорация: наличие перфорации на боковых стенках и монтажной поверхности
• Огнестойкость: соответствует требованиям к негорючим материалам
• Климатическое исполнение: ОМ2 / У2 / УХЛ2 / ХЛ2 — допускает работу при температуре от –60°C до +40°C, во влажной среде и в условиях запыления
• Цвет: серый
• Исполнение: без разъема — требует сборки с использованием фланцев или других комплектующих

Совместимость и монтаж

Лоток кабельный листовой перфорированный 2х1000х6000 мм, сталь 2 мм совместим с аксессуарами серии U5 Combitech: углы, переходники, опоры и кронштейны. Монтаж выполняется через перфорацию с помощью болтов или заклепок. Для установки на пролетах до 6 м допускается шаг опор до 3 м, при пролете 9 м — шаг не более 1,5 м. Перфорированные стенки позволяют легко фиксировать кабели хомутиками или крепить дополнительные элементы. Отсутствие разъема требует точной нарезки и состыковки секций.

Безопасность и стандарты

Лоток соответствует ГОСТ 30546.1-98 по сейсмоустойчивости и имеет свидетельство Российского морского регистра судоходства. Горячее цинкование по методу Сендзимира гарантирует равномерное покрытие без пористости, что снижает риск коррозии. Огнестойкость позволяет использовать лоток в местах с повышенными требованиями к пожарной безопасности.

Преимущества

• Высокая несущая способность — до 170 кг/м на пролете 6 м, до 70 кг/м на 9 м
• Открытая перфорированная конструкция обеспечивает естественную вентиляцию кабелей
• Усиленная толщина стали 2 мм снижает прогиб при длительной нагрузке
• Горячее цинкование защищает от коррозии в течение 20+ лет даже в агрессивной среде
• Перфорация по всей площади упрощает крепление кабелей и модификацию трассы
• Подходит для монтажа в сейсмоактивных регионах и на объектах с вибрационными нагрузками

Ограничения применения

• Не предназначена для прямого погружения в жидкость — хотя оцинковка защищает от влаги, лоток не является герметичным корпусом
• Отсутствие разъема требует дополнительных работ по нарезке и стыковке — нельзя просто “вставить” секцию без подготовки
• Не рекомендуется для использования внутри взрывоопасных зон без дополнительной защиты
• При монтаже на пролетах более 9 м необходимо расчетное обоснование и использование поддерживающих конструкций

Примеры использования

• Прокладка силовых кабелей между цехами на заводе с частыми технологическими изменениями
• Трассировка кабелей управления на причальных терминалах и в контейнерных терминалах
• Обустройство кабельных путей в холодильных камерах и производственных помещениях с высокой влажностью
• Фиксация кабелей на мостовых кранах и элеваторах с постоянной вибрацией

Практические советы

• При заказе учитывайте посадочные размеры — ширина 1000 мм требует свободного пространства минимум 1100–1200 мм для удобного монтажа
• Для продления срока службы используйте специальные заглушки на торцах — они предотвращают попадание влаги и пыли внутрь
• При необходимости гнуть лоток — применяйте только заводские изгибы, самодельный изгиб нарушает целостность перфорации и снижает несущую способность
• Проверьте соответствие шага крепежа и типу основания (бетон, металл, деревянные конструкции) перед монтажом
• При работе в условиях сильной коррозии (например, у моря) дополнительно проверяйте состояние цинкового слоя каждые 3–5 лет
