Соединитель шарнирный вертикальный H 200 мм | UVH020 DKC ДКС

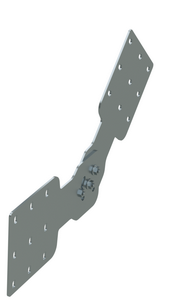

Соединитель шарнирный вертикальный H 200 мм от DKC (ДКС), артикул uvh020, предназначен для создания регулируемых вертикальных переходов в кабельных трассах систем U5 Combitech. Он обеспечивает гибкий угол наклона между лотками, сохраняя целостность проводки и упрощая монтаж на объектах со сложной конфигурацией.

Назначение и область применения

Соединитель шарнирный вертикальный H 200 мм используется для изменения направления кабельной трассы под углом в вертикальной плоскости. Применяется там, где требуется плавный переход между горизонтальными участками лотков - например, при обходе оборудования, перепадах уровня пола или выходе через перекрытия. Подходит для работы с лотками шириной любого значения, имеющими высоту борта 200 мм. Часто встречается в промышленных зонах, энергообъектах, автоматизированных производствах и на транспорте.

Технические характеристики

• Высота: 200 мм - соответствует стандартной высоте бортов лотков системы U5 Combitech
• Материал: сталь оцинкованная, с горячим цинкованием - повышает коррозионную стойкость
• Толщина стенки: 2 мм - обеспечивает жесткость и долговечность при нагрузках
• Тип соединения: винтовой разъем - позволяет легко фиксировать и демонтировать элемент
• Исполнение: угловое соединение - даёт возможность установить угол наклона вручную
• Климатическое исполнение: ОМ2 / У2 / УХЛ2 / ХЛ2 - работает в условиях повышенной влажности, температур до –45 C и в агрессивных средах
• Цвет: серый - совпадает с цветовой гаммой лотков U5 Combitech
• Непрерывное холодное цинкование - равномерное защитное покрытие без потерь прочности материала

Совместимость и монтаж

Соединитель шарнирный вертикальный H 200 мм совместим исключительно с лотками системы U5 Combitech, имеющими высоту борта 200 мм. Монтаж осуществляется с использованием специальных метизов ДКС, которые уже входят в комплект - дополнительные крепежи не требуются. Крепление выполняется болтами через предварительно просверленные отверстия в бортах лотков. Шарнирный механизм позволяет свободно поворачивать корпус вокруг оси до нужного угла, после чего затягиваются фиксирующие винты. Не рекомендуется использовать с лотками других систем - возможны проблемы с герметичностью и механической устойчивостью.

Безопасность и стандарты

Изделие соответствует требованиям к электрооборудованию для промышленного применения в условиях, указанных в климатическом исполнении ОМ2/У2/УХЛ2/ХЛ2. Горячее цинкование обеспечивает соответствие нормам по защите металлических конструкций от коррозии. Нет открытых токоведущих частей - безопасен при обслуживании. Не содержит опасных материалов согласно RoHS.

Преимущества

• Регулируемый угол наклона - позволяет адаптировать трассу под реальные условия монтажа без замены детали
• Готовый комплект крепежа - экономит время на сборке и снижает риск ошибок
• Высокая стойкость к коррозии благодаря двухслойному оцинкованию - продлевает срок службы в агрессивных средах
• Жесткая конструкция из стали 2 мм - выдерживает вес кабелей и внешние воздействия
• Совместимость с серией U5 Combitech - гарантирует точное совмещение и надёжное соединение

Ограничения применения

• Не предназначена для горизонтального перемещения - только для вертикальных переходов
• Подходит только для лотков с высотой борта 200 мм - несовместима с другими размерами
• Не рассчитана на постоянную динамическую нагрузку - не следует применять в местах с вибрацией выше допустимой
• Запрещено использование вне указанного климатического исполнения - особенно при температурах ниже –45 C или в контакте с открытыми химическими реактивами

Примеры использования

• Переход кабельной трассы с первого этажа на второй через технологический люк
• Обход крупного оборудования (станков, трансформаторов) с изменением высоты лотка
• Прокладка кабелей вдоль лестничных клеток или эстакад
• Создание наклонных участков в производственных цехах с неравномерным уровнем пола

Практические советы

• Перед монтажом проверьте, что высота борта вашего лотка точно 200 мм - даже 5–10 мм расхождения могут нарушить плотность соединения
• Фиксируйте шарнир после установки нужного угла - не оставляйте его в подвижном состоянии во время заполнения лотка кабелями
• При работе в сыром помещении периодически проверяйте состояние оцинковки - при появлении белого налёта (цвета оксидов цинка) ничего делать не надо, это естественный процесс защиты
• Не используйте сторонний крепёж - только метизы ДКС из комплекта, чтобы не нарушить электрическую связь и механическую прочность
• При необходимости смены угла - ослабьте винты, отрегулируйте положение, затем снова затяните с усилием 8–10 Нм
