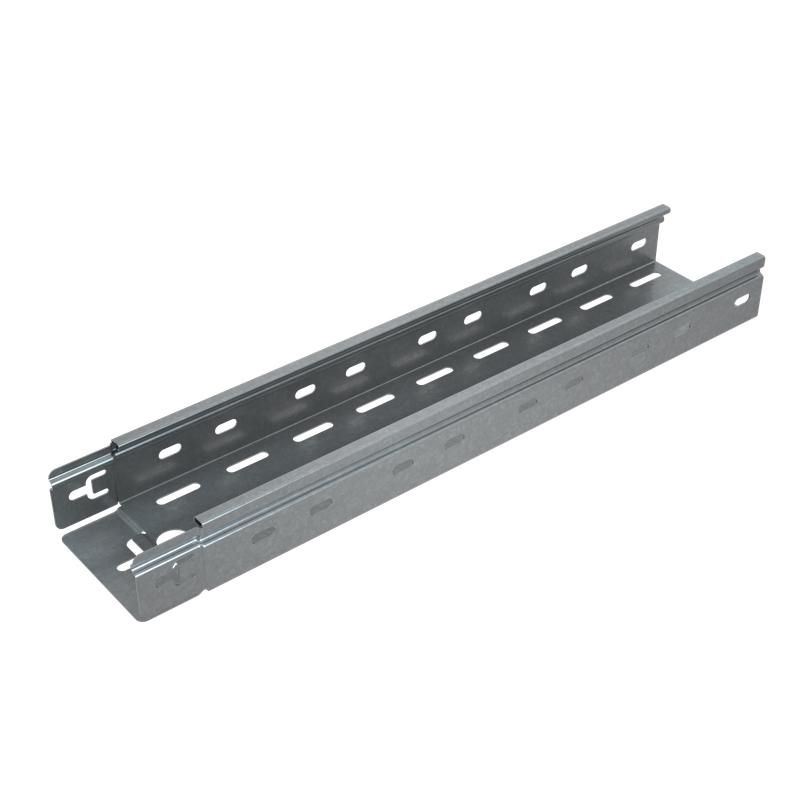

Лоток листовой перфорированный 100х50 L2500 сталь 0.7мм "БЫСТРЫЙ МОНТАЖ ПЛЮС" LPplus50-100-0.7-2500 КМ PL4946 КМ-Профиль

Лоток перфорированный листовой 50х100х0.7 L2500 мм серия ПЛЮС от КМ-Профиль - это прочный, легкий и готовый к быстрой сборке элемент кабельной трассы с интегрированным соединителем. Артикул pl4946 подходит для внутренней прокладки кабелей в сухих и умеренно агрессивных условиях.

Назначение и область применения

Лоток перфорированный листовой 50х100х0.7 L2500 мм серия ПЛЮС предназначен для организации открытых кабельных трасс в помещениях. Применяется в офисах, производственных цехах, серверных, АТС, системах автоматизации. Подходит для прокладки силовых, сигнальных и коммуникационных кабелей. Учитывайте, что изделие рассчитано на работу в сухих и слабоагрессивных средах - не рекомендуется для улиц, сырых помещений или зон с постоянным воздействием химикатов.

Технические характеристики

• Размеры: высота борта 50 мм, ширина 100 мм, длина 2500 мм
• Толщина материала: 0,7 мм
• Материал: сталь оцинкованная горячим способом по технологии Сендзимира
• Полезное сечение: 4580 мм2 - позволяет пропускать значительную массу кабелей
• Выполнена перфорация боковой стенки - снижает вес и улучшает теплоотвод
• Монтажная перфорация - возможность фиксации к кронштейнам, потолкам, стенам через отверстия
• Цвет: серый
• Огнестойкость: соответствует требованиям - не распространяет пламя
• Исполнение: с интегрированным соединителем - без дополнительных деталей

Совместимость и монтаж

Лоток перфорированный листовой 50х100х0.7 L2500 мм серия ПЛЮС имеет подготовленные края, обеспечивающие плотное и точное соединение с другими секциями той же серии. Интегрированный соединитель позволяет собирать трассу за несколько минут - не требуются болты, заклепки или сварка. Монтаж выполняется на кронштейнах через перфорацию. Борта завальцованы на 180° - исключают порезы кабелей при протяжке. Для герметичности и защиты от внешних воздействий рекомендуется использовать крышку того же производителя.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 15150-69 и предназначено для эксплуатации в климатических исполнениях УХЛ и Т. Огнестойкость подтверждает соответствие нормам пожарной безопасности. Оцинкование по методу Сендзимира гарантирует равномерное и долговечное покрытие, устойчивое к коррозии в условиях сухого воздуха.

Преимущества

• Усиленная конструкция: подформовка секции создаёт ребро жесткости - увеличивает нагрузочную способность без увеличения толщины металла
• Экономия времени: интегрированный соединитель и перфорация позволяют собирать трассу без дополнительного крепежа
• Вентиляция: перфорация снижает нагрев кабелей, особенно важна при большой плотности укладки
• Легкость: сниженный вес благодаря перфорации упрощает транспортировку и установку
• Закругление кромок: безопасно для изоляции кабелей при монтаже и обслуживании

Ограничения применения

Не применяйте лоток перфорированный листовой 50х100х0.7 L2500 мм серия ПЛЮС в условиях повышенной влажности, на улице, в помещениях с постоянными брызгами воды, паром или агрессивными химическими веществами. Низкая толщина (0,7 мм) делает его чувствительным к ударным нагрузкам - не используйте там, где возможны механические повреждения от оборудования или транспорта. Не предназначен для вертикальной подвески без дополнительных опор каждые 1–1,5 метра.

Примеры использования

• Прокладка кабелей управления в цехах с конвейерами
• Кабельные трассы в серверных и телекоммуникационных шкафах
• Распределение питания и сигналов в административных зданиях
• Обустройство кабельных путей в медицинских учреждениях (не в операционных и помещениях с высокой влажностью)

Практические советы

• При проектировании трассы учитывайте посадочный диаметр - максимальная заполненность не должна превышать 40–50% полезного сечения (4580 мм2)
• Для длинных участков (>10 м) предусмотрите компенсаторы температурного расширения
• Фиксируйте каждый лоток через каждые 1–1,5 м - даже при наличии интегрированного соединителя
• Выбирайте крышки с аналогичной перфорацией - они сохранят вентиляцию и удобство доступа
• Проверьте совпадение длины и типа соединителей перед заказом - все элементы серии ПЛЮС взаимозаменяемы между собой
