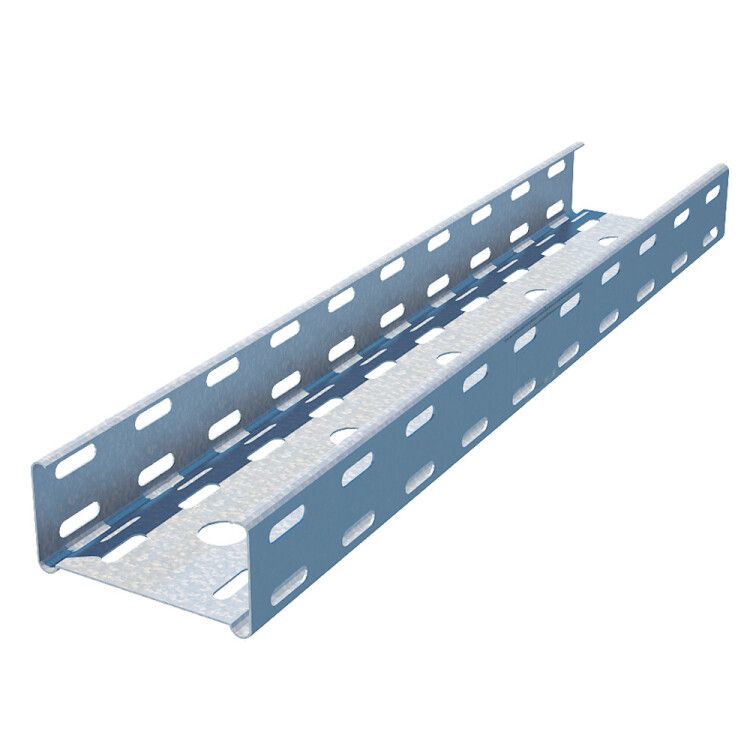

Лоток кабельный перфорированный Стандарт LPE 50x100 0.7мм КМ-Профиль lo0201

Лоток кабельный листовой перфорированный 100х50 L3000 сталь 0.7 мм от КМ-Профиль - это легкая, прочная и вентилируемая конструкция для прокладки силовых и слаботочных кабелей в помещениях. Артикулы lpe50-100-0.7-3000, lpe50*100*0.7*3000 и lo0201 соответствуют одному продукту, предназначенном для внутреннего монтажа в условиях умеренного климата.

Назначение и область применения

Лоток кабельный листовой перфорированный 100х50 L3000 сталь 0.7 мм применяется для организации кабельных трасс в зданиях и сооружениях. Подходит для прокладки кабелей управления, связи, питания, а также для группового размещения проводов на производствах, в офисах, серверных и распределительных пунктах. За счет перфорации обеспечивается естественная циркуляция воздуха, что снижает риск перегрева кабелей. Применяется исключительно внутри помещений - не предназначена для открытой установки на улице или в агрессивных средах.

Технические характеристики

• Размеры: ширина 100 мм, высота борта 50 мм, длина 3000 мм
• Материал: сталь с толщиной 0,7 мм
• Покрытие: горячее цинкование по методу Сендзимира - равномерный, плотный слой цинка, защищающий от коррозии
• Площадь полезного сечения: 4580 мм2 - позволяет прокладывать значительную массу кабелей без переполнения
• Перфорация: есть на боковых стенках и в основании - уменьшает вес, улучшает теплоотвод и упрощает фиксацию к кронштейнам
• Цвет: светло-серый - не требует окраски после монтажа
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - рассчитан на работу в закрытых помещениях с контролируемой температурой и влажностью

Совместимость и монтаж

Лоток кабельный листовой перфорированный 100х50 L3000 сталь 0.7 мм монтируется на кронштейны, подвесы или крепится к стенам с помощью саморезов через перфорационные отверстия в основании. Соединение секций осуществляется с помощью комплектных соединительных пластин - они обеспечивают герметичность и жесткость стыка. Для удобства сборки рекомендуется использовать одинаковые типы крепежа по всей трассе. Лоток совместим с крышками того же производителя - они надеваются сверху и защищают кабели от пыли и случайных воздействий.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Цинкование по методу Сендзимира гарантирует долговечность покрытия и безопасность при эксплуатации в помещениях с нормальной влажностью. Материал не выделяет токсичных веществ, не поддерживает горение, соответствует нормам пожарной безопасности для внутренних систем прокладки кабелей.

Преимущества

• Низкий вес благодаря перфорации - упрощает транспортировку и монтаж
• Высокая прочность при минимальной толщине металла - 0,7 мм достаточно для большинства задач
• Цинкование по методу Сендзимира - более устойчиво к коррозии, чем обычное гальваническое покрытие
• Перфорация в основании - позволяет крепить лоток напрямую к поверхности без дополнительных элементов
• Готовая форма - не требует резки или доработки перед установкой

Ограничения применения

Не применять в условиях повышенной влажности, сырости, на улице, в химически агрессивных средах (например, в цехах с кислотными парями или морской зоне). Не допускается использование в помещениях с постоянным контактом воды или влажностью выше 80%. Также не подходит для прокладки кабелей с рабочим напряжением выше 1000 В - требуется специализированный лоток с усиленной изоляцией.

Примеры использования

• Прокладка кабелей в серверных комнатах - вентиляция предотвращает нагрев оборудования
• Монтаж слаботочных сетей в офисах - легко маскируется под потолком или вдоль стен
• Кабельные трассы на заводах - для управления станками, датчиками, пультами
• Электрооборудование в административных зданиях - для освещения, сигнализации, видеонаблюдения

Практические советы

• При проектировании трассы учтите, что максимальная нагрузка зависит от количества и типа кабелей - не заполняйте лоток более чем на 40–50% площади сечения
• Для длинных участков (>10 м) предусмотрите компенсаторы или тепловые зазоры - металл расширяется при нагреве
• Фиксируйте лоток каждые 1,5–2 метра - особенно при большой массе кабелей
• Если нужна герметизация - обязательно используйте крышку; она не является обязательной, но значительно увеличивает срок службы кабелей
• При резке лотка - используйте ножницы по металлу, чтобы сохранить целостность цинкового покрытия на кромках
