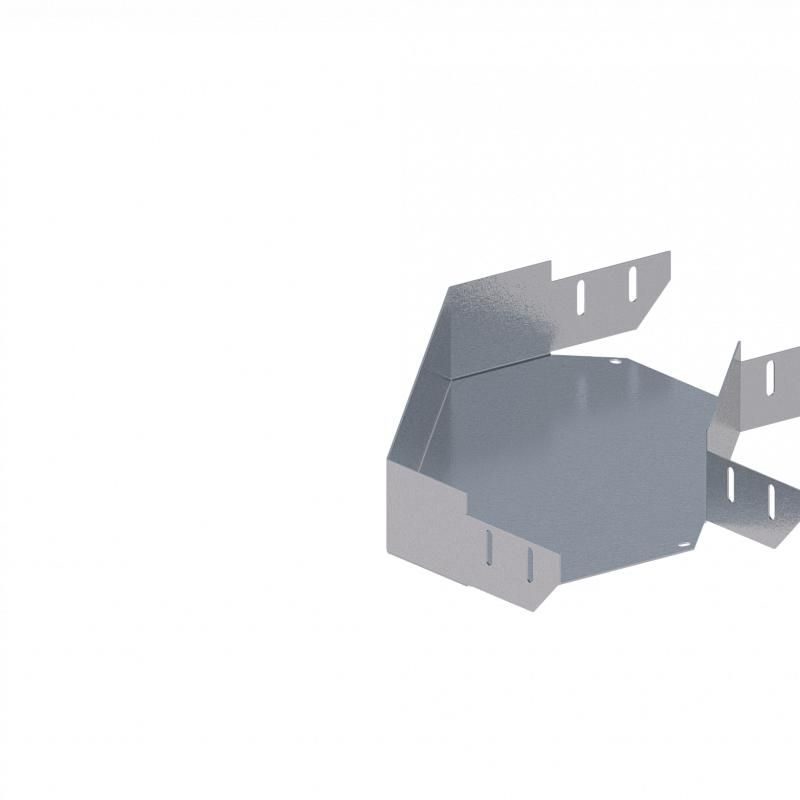

Лоток монтажный угловой горизонтальный 90град. 200х65 сталь 1мм ЛУ90Г.200.65.428.1.1 СОЭМИ Н0121310424

Лоток монтажный угловой горизонтальный 90 градусов 200х65 сталь 1мм ЛУ90Г.200.65.428.1.1 СОЭМИ - элемент кабельной трассы для организации поворотов на 90° в горизонтальной плоскости. Изготовлен из оцинкованной стали толщиной 1 мм, соответствует требованиям ТУ 3449-010-05774835-2005. Подходит для прокладки силовых и слаботочных кабелей в промышленных объектах, цехах, распределительных пунктах.

Назначение и область применения

Лоток монтажный угловой горизонтальный 90 градусов 200х65 сталь 1мм ЛУ90Г.200.65.428.1.1 СОЭМИ используется для изменения направления кабельной трассы под прямым углом. Применяется там, где требуется сохранить целостность и порядок прокладки кабелей при повороте - например, при проходе через перегородки, колонны, угла помещений или переходах между уровнями. Подходит для систем с большим числом кабелей, где важна доступность для обслуживания.

Технические характеристики

• Форма: угловой, горизонтальный, 90°
• Размеры: ширина 200 мм, высота 65 мм, длина 428 мм
• Материал: сталь с горячим цинкованием
• Толщина стенки: 1 мм
• Климатическое исполнение: УТ1,5 (для работы при температуре от −50C до +50C, повышенная влажность)
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный угловой горизонтальный 90 градусов 200х65 сталь 1мм ЛУ90Г.200.65.428.1.1 СОЭМИ совместим со всеми лотками серии ЛМс-90Г того же размера (200×65 мм). Крепится к прямым участкам с помощью болтовых соединений или сварки. Для сборки трассы рекомендуется использовать комплектующие от одного производителя - СОЭМИ Ст.Оскол - чтобы обеспечить точную посадку и герметичность стыков. Монтаж выполняется на опоры или кронштейны с шагом не более 1,5 м.

Безопасность и стандарты

Изделие соответствует требованию ТУ 3449-010-05774835-2005, что гарантирует механическую прочность и долговечность в условиях промышленного использования. Горячее цинкование защищает металл от коррозии даже при контакте с влагой и химически активными средами. Климатическое исполнение УТ1,5 позволяет применять лоток в неотапливаемых помещениях, на открытых площадках и в холодных зонах.

Преимущества

• Цинковое покрытие увеличивает срок службы в агрессивных средах без необходимости дополнительной защиты
• Жесткая конструкция с толщиной 1 мм выдерживает нагрузки от большого количества кабелей
• Чётко заданные габариты обеспечивают предсказуемую сборку трассы
• Производство по собственному техническому условию (ТУ) исключает вариативность размеров

Ограничения применения

• Не предназначена для использования в качестве несущего элемента в вертикальном положении - для этого нужны специальные вертикальные углы
• Не рассчитана на постоянное погружение в воду - хотя цинк защищает от влаги, длительное воздействие воды снижает срок службы
• Не следует применять в местах с частыми ударными нагрузками или вибрацией без дополнительного крепления

Примеры использования

• Переход кабельной трассы вокруг колонны в производственном цехе
• Поворот трассы на уровне пола при выходе из щита управления в машинный зал
• Сборка трассы в распределительной камере с ограниченным пространством
• Подключение оборудования на этаже с изменением направления кабелей по периметру помещения

Практические советы

• При заказе проверьте, что все прямые участки трассы имеют ту же ширину (200 мм) и высоту (65 мм) - иначе стык будет неплотным
• Длина 428 мм - это внутренняя длина поворота; внешний радиус составляет около 265 мм, учтите это при планировании свободного места
• Для удобства монтажа используйте фланцевые крепления вместо сварки - это ускоряет сборку и позволяет демонтировать участок без повреждения
• При использовании в сыром помещении дополнительно смажьте болты антикоррозийной смазкой
