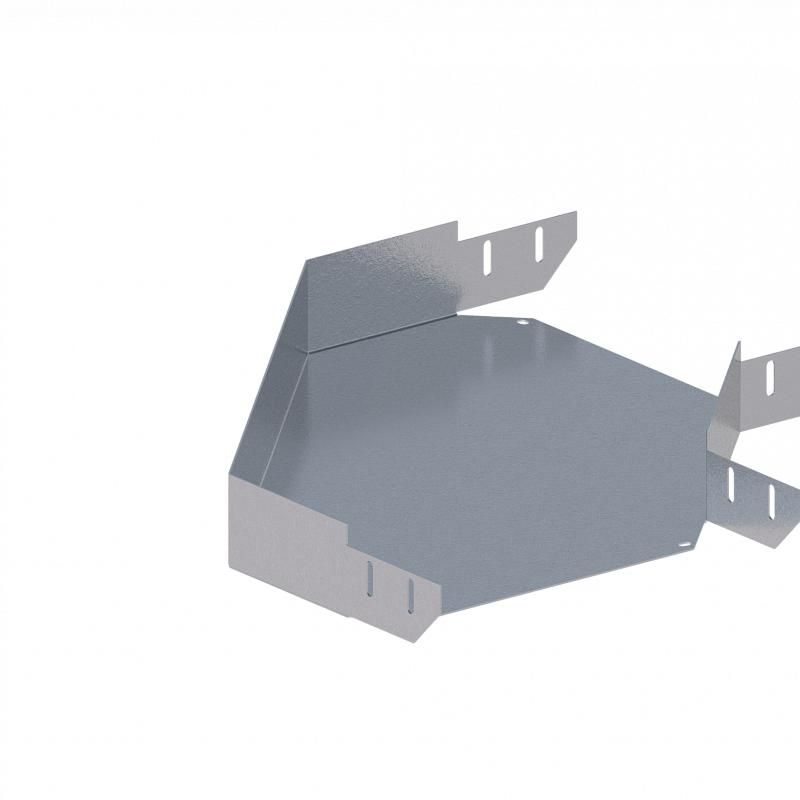

Лоток монтажный угловой горизонтальный 90град. 300х80 сталь 1мм ЛУ90Г.300.80.528.1.1 СОЭМИ Н0121310525

Лоток монтажный угловой горизонтальный 90 градусов 300х80 сталь 1мм ЛУ90Г.300.80.528.1.1 СОЭМИ - элемент кабельной трассы для организации поворотов на 90° в горизонтальной плоскости. Изготовлен из оцинкованной стали толщиной 1 мм, соответствует требованиям ТУ 3449-010-05774835-2005 и рассчитан на работу в условиях умеренного и тропического климата. Применяется в системах прокладки силовых и слаботочных кабелей на объектах промышленного и коммунального назначения.

Назначение и область применения

Лоток монтажный угловой горизонтальный 90 градусов 300х80 сталь 1мм ЛУ90Г.300.80.528.1.1 СОЭМИ используется для изменения направления кабельной трассы под прямым углом. Подходит для прокладки кабелей вдоль стен, перегородок, в технологических каналах и на опорных конструкциях. Обеспечивает плавный переход между прямыми участками лотков, сохраняя целостность трассы и удобство прокладки.

Технические характеристики

• Форма: угловой горизонтальный, поворот 90°
• Размеры: ширина 300 мм, высота 80 мм, длина 528 мм
• Материал: сталь с горячим цинкованием
• Толщина стенки: 1 мм
• Климатическое исполнение: УТ1,5 (работает при температуре от −50C до +50C, повышенная влажность)
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток ЛУ90Г.300.80.528.1.1 СОЭМИ совместим со всеми лотками того же типа и размера (300×80 мм) от производителя СОЭМИ. Монтируется с помощью болтовых соединений или сварки к прямым участкам лотков. Для герметичности и прочности рекомендуется использовать комплектующие того же производства. Крепление выполняется через предварительно выполненные отверстия по боковым стенкам. Установка возможна как на стены, так и на потолочные или напольные кронштейны.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-010-05774835-2005. Горячее цинкование обеспечивает долговременную защиту от коррозии, что снижает риск аварий из-за разрушения корпуса. Климатическое исполнение УТ1,5 позволяет применять лоток в помещениях с высокой влажностью, на открытых площадках и в неотапливаемых зонах.

Преимущества

• Цинковое покрытие защищает от ржавчины даже при механических повреждениях поверхности
• Чёткая геометрия обеспечивает точную сборку без зазоров
• Длина 528 мм оптимальна для стыковки с прямыми лотками без лишних резов
• Поддерживается серийное производство - легко заменить при ремонте

Ограничения применения

• Не предназначена для использования в агрессивных химических средах (кислоты, щелочи)
• Не рекомендуется для прокладки кабелей с внешним диаметром более 80 мм - превышение высоты лотка затрудняет укладку
• Не является самонесущим элементом - требует жесткой фиксации на несущих конструкциях

Примеры использования

• Переход кабельной трассы от потолка к стене в распределительном щите
• Обход колонны или трубопровода в цеху на заводе
• Поворот трассы в подвале или техническом этаже здания
• Соединение двух параллельных лотков под прямым углом в серверной комнате

Практические советы

• При проектировании трассы учтите, что внутренний радиус поворота составляет около 150 мм - это влияет на минимальный радиус изгиба кабеля
• Для защиты от пыли и влаги используйте крышки того же производителя - они подходят по форме и креплению
• Проверьте перед установкой наличие всех отверстий для крепления; при необходимости просверлите дополнительные с соблюдением шага 200–300 мм
• При использовании в местах с частым доступом людей (коридоры, мастерские) закрепляйте лоток двумя точками крепления на каждые 500 мм длины
