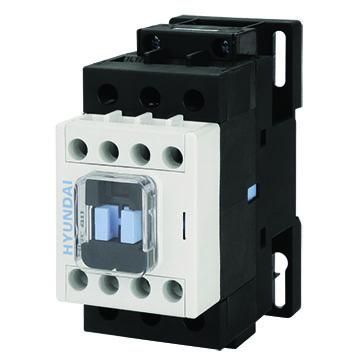

Магнитный контактор HGC40 11NS X220 40А 18.5 кВт при АС3 (380-440В) кат. 220В АC 1НО+1НЗ | 13.01.01.000558 HYUNDAI

Магнитный контактор HGC40 11NS X220 40А 18.5 кВт AC3 - устройство для безопасного включения и выключения трёхфазных электродвигателей мощностью до 18,5 кВт. Произведённый брендом Элком и HYUNDAI, он рассчитан на работу в промышленной среде с питанием катушки 220 В переменного тока.

Назначение и область применения

Магнитный контактор HGC40 11NS X220 40А 18.5 кВт AC3 используется для дистанционного управления трёхфазными асинхронными двигателями в режиме AC-3 - то есть при частых пусках и остановках с нагрузкой. Подходит для автоматизации оборудования: насосов, компрессоров, конвейеров, вентиляторов и других механизмов в промышленности. Контактор не предназначен для реверса - двигатель можно запускать только в одном направлении.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока (AC)
• Число силовых полюсов: 3 - управляет всеми фазами двигателя одновременно
• Номинальный ток: 40 А - способен коммутировать ток до этого значения
• Номинальная мощность двигателя: 18,5 кВт при напряжении 380–440 В
• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации и блокировок
• Способ монтажа: на DIN-рейку или монтажную плату
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли
• Максимальное сечение кабеля: 10 мм2 - для подключения силовых проводов
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C и повышенной влажности
• Соответствие стандартам: ГОСТ Р 50030.1, МЭК 60947-1

Совместимость и монтаж

Магнитный контактор HGC40 11NS X220 40А 18.5 кВт AC3 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых клемм используйте кабели сечением до 10 мм2 - более толстые провода не войдут. Управляющая катушка требует точно 220 В AC; применение другого напряжения повредит устройство. Контакты НО и НЗ позволяют подключить внешние устройства: кнопочные посты, реле времени, аварийные сигналы.

Безопасность и стандарты

Производится в соответствии с международным стандартом МЭК 60947-1 и российским ГОСТ Р 50030.1. Это гарантирует надёжность коммутации, термическую стойкость и соответствие требованиям безопасности для промышленного оборудования. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не обеспечивает защиту от влаги - не применяйте в сырых помещениях без корпуса.

Преимущества

• Высокая механическая износостойкость - рассчитан на длительную работу при частых включениях
• Простая установка на DIN-рейку - экономит время при сборке щитов
• Наличие вспомогательных контактов (1НО+1НЗ) позволяет реализовать сложные схемы управления без дополнительных реле
• Поддержка стандартных значений напряжения 220 В AC - совместим с большинством промышленных систем управления

Ограничения применения

• Не предназначена для реверсирования двигателей - требуется два контактора или специальный реверсивный модуль
• Защита IP20 не допускает использование вне герметичных шкафов - нельзя устанавливать на открытом воздухе или в местах с брызгами воды
• Не подходит для постоянной работы при перегрузках выше 40 А - возможен выход из строя контактов
• Требуется точное соблюдение напряжения катушки 220 В AC - отклонение даже на 10 % снижает срок службы

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Включение вентилятора охлаждения в цеху
• Комбинированная система с кнопочным постом и аварийной остановкой через НЗ-контакт

Практические советы

• Проверьте напряжение сети перед подключением - неверное питание катушки вызывает гул, нагрев и отказ
• При монтаже на DIN-рейку убедитесь, что контактор плотно защёлкнут - плохой контакт может привести к перегреву
• Используйте предохранители или тепловое реле перед контактором - он сам не защищает от перегрузки
• Для долгой жизни контактов избегайте частых включений при максимальном токе - лучше использовать плавный пуск
• При замене убедитесь, что новый контактор имеет те же параметры: 40 А, 220 В, 1НО+1НЗ - иначе схема не будет работать
