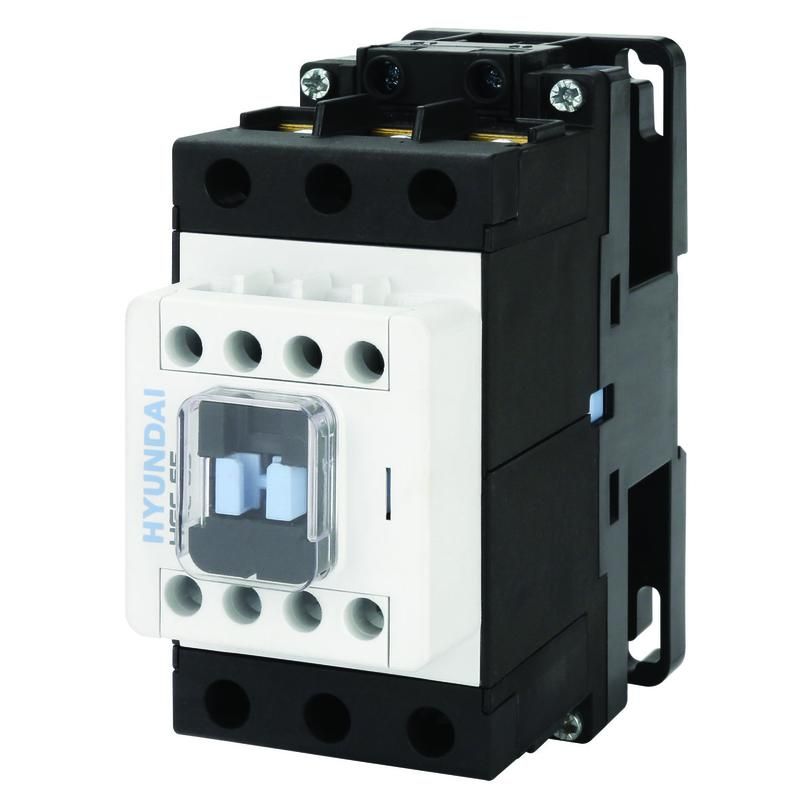

Магнитный контактор HGC65 22NS X220 65А 30 кВт при АС3 (380-440В) кат. 220В АC 2НО+2НЗ | 13.01.01.000522 HYUNDAI

Магнитный контактор 65А 30 кВт AC-3 380-440В 2НО+2НЗ 22NS X220 от Элком предназначен для частого включения и отключения трёхфазных электродвигателей мощностью до 30 кВт. Устройство устанавливается на DIN-рейку, управление осуществляется через катушку 220 В, что делает его удобным решением для промышленной автоматизации.

Назначение и область применения

Магнитный контактор 65А 30 кВт AC-3 380-440В 2НО+2НЗ 22NS X220 используется для дистанционного управления трёхфазными асинхронными двигателями в циклических режимах работы. Подходит для задач, где требуется надёжное включение/выключение нагрузки: насосы, вентиляторы, компрессоры, конвейеры, станки. Категория применения AC-3 означает, что контактор рассчитан именно на пуск и остановку двигателей, включая высокие пусковые токи.

Технические характеристики

• Номинальный ток: 65 А - способен коммутировать токи до этого значения при напряжении 380–440 В переменного тока
• Номинальная мощность двигателя: 30 кВт - оптимальная нагрузка для данного контактора
• Число полюсов: 3 - три основных силовых контакта для подключения фаз A, B, C
• Напряжение катушки управления: 220 В - требует питания именно этой величины для срабатывания
• Количество вспомогательных контактов: 2 НО (нормально открытых) + 2 НЗ (нормально закрытых) - используются для сигнализации, блокировок, управления другими устройствами
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищён от воды и пыли
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить провода сечением до этого значения
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Способ монтажа: DIN-рейка - совместим со стандартными рейками типа TS35
• Нормативы: ГОСТ Р 50030.1, МЭК 60947-1 - соответствует международным требованиям к контактным аппаратам

Совместимость и монтаж

Магнитный контактор 65А 30 кВт AC-3 380-440В 2НО+2НЗ 22NS X220 монтируется на DIN-рейку шириной 35 мм. Для подключения силовой части используйте кабели сечением до 25 мм2. Катушка управления подключается к сети 220 В - важно соблюдать полярность, хотя она не имеет значения для переменного тока. Вспомогательные контакты (2НО+2НЗ) доступны для внешних цепей управления - например, для индикации состояния или взаимоблокировки с другим контактором. Убедитесь, что зажимы плотно затянуты - слабый контакт вызывает перегрев.

Безопасность и стандарты

Контактор сертифицирован по ГОСТ Р 50030.1 и МЭК 60947-1, что гарантирует соответствие требованиям безопасности при работе в промышленных сетях. IP20 обеспечивает базовую защиту от случайного прикосновения, но не заменяет установку в корпусе при наличии пыли, влаги или агрессивной среды. Применяйте в соответствии с нормами ПУЭ - особенно при использовании в помещениях с повышенной опасностью поражения током.

Преимущества

• Высокая механическая износостойкость - рассчитан на длительную работу в условиях частых включений
• Наличие двух пар вспомогательных контактов - позволяет реализовать сложные схемы управления без дополнительных реле
• Универсальный монтаж на DIN-рейку - ускоряет сборку шкафов и снижает трудозатраты
• Поддержка стандартного напряжения катушки 220 В - совместим с большинством промышленных систем управления
• Соответствие международным стандартам - повышает надёжность и упрощает замену аналогов

Ограничения применения

• Не предназначена для реверса - нельзя использовать для изменения направления вращения двигателя; нужен двойной контактор или реверсивный модуль
• IP20 - не подходит для открытых площадок, сырых помещений, мест с пылью или брызгами жидкости
• Катушка 220 В - не работает от 110 В или 380 В; для других напряжений нужны другие модели
• Максимальное сечение кабеля 25 мм2 - не подходит для больших токов свыше 65 А или кабелей больше указанного сечения
• Не рекомендован для постоянной работы при температурах ниже −25C или выше +40C

Примеры использования

• Автоматизация системы водоснабжения - включение насоса по сигналу от датчика уровня
• Конвейерная линия - запуск/остановка транспортера по команде PLC
• Вентиляция в цеху - управление вентилятором по расписанию или температурному контроллеру
• Оборудование для пищевой промышленности - пуск смесителей, измельчителей

Практические советы

• Проверьте напряжение на катушке перед первым включением - неверное питание приведёт к отказу или выходу из строя
• При подключении кабелей используйте наконечники - они предотвращают ослабление контакта при вибрации
• Не забудьте про тепловое реле - контактор сам не защищает двигатель от перегрузки, его необходимо устанавливать отдельно
• При замене старого контактора проверьте габариты - модель 22NS X220 имеет стандартные размеры, но лучше сравнить с оригиналом
• Для долгой службы избегайте частых включений при максимальной нагрузке - даже при 65 А лучше работать с запасом 15–20%
