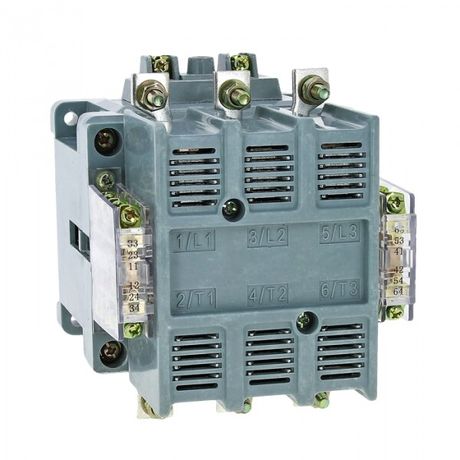

Пускатель электромагнитный ПМ12-315100 400В 2NC+4NO EKF Basic | pm12-315/380

Пускатель электромагнитный ПМ12-315100 380В от EKF — надёжный магнитный пускатель серии ПМ12 для дистанционного управления трёхфазными электродвигателями мощностью до 131 кВт. Устройство имеет четыре нормально разомкнутых и два нормально замкнутых контакта, рассчитано на работу в сетях переменного тока 380–400 В и подходит для установки на монтажную плату.

Назначение и область применения

Пускатель электромагнитный ПМ12-315100 380В предназначен для безопасного включения и выключения трёхфазных электродвигателей, а также для защиты оборудования от перегрузок и аварийных режимов. Применяется в системах автоматизации: конвейеры, насосы, компрессоры, вентиляторы, станки с ЧПУ. Подходит для работы в промышленных условиях с высокими требованиями к надёжности.

Технические характеристики

• Тип: Магнитный пускатель, нереверсивное исполнение
• Работает от переменного тока (AC), частота 50 Гц
• Номинальный ток: 315 А
• Напряжение катушки управления: 400 В
• Мощность двигателя: до 131 кВт
• Контакты: 4 нормально разомкнутых (НО), 2 нормально замкнутых (НЗ)
• Подключение: винтовые зажимы
• Максимальное сечение кабеля: 25 мм²
• Степень защиты: IP00 — без внешней защиты, требует установки в корпус
• Климатическое исполнение: УХЛ3 — работает при температурах от -45 °C до +40 °C
• Способ монтажа: на монтажную плату
• Гарантия: 12 месяцев

Совместимость и монтаж

Пускатель ПМ12-315100 380В устанавливается на монтажную плату или DIN-рейку через специальную крепёжную планку (не входит в комплект). Для подключения используются винтовые зажимы — допускаются провода сечением до 25 мм². Катушка управления питается от сети 400 В, поэтому необходимо обеспечить совпадение напряжения с источником управления. Устройство совместимо с тепловыми реле серии ПТЭ и другими элементами защиты, соответствующими ГОСТ Р 50030.4.1-2002.

Безопасность и стандарты

Пускатель электромагнитный ПМ12-315100 380В соответствует требованиям ГОСТ Р 51731-2001 (МЭК 61095-92) и ГОСТ Р 50030.4.1-2002. Сертифицирован для применения в промышленных электроустановках. Благодаря классу изоляции и прочной конструкции обеспечивает долговременную безопасную работу даже при частых коммутациях.

Преимущества

• Высокая нагрузочная способность — 315 А позволяет управлять крупными двигателями без перегрева
• Наличие двух НЗ и четырёх НО контактов даёт гибкость в построении схем управления и сигнализации
• Винтовые зажимы обеспечивают надёжный контакт, легко проверяются и обслуживается
• Широкий диапазон температур (-45…+40 °C) делает устройство пригодным для холодных и жарких помещений
• Серия ПМ12 — проверенная временем конструкция с высокой механической износостойкостью

Ограничения применения

• Степень защиты IP00 — пускатель нельзя использовать без корпуса или защитной оболочки; открытый монтаж запрещён
• Не подходит для реверсивных схем — требуется другой тип пускателя (например, ПМ12-315200)
• Не рекомендован для частых пусков более 60 раз в час — возможен перегрев контактов
• Требуется отдельное устройство защиты (тепловое реле, автомат) — сам пускатель не защищает от перегрузок

Примеры использования

• Автоматизация конвейерной линии на пищевом заводе — управление двигателем 110 кВт
• Система вентиляции в промышленном цеху — пуск и остановка вентилятора 90 кВт
• Насосная станция — контроль работы трёхфазного насоса с использованием одного НЗ контакта для сигнала “работа”
• Цеховая система управления — использование НО контактов для включения световой индикации

Практические советы

• Выбирая пускатель ПМ12-315100 380В, убедитесь, что напряжение катушки (400 В) совпадает с вашей системой управления
• При монтаже используйте клеммы с правильным моментом затяжки — переусиливать винты нельзя, чтобы не повредить контакты
• Обязательно заключите пускатель в корпус с уровнем защиты не ниже IP54, особенно в пыльных или влажных средах
• Для длительной службы регулярно осматривайте контакты на окисление и следы дугового износа
• Если нужна функция реверса — выбирайте модель с индексом “200”, а не “100”
