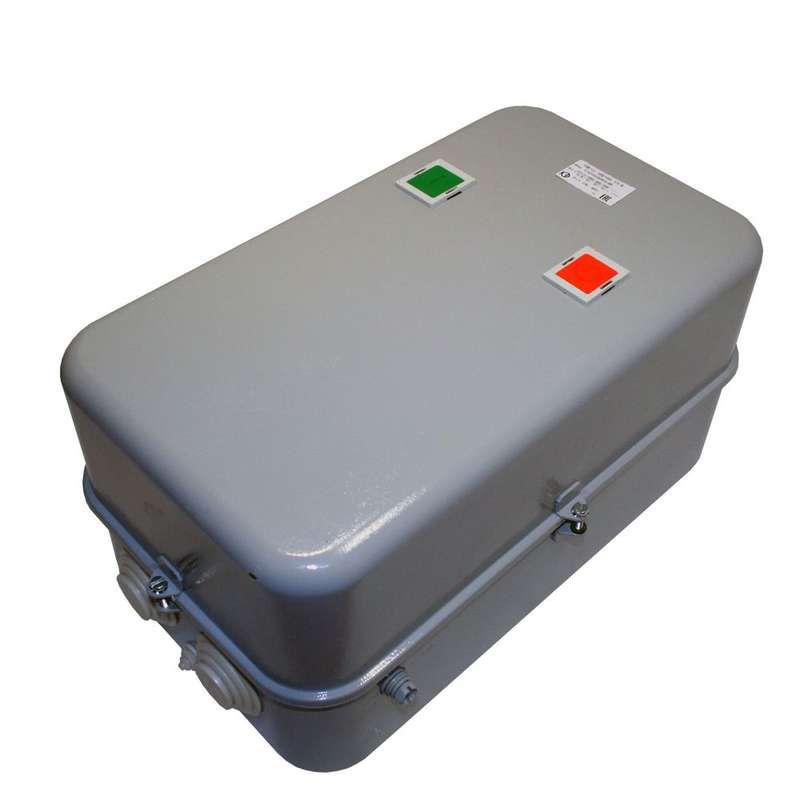

Контактор электромагнитный ПМ12-100160 У3 В, 380В - 068160222ВВ380000000 КашинЗЭА

Контактор электромагнитный УЗ В 380В, У3 В категория 380В - это надёжное устройство для дистанционного управления трёхфазными электродвигателями мощностью до 45 кВт. Произведённый компанией КЗЭА, артикулы пм12-100160 и 068160222вв380000000 подходят для стационарных систем автоматизации, где требуется частый запуск и остановка оборудования.

Назначение и область применения

Контактор электромагнитный УЗ В 380В, У3 В категория 380В предназначен для коммутации силовой цепи трёхфазных асинхронных двигателей с короткозамкнутым ротором. Он обеспечивает дистанционный пуск, остановку и работу в режиме постоянной нагрузки. Применяется в промышленных установках: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ. Не предназначен для реверса - используется только в одностороннем направлении работы двигателя.

Технические характеристики

• Номинальный ток: 95 А - способен выдерживать длительную нагрузку без перегрева.
• Напряжение питания катушки: 380 В переменного тока - совместим с сетями 380 В, часто используемыми в промышленности.
• Максимальное рабочее напряжение: 660 В - допускает применение в высоковольтных системах до этого предела.
• Род тока: Переменный (AC) - работает только с сетью 50–60 Гц.
• Количество контактов: 3 нормально открытых (3NO) + 2 нормально закрытых (2NC) - позволяет реализовать базовые схемы управления и сигнализации.
• Номинальная мощность двигателя: 45 кВт - оптимален для управления моторами этой мощности.
• Степень защиты: IP40 - защищает от твёрдых частиц больше 1 мм, но не от воды и пыли в значительном количестве.
• Климатическое исполнение: У3 - рассчитан на умеренный климат, температурный диапазон от −25C до +40C.
• Способ монтажа: Монтажная плата - крепится на DIN-рейку или панель через отверстия, не требует корпуса.
• Тип подключения: Винтовые зажимы - удобны для многожильных и одножильных проводов, требуют периодической проверки затяжки.

Совместимость и монтаж

Контактор электромагнитный УЗ В 380В, У3 В категория 380В монтируется на монтажной плате или панели. Подключение силовых контактов - клеммы L1/L2/L3 и T1/T2/T3; управление - через катушку A1/A2. Для подключения проводов рекомендуется использовать жилы сечением до 25 мм2. Убедитесь, что посадочные отверстия соответствуют габаритам устройства. Не устанавливайте рядом с источниками тепла выше 40 C. При использовании в условиях повышенной влажности или пыли - обязательно предусмотрите внешнюю защитную оболочку, так как IP40 не обеспечивает герметичность.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Наличие вспомогательных контактов позволяет интегрировать его в системы аварийной остановки и контроля состояния. Для защиты катушки от импульсных перенапряжений (например, при отключении) рекомендуется установить ограничитель перенапряжения ОПН параллельно катушке управления - это продлит срок службы аппарата и повысит надёжность всей системы.

Преимущества

• Высокая механическая и электрическая износостойкость благодаря качественной сборке от КЗЭА.
• Чёткая коммутация даже при частых включениях - подходит для циклических процессов.
• Гибкость в схемотехнике: наличие двух NC-контактов позволяет легко организовать блокировку или сигнал “занято”.
• Простота обслуживания: доступ к клеммам, возможность замены без демонтажа всей системы.

Ограничения применения

• Не предназначен для реверсивных схем - нельзя использовать для изменения направления вращения двигателя.
• IP40 не защищает от брызг, пыли и влаги - не применяйте в открытом воздухе, на улице или в сырых помещениях без дополнительной защиты.
• Требуется внешнее тепловое реле для защиты от перегрузки - сам по себе не имеет встроенной термозащиты.
• Не рекомендован для частых пусков более 120 раз в час - возможен быстрый износ контактов.
• Подходит только для переменного тока - не работает с постоянным током.

Примеры использования

• Управление насосом в системе водоснабжения завода - включение по сигналу от датчика уровня.
• Автоматический запуск вентилятора в цеху после достижения заданной температуры.
• Контроль работы конвейера на пищевом производстве - включение/выключение по таймеру.
• Система управления компрессором в pneumatic-станциях - с использованием вспомогательных контактов для индикации состояния.

Практические советы

• Проверяйте затяжку винтовых клемм каждые 6 месяцев - особенно при больших токах и вибрациях.
• При проектировании схемы учтите, что катушка питается от 380 В - не путайте её с катушками на 220 В или 24 В.
• Для долгой службы используйте ОПН на катушке - это снижает риск пробоя изоляции и выхода из строя.
• Если нужна защита от перегрузки - выбирайте тепловое реле с подходящим токовым порогом (до 95 А) и устанавливайте его последовательно с контактором.
• Не устанавливайте контактор электромагнитный УЗ В 380В, У3 В категория 380В рядом с частотниками или сварочными аппаратами - помехи могут вызвать ложные срабатывания.
