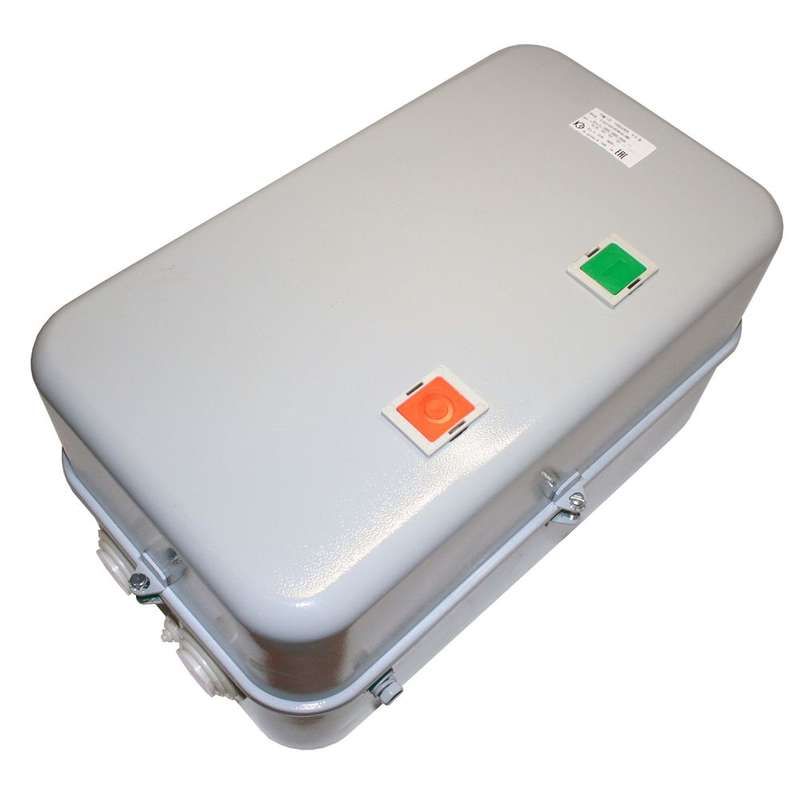

Пускатель электромагнитный ПМ12-100260 У3 В 220В 1002 - 068260222ВВ220000320 КашинЗЭА

Пускатель магнитный 220В 1002 У3 - устройство для дистанционного управления трёхфазными асинхронными двигателями, обеспечивающее пуск, остановку и защиту от перегрузок. Произведён компанией КЗЭА, артикулы: пм12-100260 и 068260222вв220000320.

Назначение и область применения

Пускатель магнитный 220В 1002 У3 применяется в стационарных системах управления электроприводами. Он позволяет удалённо включать и выключать трёхфазные электродвигатели с короткозамкнутым ротором, а также выполнять реверс. Подходит для работы в сетях переменного тока 50–60 Гц с напряжением до 660 В. Защищает двигатель от длительной перегрузки и обрыва фазы. Часто используется на станках, конвейерах, насосах и вентиляционных установках.

Технические характеристики

• Тип: пускатель с тепловой защитой
• Род тока: переменный (AC)
• Напряжение катушки управления: 220 В
• Номинальный ток: 100 А
• Мощность двигателя: до 45 кВт
• Диапазон настройки тепловой защиты: 74 А (фиксированная настройка)
• Количество силовых контактов: 3 НО (нормально открытые)
• Количество вспомогательных контактов: 2 НЗ (нормально закрытые)
• Номинальное напряжение изоляции: 660 В
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Климатическое исполнение: У3 - для умеренного климата, с возможностью эксплуатации при температуре до +55 C
• Класс отключения: 10 - время срабатывания защиты при перегрузке 10×Iном составляет 10–12 сек
• Тип соединения цепи управления: винтовые зажимы
• Индикация состояния: есть (светодиод или механический индикатор)
• Способ монтажа: на монтажную плату (панель)

Совместимость и монтаж

Пускатель магнитный 220В 1002 У3 монтируется исключительно на монтажную плату или щитовую панель. Не предназначен для крепления на DIN-рейку. Соединение управляющей катушки - винтовое, требует качественной затяжки проводов сечением до 4–6 мм2. Вспомогательные контакты 2НЗ можно использовать для блокировок, сигнализации или схем реверса. Для подключения нагрузки используйте кабели с допустимым током не менее 100 А. Убедитесь, что посадочное место на панели соответствует габаритам аппарата - проверьте чертёж перед установкой.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.1. Применяется в соответствии с нормами ПУЭ. Тепловое реле защищает двигатель от перегрева, но не от короткого замыкания - для этого требуется дополнительно установленный автоматический выключатель. Индикация показывает состояние включения/выключения, но не указывает на причину отключения (например, перегрузка или обрыв фазы).

Преимущества

• Высокая надёжность при работе с двигателями до 45 кВт
• Фиксированная настройка тепловой защиты (74 А) снижает риск некорректной регулировки
• Наличие двух нормально закрытых контактов удобно для создания блокировочных цепей
• Индикация состояния упрощает диагностику
• Климатическое исполнение У3 обеспечивает работу в помещениях с умеренной влажностью и температурой до +55 C

Ограничения применения

• Не предназначен для работы во влажных, пыльных или взрывоопасных средах - степень защиты IP40 не предохраняет от брызг и пыли
• Не имеет функции защиты от короткого замыкания - обязательно использование автомата в цепи питания
• Фиксированная настройка защиты (74 А) не позволяет адаптировать порог под другие двигатели - нельзя применять с моторами ниже 70 А
• Монтаж только на плату - невозможно установить на DIN-рейку
• Не рекомендован для частых включений/выключений свыше 600 раз в час - возможен быстрый износ контактов

Примеры использования

• Управление насосом 45 кВт в системе водоснабжения
• Пуск конвейера на пищевом производстве
• Реверсивное управление вентилятором в HVAC-системе
• Автоматизация станка с асинхронным двигателем

Практические советы

• При использовании в цепях с реверсом - подключите два пускателя с механической блокировкой, чтобы избежать одновременного включения
• Для продления срока службы катушки установите ограничитель перенапряжения (ОПН) параллельно её выводам - особенно при частых коммутациях
• Проверяйте плотность затяжки винтов в цепи управления каждые 6 месяцев - ослабление вызывает нагрев и отказ
• Не используйте этот пускатель в условиях повышенной влажности, где возможна конденсация - IP40 не защищает от влаги
• Если нужна защита от перегрузки другого значения - выберите модель с регулируемым реле; данный пускатель рассчитан только на 74 А
