Пускатель электромагнитный ПМ12-100600 УХЛ4 В 220В 1002 - 068600440ВВ220000320 КашинЗЭА

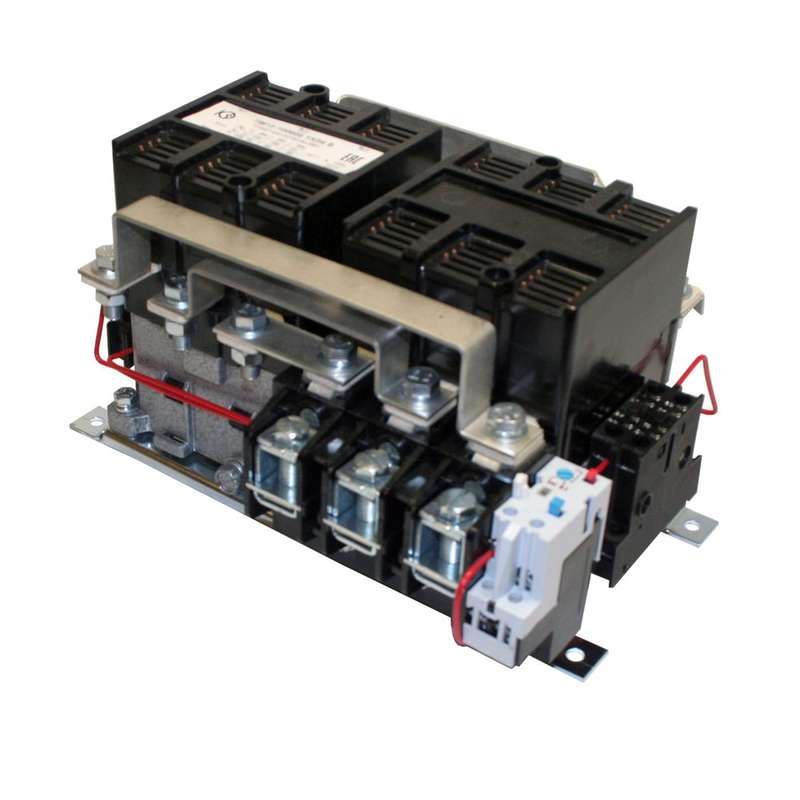

Пускатель электромагнитный УХЛ4 В 220В 100А категории AC - реверсивный аппарат с тепловым реле для дистанционного управления трёхфазными двигателями мощностью до 45 кВт, рассчитанный на работу в условиях повышенной влажности и перепадов температур. Бренд КЗЭА и артикулы пм12-100600 / 068600440вв220000320 указывают на серийное производство для промышленных систем автоматизации.

Назначение и область применения

Пускатель электромагнитный УХЛ4 В 220В 100А предназначен для удалённого запуска, остановки и изменения направления вращения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в стационарных установках: насосах, вентиляторах, конвейерах, компрессорах, станках. Обеспечивает защиту от перегрузок и обрыва фазы благодаря встроенному тепловому реле. Подходит для сетей переменного тока 50–60 Гц с рабочим напряжением до 660 В.

Технические характеристики

• Номинальный ток: 100 А - способен коммутировать нагрузки до этого значения без перегрева.
• Напряжение катушки управления: 220 В переменного тока - требует именно такого напряжения для срабатывания, не совместим с постоянным током или другими уровнями.
• Номинальная мощность: 45 кВт - максимальная мощность двигателя, который можно надёжно запускать и контролировать.
• Тип пускателя: реверсивный - позволяет менять направление вращения двигателя за счёт двух взаимоблокированных контакторов внутри одного корпуса.
• Тепловое реле: да - обеспечивает отключение при длительном превышении тока, настраивается на порог 74 А.
• Количество контактов: 3 НЗ + 4 НО + 4 НЗ + 4 НО - фактически 7 нормально разомкнутых (НО) и 7 нормально замкнутых (НЗ) контактов, доступны для цепей управления и сигнализации.
• Климатическое исполнение: УХЛ4 - работает при температурах от −40 C до +55 C, устойчив к высокой влажности и конденсату.
• Степень защиты: IP20 - защищает от предметов больше 12 мм, но не от пыли и воды; требуется установка в закрытом щите.
• Способ монтажа: монтажная плата - крепится на DIN-рейку или плату через отверстия, не имеет крепёжных лапок.
• Тип соединения: винтовые зажимы - провода фиксируются болтами, требуют периодической проверки затяжки.
• Класс выпуска: Class 10 - время срабатывания теплового реле соответствует стандарту IEC 60947-4-1, допускает кратковременные перегрузки до 10 минут при 7,2×I_n.
• Индикация: да - наличие индикатора состояния (например, положения контактов) позволяет визуально определить включен ли пускатель.
• Максимальная температура эксплуатации: 55 C - выше этой температуры возможны отказы или снижение срока службы.

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 В 220В 100А монтируется исключительно на монтажную плату - не подходит для крепления на DIN-рейку без адаптера. Соединение проводов - винтовое, требует предварительной зачистки жил и плотной затяжки. Катушка управления питается от 220 В AC, поэтому необходимо использовать источник с точным соответствием напряжению. Для работы в реверсивной схеме обязательна механическая и электрическая блокировка между двумя пускателями, чтобы избежать короткого замыкания. Тепловое реле уже установлено и настроено на 74 А - изменение настроек невозможно без замены самого реле.

Безопасность и стандарты

Пускатель соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Класс 10 гарантирует селективность срабатывания при перегрузке. Индикация состояния повышает безопасность обслуживания. Отсутствие защиты от пыли и влаги (IP20) делает невозможным использование вне электрошкафа. Для защиты катушки от импульсных перенапряжений рекомендуется установка ОПН (ограничителя перенапряжений) параллельно её выводам.

Преимущества

• Встроенное тепловое реле eliminates необходимость внешнего устройства защиты.
• Высокая коммутационная способность (100 А) позволяет работать с крупными двигателями без дополнительных контакторов.
• Реверсивная конструкция упрощает схему управления - два функционала в одном устройстве.
• Индикация состояния снижает риск ошибок при диагностике.
• Климатическое исполнение УХЛ4 обеспечивает надёжную работу в суровых условиях (цеха, открытые площадки с навесом).

Ограничения применения

• Не применяется в помещениях с высокой запылённостью или влажностью - IP20 не обеспечивает защиту от пыли и брызг.
• Нельзя использовать при температуре выше 55 C - перегрев вызывает сбои в работе теплового реле и деформацию пластиков.
• Требуется строго 220 В AC на катушку - применение 380 В или DC приведёт к выходу из строя.
• Отсутствует возможность регулировки тока срабатывания теплового реле - фиксировано на 74 А.
• Не поддерживает модульное расширение контактов - все контакты встроены, нельзя добавить блоки.

Примеры использования

• Управление насосом в системе водоснабжения - запуск/остановка по сигналу датчика давления, реверс при необходимости продувки труб.
• Конвейерная лента на пищевом производстве - реверс для освобождения забившегося материала.
• Вентилятор охлаждения в цеху - аварийная остановка при перегреве оборудования через тепловое реле.
• Шлифовальный станок - пуск под нагрузкой, контроль тока, защита от обрыва фазы.

Практические советы

• Проверьте соответствие напряжения питания катушки - даже +-10 % отклонение может привести к некритическому срабатыванию или нагреву.
• При монтаже используйте клеммы с шайбами и пружинными элементами - вибрация может ослабить винтовые соединения.
• Обязательно соблюдайте полярность при подключении реверса - перепутанные фазы приведут к неправильному вращению.
• При использовании в реверсивной схеме всегда применяйте электрическую и механическую блокировку - это требование безопасности.
• Проверяйте состояние контактов каждые 6 месяцев - особенно при частых пусках (>10 в час).
• Для долговечности установите пускатель в хорошо вентилируемый шкаф - даже при IP20 теплоотвод важнее, чем герметичность.
