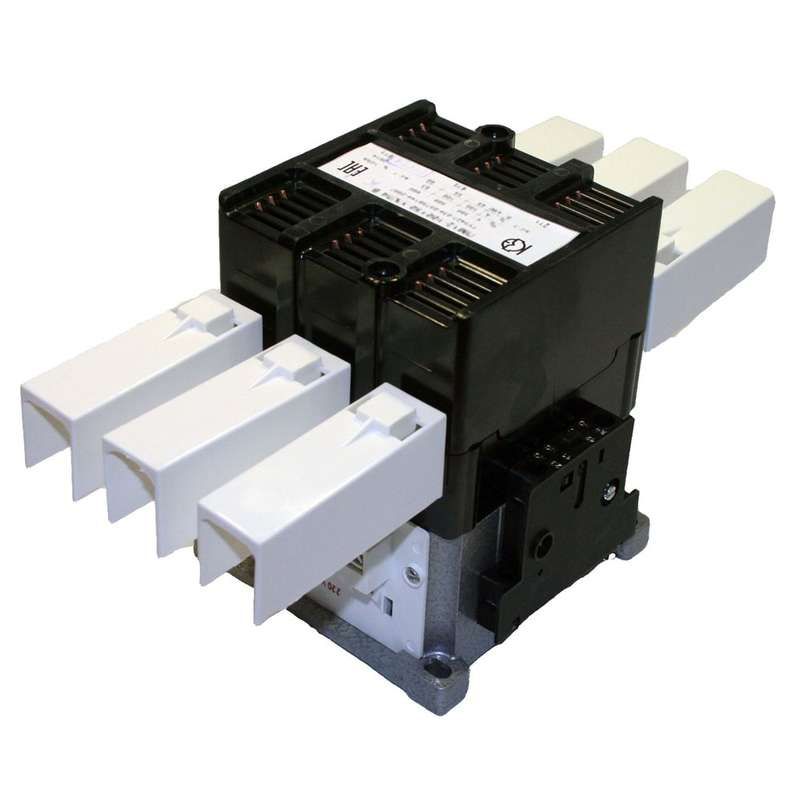

Пускатель магнитный ПМ 12-125150 УХЛ4 В 48В Кашин 070150220ВВ048000000 КашинЗЭА
Пускатель магнитный ПМ 12-125150 УХЛ4 В 48В Кашин 070150220ВВ048000000 КашинЗЭА

Товарные предложения:

Контактор ПМ12-125150 УХЛ4 В кат. 48В Кашин 070150220ВВ04800000004.10.2024Под заказ 13 850,69 ₽

шт.
от 30 дней

Характеристики

Сертификаты

Характеристики c описанием

Род тока включения:

Переменный ток (AC)

Род тока включения определяет тип электрического тока, который используется для управления контактором. Это свойство важно для правильного выбора и применения контактора в электрических цепях, так как различные виды тока могут требовать разные технические характеристики и конструкции устройства. Переменный ток (AC) - это тип электрического тока, который периодически меняет направление. Контакторы, предназначенные для работы с переменным током, обычно имеют конструкцию, оптимизированную для частых переключений и могут использоваться в бытовых и промышленных сетях. При выборе контактора для AC важно учитывать рабочее напряжение и частоту сети. Постоянный ток (DC) - это тип электрического тока, который течет в одном направлении. Контакторы для постоянного тока имеют специфическую конструкцию, которая позволяет эффективно гасить дугу, возникающую при размыкании цепи. Такие контакторы часто применяются в системах с аккумуляторами, солнечных панелях и других источниках постоянного тока. При выборе контактора для DC важно учитывать номинальное напряжение и ток нагрузки. Переменный ток (AC)/Постоянный ток (DC) - универсальные контакторы, которые могут работать как с переменным, так и с постоянным током. Эти устройства обеспечивают гибкость в применении и могут использоваться в различных электрических системах. При выборе универсального контактора необходимо убедиться, что его характеристики соответствуют требованиям как для AC, так и для DC цепей.

Модульное исполнение:

Нет

Модульное исполнение контакторов указывает на возможность их установки и эксплуатации в составе модульных систем и распределительных щитов. Это свойство определяет, насколько легко контактор может быть интегрирован в существующие электрические системы, обеспечивая гибкость и упрощение обслуживания. Контактор с модульным исполнением предназначен для установки в стандартные модульные системы, такие как DIN-рейки. Это упрощает монтаж и демонтаж устройства, позволяет легко заменять компоненты и расширять систему при необходимости. Рекомендуется для применения в распределительных щитах и системах, где требуется частая модификация и обслуживание. Контактор без модульного исполнения не предназначен для установки в стандартные модульные системы и может требовать индивидуальных решений для монтажа. Это может усложнить процесс установки и обслуживания устройства. Рекомендуется для стационарных систем, где не предполагается частая замена или модификация компонентов.

Тип напряжения управления:

AC (перемен.)

Тип напряжения управления определяет вид электрического тока, используемого для управления контактором. Это свойство важно для правильного выбора и настройки устройства в зависимости от условий эксплуатации и требований системы. Переменный (AC) - контакторы с этим типом управления используют переменный ток для включения и выключения. Они часто применяются в промышленных и коммерческих системах, где доступен переменный ток. Такие контакторы могут быть более устойчивыми к колебаниям напряжения и часто имеют меньшие размеры и стоимость по сравнению с DC-контакторами. При выборе необходимо учитывать частоту сети (обычно 50 или 60 Гц). Постоянный (DC) - контакторы с управлением постоянным током предназначены для систем, где используется постоянное напряжение, например, в батарейных системах или солнечных установках. Они обеспечивают более стабильную работу и могут быть менее подвержены износу контактов. Рекомендуется использовать DC-контакторы в системах с постоянным током для повышения надежности и долговечности устройства. Переменный/Постоянный (AC/DC) - эти контакторы могут работать как с переменным, так и с постоянным током. Они универсальны и подходят для систем, где возможно использование обоих типов напряжения. Это делает их гибкими в применении, однако важно убедиться, что параметры устройства соответствуют требованиям как для AC, так и для DC работы. Переменный ток (AC) - этот тип управления аналогичен значению "Переменный (AC)" и используется для контакторов, работающих на переменном токе. Такие устройства широко применяются в сетях с переменным напряжением и часто имеют стандартные параметры для частоты и напряжения. AC - это сокращение от "Переменный ток" и соответствует значениям "Переменный (AC)" и "Переменный ток (AC)". Используется для обозначения контакторов, работающих на переменном токе.

Номин. раб. ток Ie при AC-3, 400 В:

125 А

Номинальный рабочий ток Ie при AC-3, 400 В (А) определяет максимальный ток, который контактор может безопасно коммутировать при напряжении 400 В в режиме AC-3, то есть при управлении асинхронными двигателями с короткозамкнутым ротором. Это значение важно для обеспечения надежной работы и долговечности контактора. Выбор контактора с соответствующим значением Ie гарантирует, что устройство сможет выдерживать пусковые и рабочие токи двигателя без перегрева и повреждений. При замене контактора необходимо учитывать этот параметр, чтобы избежать неправильного функционирования или преждевременного выхода из строя оборудования.

Номинальный рабочий ток Ie при AC-1, 400 В:

150 А

Номинальный рабочий ток Ie при AC-1, 400 В (в амперах, А) определяет максимальный ток, который контактор может безопасно коммутировать и проводить в условиях переменного тока при напряжении 400 В и категории применения AC-1 (неиндуктивные или слабоиндуктивные нагрузки, такие как электрические печи, резистивные нагреватели). Это значение важно для обеспечения надежной и безопасной работы электрической системы, предотвращения перегрева и повреждения контактора. При выборе контактора следует учитывать этот параметр, чтобы гарантировать его соответствие требованиям конкретного применения. В случае замены контактора необходимо убедиться, что новый контактор имеет равное или большее значение номинального рабочего тока Ie при AC-1, 400 В.

Номинальный рабочий ток Ie при AC-3, 400 В:

125 А

Номинальный рабочий ток Ie при AC-3, 400 В – это максимальный ток, который контактор может безопасно коммутировать при напряжении 400 В в режиме AC-3 (управление трехфазными асинхронными двигателями с короткозамкнутым ротором). Данное значение критически важно для выбора контактора, так как неправильный выбор может привести к перегреву и выходу из строя устройства. При замене контактора следует убедиться, что номинальный рабочий ток нового устройства соответствует или превышает значение исходного контактора.

Тип подключения силовой электрич. цепи:

Винтовое соединение

Тип подключения силовой электрической цепи определяет способ соединения проводников с контактами контактора, что влияет на надежность, удобство монтажа и эксплуатационные характеристики устройства. Винтовое соединение предполагает использование винтов для закрепления проводников. Это обеспечивает надежный контакт и устойчивость к вибрациям. Рекомендуется для приложений, где требуется частое обслуживание и проверка контактов. Болтовое соединение использует болты для крепления проводников. Это обеспечивает очень надежный контакт и высокую механическую прочность, что делает его подходящим для высоконагруженных и промышленных приложений. Кабельный зажим/клемма позволяет быстро и легко подключить проводники без использования дополнительных инструментов. Это удобно для применения в условиях, где требуется быстрая установка и замена. Плоский штекерный разъем обеспечивает быстрое и простое подключение проводников. Подходит для модульных систем и устройств, где требуется частая замена компонентов. Присоединение к печатной плате используется для прямого монтажа контактора на печатную плату. Это обеспечивает компактность и интеграцию в электронные схемы, но требует точного проектирования и пайки. Подключение на шину предназначено для монтажа на токопроводящие шины, что обеспечивает высокую токовую нагрузку и удобство в распределительных системах. Рекомендуется для применения в распределительных щитах и крупных электроустановках. Соединение с пружинным зажимом обеспечивает быстрый и надежный контакт благодаря пружинному механизму. Это уменьшает время установки и снижает риск ослабления контактов из-за вибраций. Соединительная шина используется для параллельного подключения нескольких контакторов или других устройств. Это упрощает монтаж и обеспечивает равномерное распределение тока между подключенными устройствами.

Количество замыкающих главных контактов:

3

Количество замыкающих главных контактов у контакторов указывает на число главных контактов, которые замыкаются при активации устройства. Это свойство определяет, сколько цепей может быть замкнуто одновременно, что напрямую влияет на возможности контактора в управлении электрическими нагрузками. Правильный выбор количества замыкающих главных контактов важен для обеспечения надежной и эффективной работы электрических систем, а также для соответствия требованиям конкретного применения. Контактор с тремя замыкающими главными контактами подходит для управления трехфазными нагрузками, такими как двигатели или трансформаторы. Это распространенный выбор для промышленных приложений, где требуется надежное управление мощными нагрузками. Контактор с нулем замыкающих главных контактов используется в специфических случаях, когда требуется только размыкание цепи или управление вспомогательными контактами без замыкания главных цепей. Это может быть полезно в схемах сигнализации или управления. Контактор с двумя замыкающими главными контактами часто применяется в однофазных системах или для управления двумя отдельными цепями. Он обеспечивает гибкость в конфигурации и может быть использован для управления меньшими нагрузками. Контактор с четырьмя замыкающими главными контактами используется для сложных систем, требующих управления несколькими цепями одновременно. Это может быть полезно в специализированных промышленных приложениях, где требуется высокая степень контроля и надежности. Контактор с одним замыкающим главным контактом предназначен для простых однофазных систем или для управления одной цепью. Это часто используется в бытовых приложениях или в небольших промышленных установках. Контактор с шестью замыкающими главными контактами предназначен для сложных многоканальных систем, где требуется управление множеством цепей одновременно. Это решение для крупных промышленных объектов, требующих высокой степени контроля и надежности.

Количество размыкающих главных контактов:

0

Количество размыкающих главных контактов определяет число главных контактов в контакторе, которые размыкаются при его срабатывании. Этот параметр важен для правильного выбора контактора в зависимости от требований к размыканию цепи и обеспечения безопасности. Количество размыкающих главных контактов влияет на способность контактора управлять различными электрическими нагрузками и защиту цепей от перегрузок и коротких замыканий. Контакторы с нулевым количеством размыкающих главных контактов не имеют размыкающих контактов и предназначены для специфических применений, где требуется только замыкание цепи. Такие контакторы используются в схемах, где размыкание цепи не требуется или решается другими устройствами. Контакторы с одним размыкающим главным контактом обеспечивают базовую защиту и управление одной цепью. Они подходят для простых схем и применяются в случаях, когда требуется размыкание только одной электрической цепи, например, для управления одним электродвигателем. Контакторы с двумя размыкающими главными контактами позволяют размыкать две цепи одновременно. Это важно для схем, где необходимо обеспечить размыкание двух независимых цепей или двойную защиту. Такие контакторы часто используются в более сложных системах управления и защиты. Контакторы с тремя размыкающими главными контактами обеспечивают размыкание трех цепей, что делает их подходящими для трехфазных систем. Они применяются в промышленных установках и сложных электрических схемах, где требуется управление и защита трехфазных нагрузок. Контакторы с четырьмя размыкающими главными контактами обеспечивают размыкание четырех цепей одновременно. Это значение подходит для специализированных применений, где требуется высокая степень безопасности и надежности, например, в сложных промышленных системах и автоматике.

Количество вспомогательных замыкающих контактов:

2

Количество вспомогательных замыкающих контактов в контакторах указывает на число дополнительных контактов, которые замыкаются при активации основного контакта. Эти контакты используются для управления вспомогательными цепями, сигнализацией и расширением функциональности контактора. Правильный выбор количества вспомогательных замыкающих контактов зависит от требований конкретного приложения и схемы управления. Контактор не имеет вспомогательных замыкающих контактов. Такой вариант подходит для простых схем, где не требуется дополнительное управление или сигнализация. Контактор имеет один вспомогательный замыкающий контакт. Это минимальное количество вспомогательных контактов, которое может использоваться для базовых сигнализационных или управляющих функций. Контактор имеет два вспомогательных замыкающих контакта. Это позволяет расширить функциональность устройства, обеспечивая дополнительные возможности для управления и контроля. Контактор имеет три вспомогательных замыкающих контакта. Это количество подходит для более сложных схем управления, где требуется несколько дополнительных управляющих цепей. Контактор имеет четыре вспомогательных замыкающих контакта. Это обеспечивает значительное расширение возможностей управления и контроля, подходящее для сложных систем автоматизации. Контактор имеет пять вспомогательных замыкающих контактов. Это количество позволяет реализовать сложные схемы управления с множеством дополнительных функций. Контактор имеет шесть вспомогательных замыкающих контактов. Это обеспечивает максимальную гибкость и возможности для управления и контроля в сложных системах автоматизации. Контактор имеет семь вспомогательных замыкающих контактов. Это количество подходит для очень сложных систем, требующих множества дополнительных управляющих цепей. Контактор имеет восемь вспомогательных замыкающих контактов. Это максимальное количество контактов, обеспечивающее наибольшую гибкость и возможности для управления в самых сложных системах автоматизации. Значение -99999 указывает на отсутствие данных о количестве вспомогательных замыкающих контактов. В этом случае необходимо уточнить информацию у производителя или в технической документации.

Количество вспомогательных размыкающих контактов:

2

Количество вспомогательных размыкающих контактов определяет число дополнительных контактных групп, которые размыкаются при срабатывании контактора. Эти контакты используются для расширения функциональности устройства, управления вспомогательными цепями и обеспечения дополнительной безопасности. Отсутствие вспомогательных размыкающих контактов означает, что контактор не имеет дополнительных размыкающих групп. Это подходит для простых схем, где не требуется расширение функциональности или дополнительная безопасность. Один вспомогательный размыкающий контакт предоставляет минимальную дополнительную функциональность, подходящую для простых задач управления или сигнализации. Два вспомогательных размыкающих контакта обеспечивают больше возможностей для управления и безопасности, подходя для более сложных схем и задач. Три вспомогательных размыкающих контакта позволяют значительно расширить функциональность контактора, предоставляя больше возможностей для управления и контроля. Четыре вспомогательных размыкающих контакта обеспечивают высокую степень гибкости и безопасности, подходя для сложных промышленных приложений. Значение -99999 указывает на ошибку или недопустимое значение. Необходимо проверить данные и выбрать корректное количество вспомогательных размыкающих контактов. Пять вспомогательных размыкающих контактов предоставляют ещё больше возможностей для расширенной функциональности и контроля, подходя для сложных систем. Шесть вспомогательных размыкающих контактов обеспечивают максимальную гибкость и безопасность, подходя для самых сложных промышленных задач и систем управления. Двенадцать вспомогательных размыкающих контактов предоставляют обширные возможности для управления и контроля, подходя для очень сложных и многозадачных систем. Двадцать пять вспомогательных размыкающих контактов указывают на высоко специализированное оборудование, подходящее для очень крупных и сложных промышленных установок, требующих обширного контроля и управления.

Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с:

48 В

Номинальное напряжение питания цепи управления Us переменного тока (AC) при частоте 50 Гц определяет напряжение, необходимое для корректной работы управляющей цепи контактора. Это значение должно строго соответствовать требованиям устройства для обеспечения его надежной и безопасной работы. Несоответствие номинального напряжения может привести к неправильной работе или повреждению контактора. 220 В - Стандартное напряжение для большинства промышленных и бытовых применений. Обеспечивает стабильную работу контактора в условиях стандартной сети. 380 В - Используется в трехфазных системах промышленного оборудования. Требует соответствующего подключения и защиты. 110 В - Применяется в некоторых промышленных системах и в странах с таким стандартом напряжения. Необходимо учитывать совместимость с местной сетью. 230 В - Стандартное напряжение в европейских странах. Обеспечивает надежную работу контактора в условиях стандартной сети. 24 В - Низковольтное управление, часто используется в системах автоматизации и управления. Требует источника питания с соответствующим выходным напряжением. 36 В - Применяется в специализированных системах и оборудовании. Требует соответствующего источника питания. 40 В - Редкое значение, используемое в специфических приложениях. Требует соответствующего источника питания. 127 В - Используется в некоторых странах и специфических системах. Необходимо учитывать совместимость с местной сетью. 48 В - Часто используется в телекоммуникационных и IT-системах. Требует источника питания с соответствующим выходным напряжением. -99999 В - Значение используется для обозначения отсутствия данных или неопределенного значения. Необходимо уточнение для корректного выбора и использования контактора.
