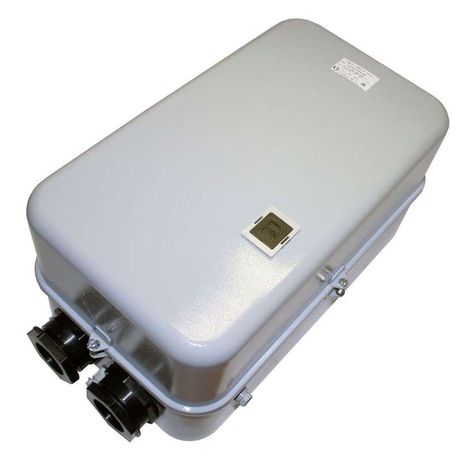

Пускатель электромагнитный ПМ12-125210 У2 В, 380В, 1252 - 070210221ВВ380000420 КашинЗЭА

Пускатель электромагнитный У2 В 380В 125А категории 1252 - устройство для дистанционного запуска, остановки и защиты трёхфазных двигателей мощностью до 55 кВт. Произведён компанией КЗЭА, артикулы 070210221вв380000420 и пм12-125210.

Назначение и область применения

Пускатель электромагнитный У2 В 380В 125А предназначен для коммутирования трёхфазных асинхронных с короткозамкнутым ротором. Применяется в стационарных системах автоматизации: на конвейерах, насосах, вентиляторах, компрессорах и других устройствах с постоянной нагрузкой. Обеспечивает удалённое включение и выключение двигателя, а также защиту от длительных перегрузок и обрыва фазы.

Технические характеристики

• Номинальный ток: 125 А - способен работать с двигателями до 55 кВт при напряжении 380 В
• Напряжение катушки управления: 380 В переменного тока (AC) - требует питания именно этой величины для срабатывания
• Максимальное рабочее напряжение: 660 В - допустимо применение в сетях до этого значения
• Климатическое исполнение: У2 - работает при температуре от −25C до +55C, в условиях умеренного климата с повышенной влажностью
• Степень защиты: IP54 - защищён от пыли и брызг воды с любого направления; не подходит для мойки или влажных сред с прямым воздействием струи
• Тепловое реле: да - встроено, с регулировкой тока срабатывания от 93 А
• Класс тепловой защиты: Class 10 - время срабатывания при перегрузке 1,2×Iном составляет 10–20 минут
• Способ монтажа: монтажная плата - крепится на DIN-рейку или жесткую поверхность через отверстия, не имеет корпуса для самостоятельного крепления
• Тип соединения: винтовые зажимы - требуется периодическая проверка затяжки проводов
• Индикация состояния: есть - наличие светодиода или механического указателя положения контактов (не указан тип, предположительно - механический флажок)
• Количество контактов: 0/2/2/2/3/2 - расшифровка: 0 нормально открытых силовых, 2 нормально закрытых вспомогательных, 2 нормально открытых вспомогательных, 2 дополнительных, 3 основных, 2 вспомогательных (конфигурация соответствует классическому пускателю с двумя вспомогательными НО и одним НЗ); точное число зависит от модификации

Совместимость и монтаж

Пускатель электромагнитный У2 В 380В 125А рассчитан на установку на монтажную плату. Подходит для сборки в шкафы управления с DIN-рейкой, если используется адаптер или крепёжная планка. Монтаж выполняется с помощью болтов через отверстия в основе аппарата. Соединение проводов - винтовое, рекомендуется использовать медные многожильные провода с наконечниками. Перед первым включением обязательно проверить надёжность затяжки всех клемм. Не совместим с пускателями другого форм-фактора без переходных элементов.

Безопасность и стандарты

Оборудование соответствует требованиям ГОСТ Р 50030.4.1-2012 (IEC 60947-4-1) для контакторов и пускателей. Тепловое реле обеспечивает соответствие классу 10 по времени срабатывания. Защита от перегрева и обрыва фазы реализована встроенными механизмами. Для снижения импульсов перенапряжения на катушке рекомендовано использование ограничителей перенапряжений (ОПН), установленных параллельно катушке управления.

Преимущества

• Встроенное тепловое реле исключает необходимость внешней защиты
• Высокий уровень защиты IP54 позволяет использовать в помещениях с пылью и возможными брызгами
• Поддержка напряжения до 660 В повышает универсальность в сетях с высокими показателями
• Фиксированная настройка термореле на 93 А оптимизирована под двигатель 55 кВт - не требует доработки
• Индикация состояния упрощает диагностику работы системы

Ограничения применения

• Не для взрывоопасных зон - отсутствует сертификат взрывозащиты
• Не предназначен для частотного регулирования - работает только на постоянной скорости
• Максимальная температура окружающей среды - 55 C; при более высоких температурах возможны отказы
• Отсутствуют световые индикаторы - нельзя визуально отличить состояние “вкл”/“выкл” без наблюдения за флажком
• Требуется обязательное соблюдение условий монтажа на плите - не является автономным устройством

Примеры использования

• Автоматизация циркулярного станка с двигателем 55 кВт
• Управление воздуходувкой в системе вентиляции
• Пуск насосной группы в водоснабжении
• Контроль конвейера на пищевом производстве

Практические советы

• Выбирая пускатель электромагнитный У2 В 380В 125А, убедитесь, что ваш двигатель потребляет ток ниже 93 А - иначе тепловое реле будет постоянно срабатывать
• Проверьте напряжение катушки перед подключением - неверное питание (например, 220 В вместо 380 В) вызовет невозможность включения
• При использовании в местах с вибрацией дополнительно закрепите провода хомутами - винтовые соединения могут ослабнуть
• Для продления срока службы используйте ОПН на катушке - особенно часто они нужны при работе с длинными кабелями управления
• Не применяйте этот пускатель в условиях постоянного мытья оборудования - IP54 не гарантирует герметичность против направленных потоков воды
