Пускатель электромагнитный ПМ12-010230 У2 В, 220В, (2з+1р), РТТ5-10-1, 8,50А - 020230211ВВ220001910 КашинЗЭА

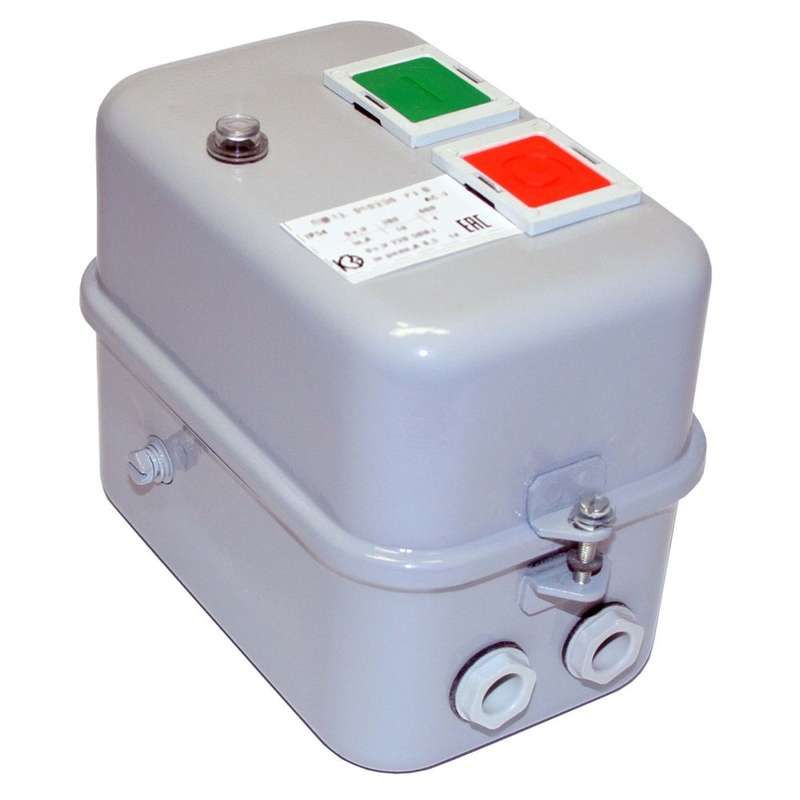

Пускатель электромагнитный У2 В 220В 2 нормально открытых + 1 нормально закрытый контакт РТТ5-10-1 8,50А - устройство для дистанционного запуска, остановки и защиты трёхфазных двигателей с короткозамкнутым ротором. Произведён компанией КЗЭА, артикулы 020230211вв220001910 и пм12-010230.

Назначение и область применения

Пускатель электромагнитный У2 В 220В 2 нормально открытых + 1 нормально закрытый контакт РТТ5-10-1 8,50А предназначен для коммутирования силовой цепи трёхфазных асинхронных до 4 кВт при напряжении до 660 В и частоте 50–60 Гц. Обеспечивает удалённое управление пуском и остановкой двигателя, а также защищает его от длительных перегрузок и обрыва фазы благодаря встроенному тепловому реле. Подходит для стационарных установок: насосов, вентиляторов, конвейеров, компрессоров и аналогичного оборудования.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который может проходить через контакты без повреждения;
• Напряжение катушки управления: 220 В переменного тока - требует питания именно этой величины для срабатывания;
• Количество контактов: 2 нормально замкнутых (НО) и 1 нормально разомкнутый (НЗ); используется для передачи сигналов управления в систему автоматизации;
• Защита от перегрузки: встроенное тепловое реле класса 10A - отключает питание при превышении допустимого тока более чем на 10%
• Степень защиты: IP54 - защищён от пыли и брызг воды с любого направления;
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25C до +55C в помещениях с умеренной влажностью;
• Способ подключения: винтовые зажимы для главной цепи и цепи управления - надёжное механическое соединение проводов;
• Индикация: один светодиодный индикатор показывает состояние включения/выключения устройства;
• Номинальная мощность: 4 кВт - рекомендованная нагрузка для двигателей; выше этого значения требуется снижение рабочего тока или применение другого аппарата;
• Род тока: переменный (AC) - не постоянному току;
• Способ монтажа: на монтажную плату - требует установки на DIN-рейку или жесткий основание с соответствующими креплениями.

Совместимость и монтаж

Пускатель электромагнитный У2 В 220В 2 нормально открытых + 1 нормально закрытый контакт РТТ5-10-1 8,50А совместим с большинством стандартных DIN-реек и панелями управления. Монтаж выполняется на горизонтальной поверхности с обеспечением минимального свободного пространства вокруг корпуса для теплоотвода. Главные контакты подсоединяются медными шинами или многожильными проводами сечением до 4 мм2. Цепь управления подключается двумя проводами к клеммам A1/A2 - соблюдайте полярность! Индикатор работает только при наличии напряжения на катушке. Тепловое реле предварительно выставлено на 8,5 А - можно регулировать в пределах +-10%, согласно документации производителя.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Защита от перегрева реализована термобимetalлическим элементом, что исключает риск самопроизвольного включения после аварийного отключения. Применение ограничителей перенапряжений (например, ОПН) параллельно катушке рекомендуется в сетях с высокой импульсной помехой - особенно при использовании частотных преобразователей рядом.

Преимущества

• Встроенное тепловое реле eliminates необходимость внешнего устройства защиты;
• Высокая степень защиты IP54 позволяет использовать в условиях повышенной запыленности и сырости;
• Индикация состояния ускоряет диагностику отказов;
• Фиксированная конструкция с винтовыми зажимами минимизирует вероятность плохого контакта;
• Поддерживается широкий диапазон температур - подходит для холодных помещений и нагретых машинных отделений.

Ограничения применения

• Не применяется для постоянного тока - катушка не сработает;
• Максимальная температура окружающей среды - 55 C; при более высоких температурах возможны ложные срабатывания теплового реле;
• Не предназначен для частого включения/выключения (>60 циклов/час) - это снизит срок службы контактов;
• Не имеет функции реверса - для изменения направления вращения нужен второй пускатель или реверсивная схема;
• Только одна индикация - нельзя отличить причину отключения (перегрузка vs обрыв фазы).

Примеры использования

• Автоматизация системы водоснабжения - запуск насоса по уровню воды;
• Ленточные конвейеры на пищевых производствах - управление скоростью и остановка по команде PLC;
• Воздухоохладители в складских комплексах - периодический запуск при достижении пороговой температуры;
• Оборудование для деревообработки - пилы, шлифмашины с кнопочным пунктом управления.

Практические советы

• Выбирая этот пускатель, проверьте соответствие тока двигателя значению 8,5 А - он указан как реальный рабочий ток, а не максимум 10 А;
• При монтаже используйте кольцевые наконечники на проводах - они лучше фиксируются в винтовых зажимах;
• Не забудьте подключить заземление к корпусу - даже при IP54 это обязательно для безопасности;
• Если двигатель часто запускается под нагрузкой, выбирайте пускатель с запасом по току - здесь 10 А является пределом, а не комфортной нормой;
• Проверяйте целостность теплового реле перед первым включением - иногда при перевозке происходит смещение настроечного механизма.
