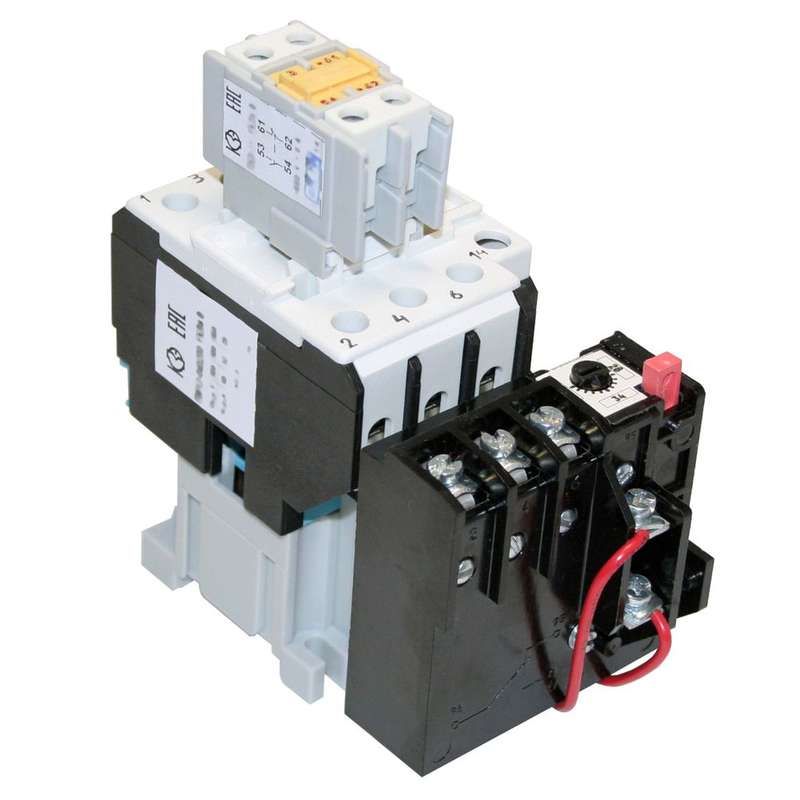

Пускатель ПМ12-040200 УХЛ4 В 40А кат. 220В AC 2НО+1НЗ с реле РТТ-121 34.0А Кашин 050200210ВВ220000610 КашинЗЭА

Пускатель ПМ12-040200 УХЛ4 40А с реле РТТ-121 - это комбинированное устройство для управления электродвигателями мощностью до 34 А, обеспечивающее плавный запуск и защиту от перегрузки. Произведённый компанией КашинЗЭА, этот пускатель предназначен для работы в условиях повышенной влажности и температурных колебаний, что делает его подходящим для промышленного оборудования в умеренно холодном климате.

Назначение и область применения

Пускатель ПМ12-040200 УХЛ4 40А используется для удалённого включения и выключения трёхфазных электродвигателей. Он сочетает в себе контактор на 40 А и тепловое реле РТТ-121 с током срабатывания 34 А, что позволяет защищать двигатель от длительной перегрузки. Подходит для установки на станках, насосах, компрессорах, конвейерах и других устройствах с периодическим режимом работы.

Технические характеристики

• Номинальный ток контактора: 40 А
• Номинальный ток теплового реле: 34 А
• Рабочее напряжение катушки: 220 В переменного тока (AC)
• Количество вспомогательных контактов: 2 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Степень защиты: IP20 (защита от доступа пальцев и крупных предметов, но не от воды и пыли)
• Исполнение: УХЛ4 - предназначено для эксплуатации в умеренном и холодном климате при температуре от −40 C до +40 C

Совместимость и монтаж

Пускатель ПМ12-040200 УХЛ4 40А монтируется на DIN-рейку шириной 35 мм. Для подключения питания и нагрузки используются винтовые зажимы - рекомендуется затяжка моментом 0,8–1,0 Нм. Катушка управления рассчитана на 220 В AC, поэтому не совместима с системами на 380 В или постоянным током. Вспомогательные контакты позволяют реализовать цепи блокировки, сигнализации или автоматического повторного включения.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р МЭК 60947-5-1. Тепловое реле РТТ-121 обеспечивает защиту от перегрева двигателя благодаря биметаллическому элементу, который реагирует на увеличение тока. После срабатывания реле необходимо вручную сбросить кнопку восстановления.

Преимущества

• Компактная сборка: контактор и реле объединены в одном корпусе, снижаются потери времени при монтаже
• Чёткая классификация контактов: два НО и один НЗ позволяют гибко проектировать схемы управления
• Устойчивость к климатическим условиям: исполнение УХЛ4 гарантирует надёжную работу в неотапливаемых помещениях и на улице при низких температурах
• Простой сервис: реле легко заменяется без демонтажа всего пускателя

Ограничения применения

• Не предназначен для частотного регулирования или частых пусков более 60 раз в час - возможен износ контактов
• Защита работает только при токе выше 34 А; при меньших перегрузках реле не сработает
• Отсутствует защита от короткого замыкания - требуется внешний предохранитель или автоматический выключатель
• Не допускается использование в средах с высокой концентрацией масла, химикатов или проводящей пыли

Примеры использования

• Управление трехфазным насосом в системе водоснабжения с аварийным отключением при перегрузке
• Автоматизация конвейера на пищевом производстве с сигналом остановки через нормально закрытый контакт
• Подключение вентилятора в цеху с функцией самоблокировки после срабатывания теплового реле

Практические советы

• Перед установкой проверьте соответствие тока двигателя значению реле (34 А) - выбирайте реле с запасом 10–15%
• При использовании в холодном помещении убедитесь, что температура окружающей среды не ниже −40 C - иначе возможно снижение чувствительности реле
• Не забудьте подключить внешний автоматический выключатель на 50–63 А для защиты от КЗ
• При замене реле РТТ-121 используйте оригинальную модель - другие типы могут иметь другую характеристику срабатывания
• Обязательно соблюдайте полярность при подключении катушки - неверное подключение может повредить обмотку
