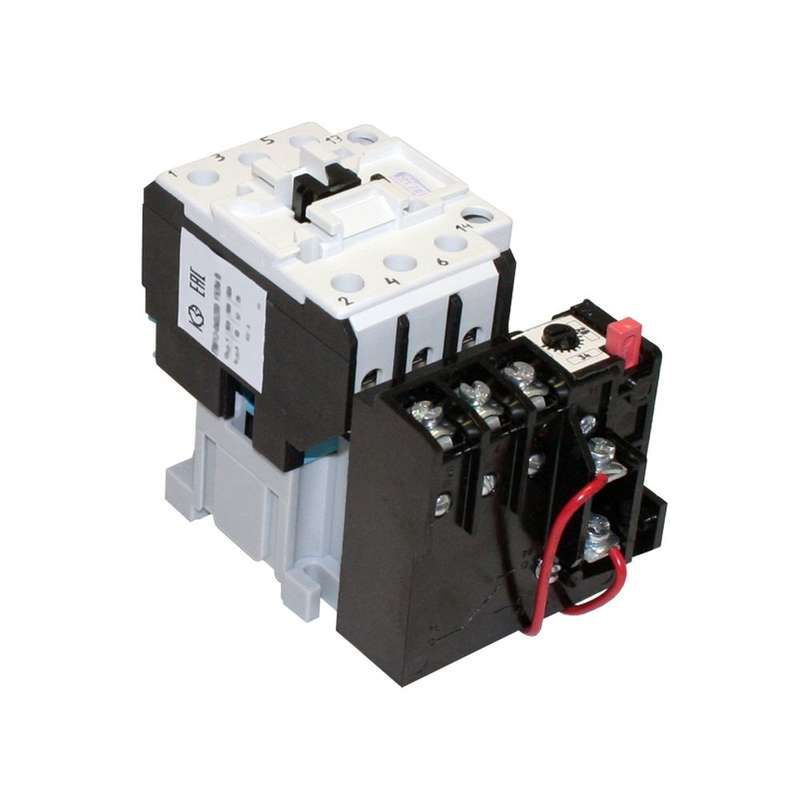

Пускатель электромагнитный ПМ12-040200 УХЛ4 220В (1з) РТТ-121 34.0А - 050200100ВВ220000610 КашинЗЭА

Пускатель электромагнитный УХЛ4 220В (1з) 34.0А, 40А с реле РТТ-121 - это комбинированное устройство для безопасного запуска, постоянной работы и защиты электродвигателей от перегрузок. Произведённый компанией КЗЭА, этот пускатель с реле РТТ-121 подходит для установки на DIN-рейку и применяется в промышленных системах с переменным током. Артикулы пм12-040200 и 050200100вв220000610 соответствуют одной модели.

Назначение и область применения

Пускатель электромагнитный УХЛ4 220В (1з) 34.0А, 40А с реле РТТ-121 используется для дистанционного включения и выключения трёхфазных электродвигателей. Он обеспечивает:

• безопасный пуск двигателя без высоких пусковых токов;
• непрерывную работу при нормальных нагрузках;
• автоматическое отключение при перегрузке через встроенное тепловое реле РТТ-121;
• защиту сети от замыканий и перегрева.

Подходит для оборудования: насосов, вентиляторов, компрессоров, конвейеров, станков с малой и средней мощностью до 18,5 кВт.

Технические характеристики

• Номинальный ток: 40 А - максимальный рабочий ток, который может проходить через главные контакты без повреждений.
• Напряжение катушки управления: 220 В AC - требует подачи именно переменного напряжения 220 В для срабатывания.
• Номинальная мощность: 18,5 кВт - рекомендованная мощность двигателя, которую можно управлять этим пускателем.
• Диапазон настройки защиты: 28 А - предельная величина тока, при которой сработает тепловое реле РТТ-121; регулируется вручную.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, в условиях повышенной влажности и запылённости, характерных для неотапливаемых помещений в России.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от воды и пыли; требует установки в закрытый шкаф.
• Количество контактов: 3 НО (нормально открытые) + 1 НЗ (нормально закрытый) - три силовых контакта для фаз и один вспомогательный для сигнализации или блокировки.
• Способ монтажа: DIN-рейка - легко крепится на стандартную рейку 35 мм.
• Тип соединения: винтовое - провода зажимаются болтами, требуется периодическая проверка затяжки.
• Класс выпуска: Class 20 - время срабатывания теплового реле при двукратном токе - около 20 минут.
• Индикация: есть - наличие светодиодов или механических указателей состояния (включено/выключено); хотя световых сигнализаторов нет, положение контактов видно визуально.

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 220В (1з) 34.0А, 40А с реле РТТ-121 совместим с любыми трёхфазными двигателями до 18,5 кВт, работающими от сети 380–440 В. Для подключения:

• Главные контакты (L1-L2-L3, T1-T2-T3): подключаются к трёхфазному питанию и двигателю.
• Катушка управления (A1-A2): подключается к цепи управления 220 В AC - например, кнопкам «Пуск» и «Стоп».
• Вспомогательный контакт (13NO-14NO): используется для самоблокировки при пуске или передаче сигнала в PLC.
• Тепловое реле РТТ-121: заводская настройка - 28 А, её можно изменить в пределах допустимого диапазона, ориентируясь на номинальный ток двигателя.

Монтаж выполняется на DIN-рейку. Обязательно соблюдайте расстояние между соседними аппаратами - минимум 10 мм для теплоотвода. После монтажа проверьте надёжность затяжки винтов - особенно после первых 10–20 включений.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Тепловое реле РТТ-121 обеспечивает защиту от длительных перегрузок, что снижает риск выхода из строя обмоток двигателя. Однако устройство не имеет функции защиты от короткого замыкания - для этого необходимо использовать автоматический выключатель или предохранители в цепи питания.

Преимущества

• Встроенные тепловое реле и индикация позволяют отказаться от внешних элементов защиты.
• Климатическое исполнение УХЛ4 делает его пригодным для использования в холодных и сырых помещениях без кондиционирования.
• Простая установка на DIN-рейку экономит место в щите и ускоряет сборку.
• Надёжная винтовая система соединения исключает случайное отсоединение проводов при вибрации.

Ограничения применения

• Не предназначена для частотного регулирования или мягкого пуска - только прямой пуск.
• IP20 не позволяет использовать в открытом виде - обязательно помещать в электрошкаф.
• Не поддерживает реверс - для изменения направления вращения нужен второй пускатель или реверсивный контур.
• Тепловое реле РТТ-121 реагирует медленно - не защитит от внезапных скачков тока или блокировок ротора.
• Максимальная температура окружающей среды - 55 C; при более высоких значениях возможны ложные срабатывания.

Примеры использования

• Автоматизация системы водоснабжения - управление насосом 15 кВт в котельной.
• Конвейерная лента на пищевом производстве - пуск и защита от перегрузки при забивании.
• Вентиляционный агрегат в складском комплексе - работа в зимний период при температуре ниже 0 C.
• Оборудование на заводе с неотапливаемым цехом - благодаря исполнению УХЛ4 не требует дополнительного обогрева шкафа.

Практические советы

• Выбирая пускатель, убедитесь, что номинальный ток двигателя не превышает 40 А, а настройка реле РТТ-121 соответствует значению тока двигателя +-5 %.
• Проверяйте состояние контактов каждые 6 месяцев - окисление увеличивает нагрев и снижает срок службы.
• Если двигатель часто запускается (более 10 раз в час), рассмотрите возможность установки дополнительного терморезистора или частотника - класс 20 может не справиться с частыми циклами.
• Для удобства обслуживания используйте вспомогательный контакт (13NO-14NO) для подключения индикатора состояния вне шкафа.
• Не заменяйте реле РТТ-121 другим типом без согласования с конструкцией пускателя - он специально подобран по времени срабатывания и токовой характеристике.
