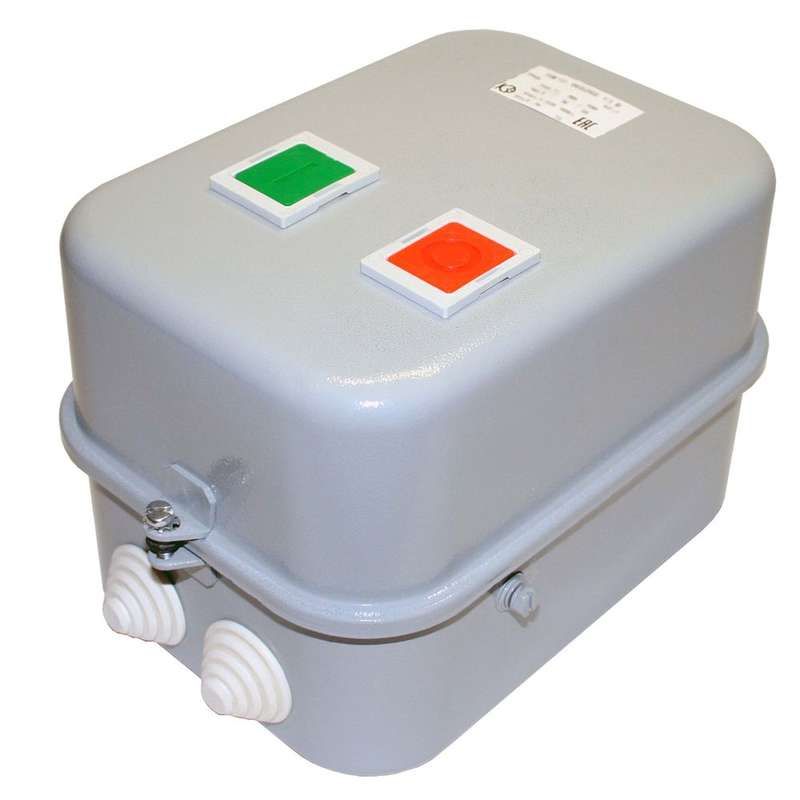

Пускатель электромагнитный ПМ12-040260 У3 В 220В (1з) РТТ-121 34.0А - 050260102ВВ220000610 КашинЗЭА

Пускатель электромагнитный У3 220В 1з РТТ-121 34.0А - это устройство для дистанционного запуска, остановки и защиты трёхфазных двигателей с короткозамкнутым ротором. Бренд КЗЭА и артикул 050260102вв220000610 указывают на серийную продукцию, предназначенную для стационарных промышленных систем. Пускатель сочетает в себе магнитный контактор и тепловое реле РТТ-121, обеспечивая надёжное управление и защиту от перегрузок.

Назначение и область применения

Пускатель электромагнитный У3 220В 1з РТТ-121 34.0А используется для коммутации и защиты электродвигателей мощностью до 18,5 кВт в сетях переменного тока 50/60 Гц с напряжением до 660 В. Применяется в стационарных установках: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ. Подходит для схем прямого пуска - когда двигатель включается сразу в сеть без плавного старта.

Технические характеристики

• Номинальный ток: 40 А (реальная нагрузка - до 34 А за счёт теплового реле РТТ-121)
• Напряжение катушки управления: 220 В переменного тока (AC)
• Количество контактов: 3 нормально открытых (НО), 1 нормально закрытый (НЗ)
• Тепловое реле защиты: да, модель РТТ-121, срабатывает при длительной перегрузке или обрыве фазы
• Номинальная мощность двигателя: 18,5 кВт
• Климатическое исполнение: У3 - работает при температуре от −25C до +55C, в условиях умеренного климата
• Степень защиты: IP40 - защита от твердых частиц больше 1 мм, но не от воды
• Способ монтажа: на монтажную плату (панель), не требует DIN-рейки
• Присоединение: винтовые зажимы для силовой цепи и цепи управления
• Класс отключения: 20 - время срабатывания теплового реле при 1,2×Iном составляет около 20 минут
• Индикация состояния: есть (светодиод или механический индикатор положения контактов)

Совместимость и монтаж

Пускатель электромагнитный У3 220В 1з РТТ-121 34.0А монтируется исключительно на жесткую монтажную плату. Не совместим с DIN-рейками. Для подключения используйте провода сечением до 4–6 мм2 - проверьте допустимую площадь винтовых зажимов перед монтажом. Катушка управления рассчитана на 220 В AC; подключение к 380 В вызовет выход из строя. Тепловое реле РТТ-121 предварительно выставлено на 34 А - при необходимости регулировки тока срабатывания требуется замена реле на другую модификацию.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12449-80 для электромагнитных пускателей. Защита IP40 исключает использование во влажных средах или на открытом воздухе. Индикация позволяет визуально контролировать состояние включения, снижая риск ошибочного обслуживания. Рекомендуется использовать ограничитель перенапряжения ОПН параллельно катушке для продления срока службы при коммутациях с высокими импульсами.

Преимущества

• Интегрированное тепловое реле РТТ-121 - не нуждается в внешней защите от перегрузок
• Чёткая классификация контактов: 3 НО + 1 НЗ - достаточно для большинства базовых схем управления
• Высокая надёжность винтовых соединений - минимум отказов при вибрациях
• Индикация состояния упрощает диагностику и обслуживание
• Климатическое исполнение У3 обеспечивает работу в типовых промышленных помещениях России

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP40 не защищает от брызг и осадков
• Не подходит для частотного регулирования или мягкого пуска - только прямой пуск
• Нельзя устанавливать на DIN-рейку - требуется жёсткая монтажная плата
• Тепловое реле не регулируется - если нужен другой ток срабатывания, придётся менять весь блок
• Максимальная рабочая температура - 55 C; при более высоких температурах возможны ложные срабатывания

Примеры использования

• Управление насосом водоснабжения мощностью 15 кВт в котельной
• Включение конвейера на пищевом производстве с частыми пусками
• Автоматический контроль вентилятора в HVAC-системе
• Стартовый элемент в схеме управления шлифовальным станком

Практические советы

• Перед первым включением проверьте соответствие напряжения катушки (220 В AC) - неверное питание выводит пускатель из строя
• При монтаже на плату соблюдайте минимальные расстояния между соседними аппаратами - нагрев при работе может повлиять на соседние устройства
• Если система часто включается/выключается, рекомендуется установить ОПН на катушку - это снизит вероятность пробоя изоляции
• Не используйте пускатель для однофазных двигателей - он рассчитан только на три фазы
• Проверяйте затяжку винтов через 1–2 месяца после начала эксплуатации - особенно при вибрационных нагрузках
