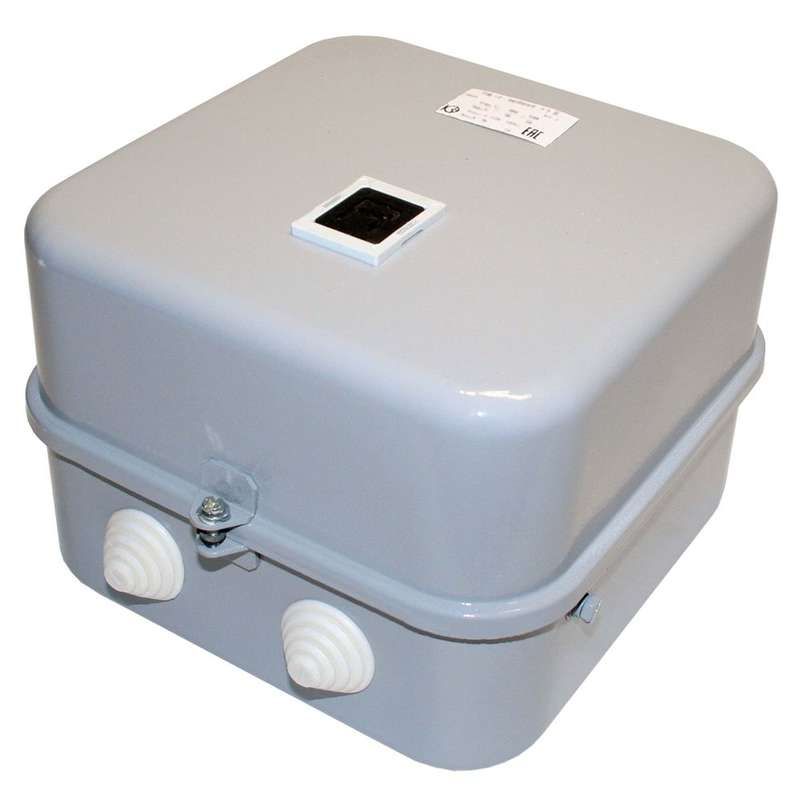

Пускатель электромагнитный ПМ12-040640 У3 220В (4з+2р) РТТ-121 34.0А - 050640422ВВ220000610 КашинЗЭА

Пускатель электромагнитный У3 220В 4 нормально-открытых + 2 нормально-закрытых контакта РТТ-121 34.0А - это реверсивный пускатель с тепловым реле для дистанционного управления трёхфазными двигателями, рассчитанный на работу в промышленных системах автоматизации. Бренд КЗЭА и артикул пм12-040640 указывают на серийную продукцию, предназначенную для стационарных установок.

Назначение и область применения

Пускатель электромагнитный У3 220В 4 нормально-открытых + 2 нормально-закрытых контакта РТТ-121 34.0А используется для удалённого включения, выключения и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для работы в стационарных промышленных системах: конвейерах, насосах, вентиляторах, станках. Тепловое реле обеспечивает защиту от длительных перегрузок и обрыва фазы. Комплекс из четырёх нормально-открытых и двух нормально-закрытых контактов позволяет реализовать сложные схемы управления, включая блокировки и индикацию состояния.

Технические характеристики

• Номинальный ток: 40 А (рабочий ток главной цепи)
• Номинальная мощность: 18,5 кВт - максимальная нагрузка для двигателя при напряжении 380 В
• Напряжение катушки управления: 220 В переменного тока (AC)
• Максимальное рабочее напряжение: 660 В - допустимый предел для силовой цепи
• Количество контактов: 4 нормально-открытых (НО) + 2 нормально-закрытых (НЗ)
• Климатическое исполнение: У3 - работает при температуре от −25 C до +55 C, в условиях умеренного климата
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли
• Способ монтажа: на монтажную плату (панель) - требует крепления на жестком основании
• Тип присоединения: винтовые зажимы для проводов в главной цепи
• Индикация: есть - сигнал о состоянии включения/выключения (без светодиодов, вероятно, механический флажок)
• Класс выпуска: 20 - время срабатывания теплового реле при перегрузке 20×Iном составляет около 1–2 секунд

Совместимость и монтаж

Пускатель электромагнитный У3 220В 4 нормально-открытых + 2 нормально-закрытых контакта РТТ-121 34.0А монтируется исключительно на монтажную плату. Не поддерживает DIN-рейку. Для подключения используйте провода сечением, соответствующим классу 40 А - рекомендуется 6–10 мм2. Винтовые зажимы затягиваются моментом 0,5–0,7 Нм; переизбыток усилия повредит корпус. Катушка управления питается от 220 В AC - не совместима с постоянным током. Обязательно проверьте соответствие напряжения питания катушки и напряжения сети управления. Монтаж должен выполняться в закрытом щите, так как степень защиты IP40 не защищает от влаги и пыли.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Тепловое реле обеспечивает защиту от перегрева двигателя, что снижает риск аварий. Применение ограничителей перенапряжений (ОПН) на катушке управления обязательно - они предотвращают пробой изоляции при коммутации. Без них срок службы катушки сокращается в 2–3 раза.

Преимущества

• Высокая надёжность благодаря проверенной конструкции КЗЭА
• Встроенные 6 контактов позволяют собирать схемы без внешних модулей
• Индикация состояния упрощает диагностику
• Тепловое реле встроенное - не требуется дополнительное оборудование
• Поддержка реверса - удобно для оборудования с изменяемым направлением движения

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита
• IP40 не допускает использование вне герметичных шкафов - запрещено в сырых, пыльных помещениях
• Не подходит для частотного регулирования - только пуск/останов/реверс
• Максимальная температура окружающей среды - 55 C; при более высоких значениях возможны отказы
• Только монтаж на плату - нельзя использовать с DIN-рейкой

Примеры использования

• Реверсивный пуск станка с ЧПУ - один пускатель управляет движением вперёд/назад
• Система вентиляции с двумя режимами: включение/выключение + аварийный реверс
• Ленточные конвейеры с функцией останова по перегрузке
• Автоматические линии с последовательным запуском нескольких двигателей через вспомогательные контакты

Практические советы

• Обязательно установите ОПН параллельно катушке - даже если он не указан в базовой комплектации
• Проверьте сечение проводов перед подключением: для 40 А минимум 6 мм2 медного провода
• При сборке схемы учтите, что два НЗ контакта можно использовать для блокировок - например, чтобы исключить одновременное включение прямого и обратного хода
• Не забудьте про вентиляцию вокруг аппарата - при работе на пределе нагрев достигает 55 C
• Артикулы пм12-040640 и 050640422вв220000610 - это одна модель; различия связаны с партиями производства
