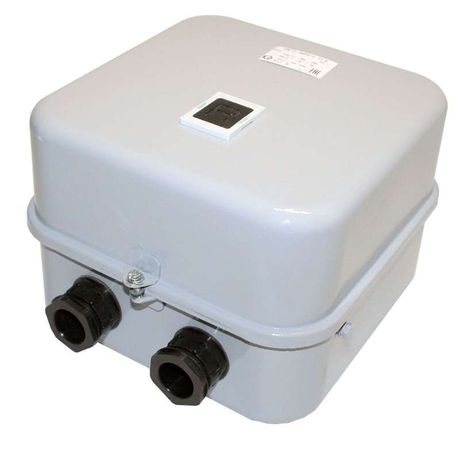

Пускатель электромагнитный ПМ12-040610 У2 В, 220В, (4з+2р), РТТ-121, 34,0А - 050610421ВВ220000610 КашинЗЭА

Пускатель электромагнитный У2 В 220В 4 нормально открытых + 2 нормально закрытых контакта РТТ-121 34А - это реверсивный пускатель с тепловым реле для дистанционного управления трёхфазными двигателями до 18,5 кВт. Произведён компанией КЗЭА, артикулы 050610421вв220000610 и пм12-040610.

Назначение и область применения

Пускатель электромагнитный У2 В 220В 4 нормально открытых + 2 нормально закрытых контакта РТТ-121 34А предназначен для коммутации и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для систем, где требуется реверсирование - например, конвейеры, насосы, вентиляторы, станки с изменяемым направлением вращения. Обеспечивает дистанционный запуск, остановку и переключение направления вращения. Тепловое реле защищает двигатель от длительных перегрузок и обрыва фазы.

Технические характеристики

• Род тока: переменный (AC), частота 50–60 Гц
• Номинальное напряжение главной цепи: до 660 В
• Номинальный ток: 40 А
• Номинальная мощность: 18,5 кВт
• Напряжение катушки управления: 220 В AC
• Количество контактов: 4 нормально открытых (НО), 2 нормально закрытых (НЗ)
• Тепловое реле: есть, регулируемое, для защиты от перегрузки
• Климатическое исполнение: У2 - для работы при температуре от −25C до +55C
• Степень защиты: IP54 - защита от пыли и брызг воды с любого направления
• Способ монтажа: на монтажную плату (панель)
• Присоединение главной цепи: винтовые зажимы
• Индикация состояния: да (светодиоды или механический индикатор - тип не указан)
• Класс выпуска: Class 20 - время срабатывания теплового реле при 1,2×Iном ≈ 20 минут

Совместимость и монтаж

Пускатель электромагнитный У2 В 220В 4 нормально открытых + 2 нормально закрытых контакта РТТ-121 34А монтируется на DIN-рейку или жесткую металлическую плату. Присоединение силовых проводов - через винтовые зажимы, допускается использование медных многожильных проводов с наконечниками. Управляющая катушка рассчитана на 220 В AC - важно соблюдать соответствие напряжения питания. Контакты можно использовать для управления внешними устройствами: сигналы о состоянии пускателя, блокировки, индикация. Монтаж требует свободного доступа для обслуживания и теплоотвода - не закрывать корпус плотными материалами.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Защита IP54 обеспечивает безопасную работу в помещениях с повышенной влажностью или пылью - например, цехах, складах, на открытых площадках под навесом. Тепловое реле предотвращает повреждение двигателя при перегреве. Для снижения импульсных помех на катушке рекомендуется установить ограничитель перенапряжений ОПН параллельно катушке управления - особенно при использовании с частотными преобразователями или слаботочными контроллерами.

Преимущества

• Высокая надёжность благодаря проверенной конструкции КЗЭА
• Встроенные 6 контактов (4 НО + 2 НЗ) позволяют реализовать сложные схемы управления без внешних модулей
• Тепловое реле встроенное - экономит место и исключает необходимость отдельного устройства
• Индикация состояния упрощает диагностику и обслуживание
• Климатическое исполнение У2 и степень защиты IP54 обеспечивают долгий срок службы в условиях производства

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +55C - возможен отказ теплового реле
• Не используется во взрывоопасных средах - отсутствует взрывозащита
• Не подходит для частотного управления - работает только при прямом включении в сеть
• Нет встроенных функций автоматического повторного включения - требуется внешний контроллер для автопуска
• Отсутствуют световые сигнализаторы - индикация не цветовая, возможно, только механическая

Примеры использования

• Реверсивная система подъёмного механизма на заводе
• Управление вентилятором с переключением режимов «впуск/выпуск» воздуха
• Автоматическая линия конвейера с двумя направлениями движения
• Циркулярная пила с кнопками «вперёд / назад»
• Насосная станция с резервированием и реверсом для продувки труб

Практические советы

• Проверьте совпадение напряжения катушки (220 В AC) с источником управления - неверное питание вызывает нагрев и выход из строя
• При монтаже используйте наконечники на проводах - они предотвращают ослабление контактов при вибрации
• Убедитесь, что расстояние до других аппаратов позволяет открыть крышку для обслуживания - минимум 50 мм
• Для защиты от скачков напряжения установите ОПН прямо на клеммы катушки
• При работе в условиях высокой пыли периодически осматривайте контакты - даже IP54 не гарантирует полную герметичность при длительной эксплуатации
• Пускатель РТТ-121 34А совместим с другими элементами серии от КЗЭА - можно легко заменить аналогичные модели при ремонте
