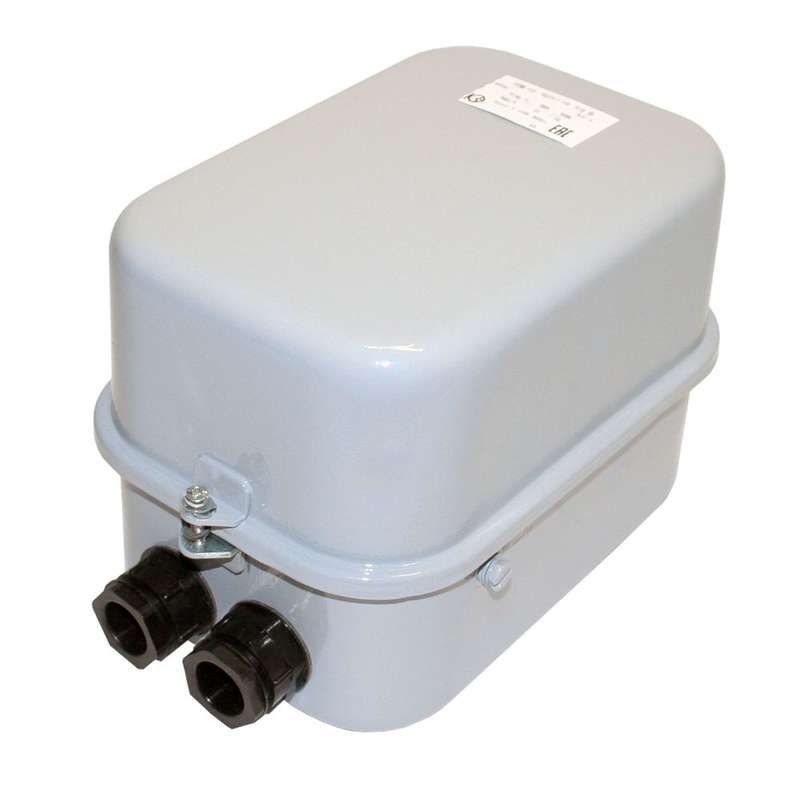

Контактор электромагнитный ПМ12-025110 У2 В 380В (1з) - 040110101ВВ380000010 КашинЗЭА

Контактор электромагнитный У2 380В 1з/1НО от КЗЭА (артикулы пм12-025110 и 040110101вв380000010) предназначен для дистанционного включения и отключения трёхфазных электродвигателей мощностью до 11 кВт. Он работает в сетях переменного тока с напряжением до 660 В и оснащён винтовыми зажимами для надёжного подключения проводов.

Назначение и область применения

Контактор электромагнитный У2 380В 1з/1НО используется в системах автоматического управления электроприводами. Подходит для запуска, остановки и коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в стационарных установках: на конвейерах, насосах, вентиляторах, станках и другом оборудовании, где требуется частое включение/выключение без механического воздействия.

Технические характеристики

• Род тока: Переменный (AC), частота 50–60 Гц
• Напряжение питания катушки: 380 В - требует точного соответствия для надёжного срабатывания
• Номинальный ток: 25 А - способен выдерживать длительную нагрузку до этого значения
• Номинальная мощность двигателя: До 11 кВт - оптимальная нагрузка для данного аппарата
• Количество контактов: 3 нормально открытых (3НО) + 1 нормально закрытый (1НЗ) - позволяет реализовать базовые схемы управления
• Напряжение коммутируемой цепи: До 660 В - выше рабочего напряжения катушки, что допускает применение в высоковольтных сетях
• Способ монтажа: На монтажную плату - требует установки на печатную плату или жесткий основание
• Степень защиты: IP54 - защищён от пыли и брызг воды, но не герметичен
• Тип подключения: Винтовые зажимы - обеспечивают прочное соединение, требуют периодической проверки затяжки
• Исполнение: Нереверсивное - не поддерживает изменение направления вращения двигателя
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25C до +40C, в условиях умеренного климата с повышенной влажностью

Совместимость и монтаж

Контактор электромагнитный У2 380В 1з/1НО монтируется исключительно на монтажную плату. Его корпус имеет фиксирующие отверстия, совпадающие с типовыми размерами плат. Не подходит для крепления на DIN-рейку. При сборке схемы важно соблюдать расстояние между контактами и другими элементами - минимум 10 мм для предотвращения пробоя. Подключение силовых проводов выполняется через винтовые зажимы: сечение медного провода - до 4 мм2, алюминиевого - до 6 мм2. Обязательно использовать шайбы и правильно затягивать винты - слабый контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1. Защита IP54 обеспечивает безопасную эксплуатацию в помещениях с возможным попаданием пыли и капель воды. Для защиты катушки от импульсных перенапряжений рекомендуется установить ограничитель перенапряжения (ОПН) параллельно её выводам - особенно при использовании с частотными преобразователями или при частых включениях.

Преимущества

• Высокая надёжность коммутации при частых циклах включения (до 600 раз в час)
• Устойчивость к перегрузкам благодаря термостабильным материалам контактов
• Чёткая визуальная индикация положения контактов (по состоянию рычага)
• Простота замены при необходимости - доступ к контактам без демонтажа всей системы
• Совместимость с большинством стандартных плат управления

Ограничения применения

• Не предназначен для реверса двигателя - требует внешнего реверсивного контактора
• Не работает при напряжении ниже 85% от номинала (323 В) - возможны отказы при просадках сети
• Не подходит для взрывоопасных сред - отсутствует взрывозащита
• Не следует использовать в местах с постоянным потоком воды или погружением - IP54 не гарантирует герметичность
• Не рекомендован для работы при температурах ниже −25C или выше +40C - снижается срок службы катушки

Примеры использования

• Автоматизация конвейерной линии на пищевом заводе
• Управление насосом в системе водоснабжения
• Включение вентилятора охлаждения в электрошкафе
• Коммутация электродвигателя воздуходувки в производстве пластиков

Практические советы

• Проверяйте напряжение на катушке перед первым включением - неверное питание (например, 220 В вместо 380 В) приведёт к невозможности срабатывания
• При монтаже на плату используйте изолирующие прокладки - контакт с металлическими деталями может вызвать короткое замыкание
• Обязательно подключите ОПН на катушку, если устройство управляет двигателем через частотник - это продлит жизнь контактору
• Проверяйте состояние контактов каждые 6 месяцев - окисление или подгорание снижают долговечность
• Не используйте этот контактор для управления однофазными нагрузками свыше 25 А - он не предназначен для таких задач
