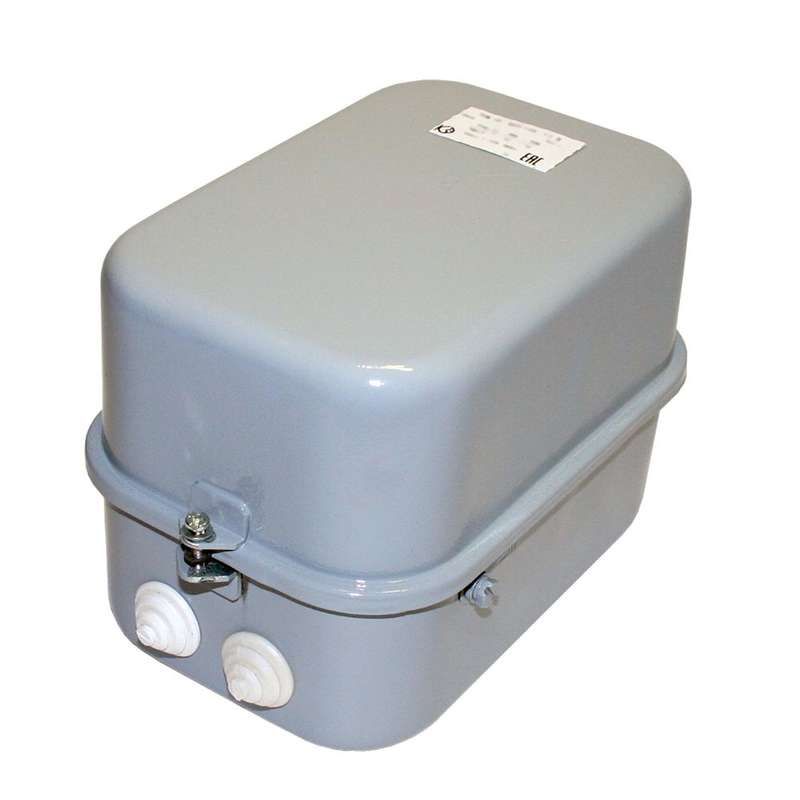

Контактор электромагнитный ПМ12-025140 У3 В 220В (1з) - 040140102ВВ220000010 КашинЗЭА

Контактор электромагнитный У3 В 220В 25А 1НО от КЗЭА г.Кашин предназначен для дистанционного включения и выключения нагрузки в сетях переменного тока, особенно в системах управления электродвигателями. Этот контактный аппарат с одним нормально открытым и одним нормально закрытым контактом подходит для монтажа на плату и работает при напряжении 220 В. Артикулы 040140102вв220000010 и пм12-025140 соответствуют одному и тому же устройству.

Назначение и область применения

Контактор электромагнитный У3 В 220В 25А 1НО используется для коммутации силовых цепей в системах автоматического управления. Он применяется для запуска, остановки и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором, работающих на напряжении до 660 В и частоте 50–60 Гц. Подходит для стационарных установок: станков, насосов, вентиляторов, конвейеров. Не предназначен для реверса - только прямое включение.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока
• Номинальный ток главных контактов: 25 А
• Тип тока: переменный (AC)
• Количество контактов: 1 нормально открытый (НО), 1 нормально закрытый (НЗ)
• Рассчитан на мощность двигателя до 11 кВт
• Климатическое исполнение: У3 - для умеренного климата, с возможностью работы при температуре от −40 C до +40 C
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли
• Способ монтажа: на печатную плату (SMD/PCB)
• Тип подключения: винтовые зажимы
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя

Совместимость и монтаж

Контактор электромагнитный У3 В 220В 25А 1НО рассчитан на установку на печатную плату. Его корпус имеет стандартные выводы для пайки или вставки в разъём. Для надёжной работы необходимо соблюдать посадочные размеры и шаг выводов. Монтаж требует точного совпадения с отверстиями на плате - допуск не более +-0,2 мм. Не используйте этот контактор в шкафах с высокой степенью запыленности - IP40 не обеспечивает защиту от пыли. Подключение проводов выполняйте через винтовые зажимы с моментом затяжки 0,5–0,8 Нм - переусиливать нельзя, чтобы не повредить пластиковые детали.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Применяется в соответствии с классом безопасности II. Для защиты катушки от импульсных перенапряжений рекомендуется использовать ограничитель перенапряжения ОПН, установленный параллельно её выводам. Это снижает риск пробоя изоляции и продлевает срок службы аппарата.

Преимущества

• Высокая механическая прочность корпуса для условий длительной эксплуатации
• Надёжная коммутация при токе до 25 А благодаря качественной медной системе контактов
• Простота интеграции в платы управления благодаря компактному форм-фактору
• Поддержка стандартного напряжения 220 В - совместим с большинством промышленных контроллеров
• Одинаковая функциональность для обоих артикулов: 040140102вв220000010 и пм12-025140

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют два набора контактов для переключения фаз
• IP40 не позволяет применять в условиях повышенной влажности, пыли или на открытом воздухе
• Не предназначен для частого включения-выключения (>1200 раз/час) - это снизит срок службы контактов
• Не работает при постоянном токе - только переменный ток 50/60 Гц
• Требует внешней защиты от перегрузок и обрыва фаз - сам по себе не является пускателем с тепловым реле

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу от PLC
• Включение вентилятора охлаждения на станке после достижения заданной температуры
• Автоматический запуск конвейера при наличии сигнала от датчика наличия продукта
• Коммутирование нагревательных элементов в термокамере с помощью микроконтроллера

Практические советы

• Проверьте соответствие напряжения катушки (220 В) перед подключением - неверное питание вызывает перегрев или отказ
• При использовании на плате обеспечьте достаточное расстояние до других компонентов - контактный механизм создаёт электромагнитное поле
• Для долгой службы контактов не коммутируйте сверхтоки выше 25 А даже кратковременно
• Обязательно установите ОПН на катушку, если источник управления - транзисторный выход или частотный преобразователь
• Артикулы 040140102вв220000010 и пм12-025140 взаимозаменяемы - различаются только номерами партий, но не конструкцией
