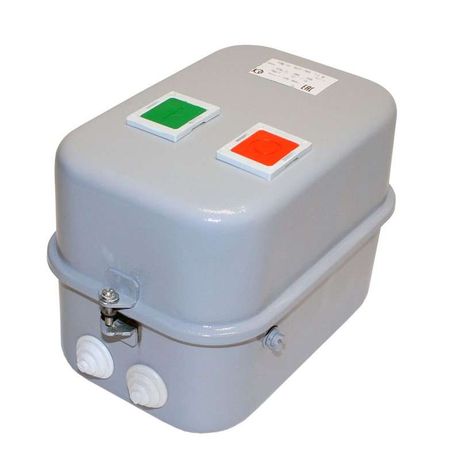

Контактор электромагнитный нереверсивный ПМ12-025160 У3 В, 220В, (1з) - 040160102ВВ220000010 КашинЗЭА

Контактор электромагнитный нереверсивный У3 В 220В 1 нормально открытый контакт от КЗЭА (артикулы 040160102вв220000010 и пм12-025160) предназначен для дистанционного включения и отключения нагрузки в цепях переменного тока, особенно в системах управления электродвигателями. Он работает с катушкой на 220 В и имеет один нормально открытый и один нормально закрытый вспомогательный контакт.

Назначение и область применения

Контактор электромагнитный нереверсивный У3 В 220В 1 нормально открытый контакт используется для коммутации силовых цепей с током до 25 А и напряжением до 660 В. Применяется в стационарных установках для запуска, остановки и контроля работы трёхфазных асинхронных двигателей мощностью до 11 кВт. Подходит для автоматических систем управления, где требуется надёжное включение/выключение без реверса. Не предназначен для частого включения-выключения более 600 раз в час.

Технические характеристики

• Тип тока: переменный (50–60 Гц)
• Напряжение питания катушки: 220 В
• Номинальный ток главных контактов: 25 А
• Максимальное рабочее напряжение: 660 В
• Номинальная мощность двигателя: 11 кВт
• Количество контактов: 1 нормально открытый (НО), 1 нормально закрытый (НЗ)
• Способ подключения: винтовые зажимы
• Степень защиты: IP40 (защита от предметов больше 1 мм, но не от воды)
• Климатическое исполнение: У3 (для умеренного климата, температура от −25C до +40C)
• Способ монтажа: на монтажную плату (PCB)

Совместимость и монтаж

Контактор электромагнитный нереверсивный У3 В 220В 1 нормально открытый контакт монтируется на печатной плате через выводы. Убедитесь, что отверстия в плате соответствуют шагу и диаметру выводов аппарата. При монтаже соблюдайте рекомендованное расстояние между соседними устройствами - минимум 10 мм для обеспечения теплоотвода. Не допускается механическое воздействие на корпус во время пайки. Для подключения используйте провода сечением 0,5–4 мм2. Винтовые зажимы затягиваются моментом 0,4–0,5 Нм - переусиливать нельзя, чтобы не повредить пластиковые элементы.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Сертифицирован для использования в электроустановках до 1000 В. Степень защиты IP40 исключает попадание твёрдых частиц крупнее 1 мм, но не защищает от влаги - не применяйте в сырых помещениях без дополнительной герметизации. Работает в условиях, не содержащих взрывоопасных смесей.

Преимущества

• Надёжная коммутация при высоких токах благодаря медным контактам и прочному механизму
• Устойчивость к перепадам напряжения +-10% от номинала 220 В
• Встроенные вспомогательные контакты позволяют реализовать блокировки и сигнализацию без внешних модулей
• Минимальные габариты для монтажа на PCB - экономия места в шкафах управления
• Работает в широком диапазоне температур, характерном для промышленных помещений в средней полосе России

Ограничения применения

• Не подходит для реверсивных схем - отсутствует блокировка против одновременного включения двух направлений
• IP40 не позволяет использовать в условиях повышенной влажности, пыли или на улице
• Не рассчитан на частое включение (>600 циклов/час); для таких задач нужен пускатель с удвоенной долговечностью
• Не содержит встроенную тепловую защиту - требует внешнего теплового реле при защите двигателя от перегрузки
• Не совместим с постоянным током - катушка сработает некорректно при подаче DC

Примеры использования

• Управление насосами в системах водоснабжения
• Включение конвейеров на пищевых и химических производствах
• Автоматизация станков с ЧПУ, где требуется дистанционный старт/останов
• Системы освещения промышленных площадок с контролем по таймеру
• Цепи управления вентиляторами и компрессорами в HVAC-системах

Практические советы

• Обязательно подключите ограничитель перенапряжения (ОПН) параллельно катушке - это продлит срок службы контактора при отключении индуктивной нагрузки.
• Проверьте соответствие сечения проводов и момента затяжки винтов перед первым включением - плохой контакт вызывает нагрев и выход из строя.
• Если контактор установлен в шкафу с другими аппаратами, обеспечьте принудительную вентиляцию - перегрев снижает ресурс.
• Для сложных схем с несколькими контактами используйте вспомогательные контакты (НО и НЗ) для создания самоблокировок и сигналов состояния.
• При замене убедитесь, что новый аналог имеет те же типы контактов и класс защиты - даже небольшое отличие может нарушить работу всей системы.
