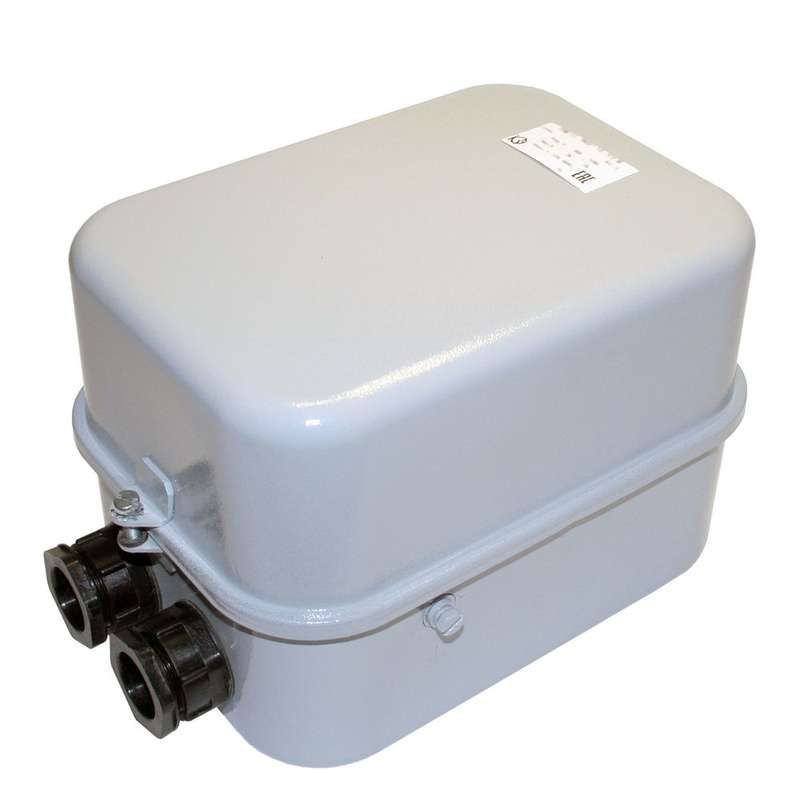

Контактор электромагнитный ПМ12-040110 У2 В 380В (1з) - 050110101ВВ380000010 КашинЗЭА

Контактор электромагнитный У2 380В 1з/1НО от КЗЭА (артикулы пм12-040110 и 050110101вв380000010) предназначен для дистанционного включения и отключения трёхфазных электродвигателей в промышленных системах управления. Он работает при напряжении 380 В в цепи управления и рассчитан на нагрузку до 40 А, обеспечивает надёжную коммутацию в условиях повышенной запылённости благодаря защите IP54.

Назначение и область применения

Контактор электромагнитный У2 380В 1з/1НО используется для удалённого управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Применяется в стационарных установках: на конвейерах, насосах, вентиляторах, станках с ЧПУ и других устройствах, где требуется частое включение/выключение без механического воздействия.

Не предназначен для реверса - только прямое включение. Подходит для работы в сетях переменного тока 50–60 Гц с максимальным напряжением 660 В.

Технические характеристики

• Напряжение питания цепи управления: 380 В переменного тока
• Номинальный ток главных контактов: 40 А
• Номинальная мощность двигателя: 18,5 кВт
• Род тока: Переменный (AC)
• Количество контактов: 3 нормально открытых (3НО) + 1 нормально закрытый (1НЗ)
• Максимальное рабочее напряжение: 660 В
• Климатическое исполнение: У2 - для умеренного климата, температурный диапазон от −25C до +40C
• Степень защиты: IP54 - защита от пыли (не полностью герметична) и брызг воды со всех сторон
• Способ монтажа: На монтажную плату (панель)
• Тип подключения: Винтовые зажимы
• Исполнение: Нереверсивное - не поддерживает изменение направления вращения двигателя

Совместимость и монтаж

Контактор электромагнитный У2 380В 1з/1НО монтируется исключительно на монтажную плату. Для установки требуются отверстия под крепёжные элементы, соответствующие габаритам аппарата. Подключение проводов - через винтовые зажимы; рекомендуется использовать жилы сечением до 10 мм2.

Подключение цепи управления выполняется к катушке - напряжение 380 В должно точно соответствовать указанному значению. Отклонение более чем +-10% снижает срок службы катушки и может вызвать её перегрев.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1. Обладает классом изоляции, обеспечивающим безопасную работу при напряжении до 660 В. Работает в соответствии с правилами электроустановок (ПУЭ) для устройств автоматического управления.

Для защиты от импульсных перенапряжений, возникающих при отключении катушки, рекомендуется установить ограничитель перенапряжения (ОПН) параллельно катушке. Это особенно важно при использовании с реле или PLC, чувствительными к скачкам напряжения.

Преимущества

• Высокая надёжность коммутации при частых включениях - до 600 операций в час
• Защита IP54 позволяет применять в помещениях с высокой запылённостью и возможностью попадания брызг
• Чёткая схема контактов: 3НО+1НЗ - удобна для реализации базовой логики управления (например, аварийная остановка по сигналу НЗ)
• Винтовое подключение обеспечивает прочное и долговечное соединение без необходимости специальных инструментов
• Совместим с большинством стандартных монтажных плат и шасси промышленного оборудования

Ограничения применения

• Не подходит для реверсивных схем - нельзя использовать для изменения направления вращения двигателя
• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита
• IP54 не гарантирует защиту от прямого потока воды или погружения - не применяется на улице или в сырых помещениях без дополнительной защиты
• Не имеет встроенной тепловой защиты - для защиты от перегрузок необходимо использовать внешнее реле перегрузки
• Монтаж только на плату - невозможно крепление на DIN-рейку

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу от датчика уровня
• Автоматический запуск вентилятора в цеху после достижения заданной температуры
• Коммутирование электродвигателя конвейера в пищевой промышленности
• Управление станком с ЧПУ: включение шпинделя по программе

Практические советы

• Проверьте соответствие напряжения катушки (380 В) перед подключением - неверное питание приведёт к выходу из строя контактора
• При монтаже на плату соблюдайте минимальные расстояния между контактами и другими элементами - избегайте коротких замыканий
• Используйте термоусадочные трубки или изолирующие колпачки на винтовых зажимах для предотвращения случайного касания токоведущих частей
• Для длительной эксплуатации регулярно проверяйте затяжку винтов - ослабление контакта вызывает нагрев и повреждение
• Если система использует частотный преобразователь или PLC - обязательно установите ОПН на катушку контактора электромагнитный У2 380В 1з/1НО
