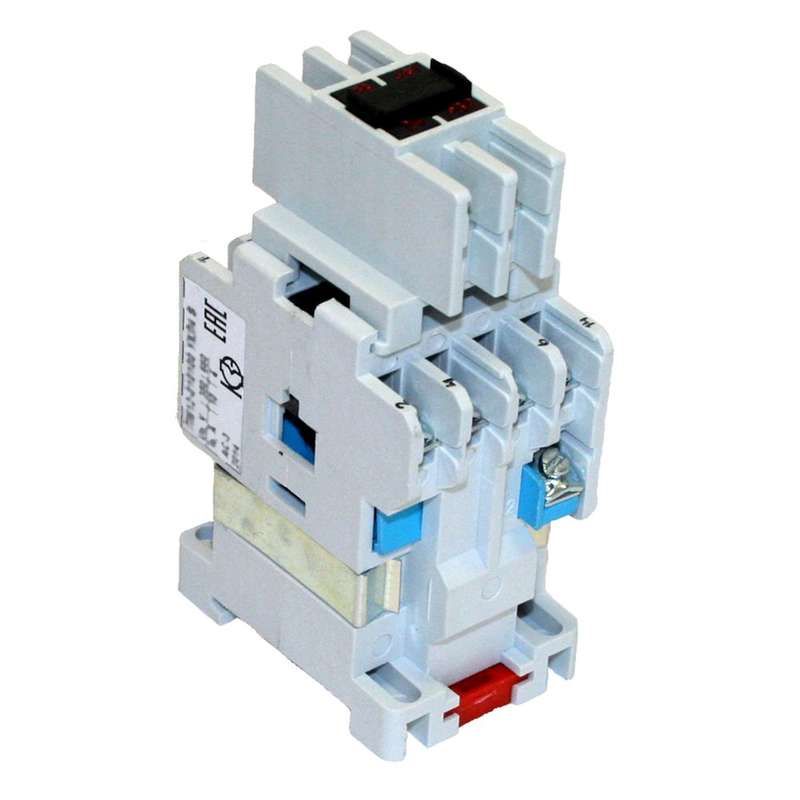

Пускатель магнитный ПМ 12-010100 220В (1з+2р) Кашин 020100120ВВ220000010 КашинЗЭА

Магнитный пускатель КЗЭА 020100120вв220000010 предназначен для дистанционного включения и выключения электроприводов с питанием от сети 220 В переменного тока. Устройство имеет один нормально открытый и два нормально закрытых контакта - это позволяет использовать его в базовых схемах управления, где требуется коммутировать нагрузку и передавать сигналы состояния.

Назначение и область применения

Пускатель КЗЭА 020100120вв220000010 применяется для управления однофазными и трёхфазными электродвигателями мощностью до 4–5 кВт при напряжении 220 В. Подходит для стационарных установок: насосов, вентиляторов, компрессоров, конвейеров, станков с простым циклом запуска/останова. Не предназначен для частого реверса или регулярной работы в режиме пуска под нагрузкой более 10 А.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания катушки: 220 В
• Номинальный ток контактов: 10 А
• Количество контактов: 1 нормально открытый (НО), 2 нормально закрытых (НЗ)
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Частота: 50–60 Гц

Совместимость и монтаж

Пускатель КЗЭА 020100120вв220000010 монтируется на DIN-рейку шириной 35 мм. Подключение силовых контактов выполняется через винтовые зажимы - допустимо использование проводов сечением до 2,5 мм2. Управляющая катушка подключается к цепям управления 220 В. Для надёжной работы рекомендуется соблюдать полярность подключения - хотя устройство работает с любым чередованием фаз, неверная схема может повлиять на работу вспомогательных контактов в сложных системах автоматизации.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1. Защита корпуса IP20 - не предназначено для установки во влажных или пыльных средах без дополнительной защиты. Отсутствие встроенной тепловой защиты требует внешнего термореле при работе с двигателями длительного режима.

Преимущества

• Простая и проверенная конструкция - высокая отказоустойчивость при правильном применении
• Стандартные размеры и крепление - совместим со всеми типами DIN-реек и шкафами управления
• Наличие двух НЗ контактов позволяет реализовать функции сигнализации состояния (например, “двигатель работает” или “система заблокирована”) без дополнительных реле

Ограничения применения

• Не используется для реверсивных схем - нельзя менять направление вращения двигателя
• Не рассчитан на частые пуски (более 60 раз в час) - риск сваривания контактов
• Не защищён от перегрузки - обязательно использование внешнего теплового реле при управлении двигателем
• Работает только при напряжении 220 В +-10%; при снижении напряжения ниже 180 В возможен отказ втягивания якоря

Примеры использования

• Управление бытовым насосом воды в системе автономного водоснабжения
• Включение вентилятора охлаждения в электрошкафе по температурному сигналу
• Автоматическое включение светового оборудования на площадке после срабатывания датчика движения

Практические советы

• При использовании в цепях с индуктивной нагрузкой (электродвигатели) рекомендуется установить ограничитель перенапряжений (ОПН) параллельно катушке - это продлит срок службы устройства
• Проверьте посадочные размеры перед монтажом - пускатель КЗЭА 020100120вв220000010 имеет стандартную ширину, но отличается от некоторых аналогов формой клемм
• Не используйте этот пускатель для управления нагрузками выше 10 А - даже кратковременные перегрузки могут привести к выходу из строя контактов
• Если нужен реверс - выбирайте другой пускатель или используйте две единицы в составе реверсивной схемы
