Контактор электромагнитный ПМЕ-213 УХЛ4 В, 220В, (2з+2р) - 080213220ВВ220000000 КашинЗЭА

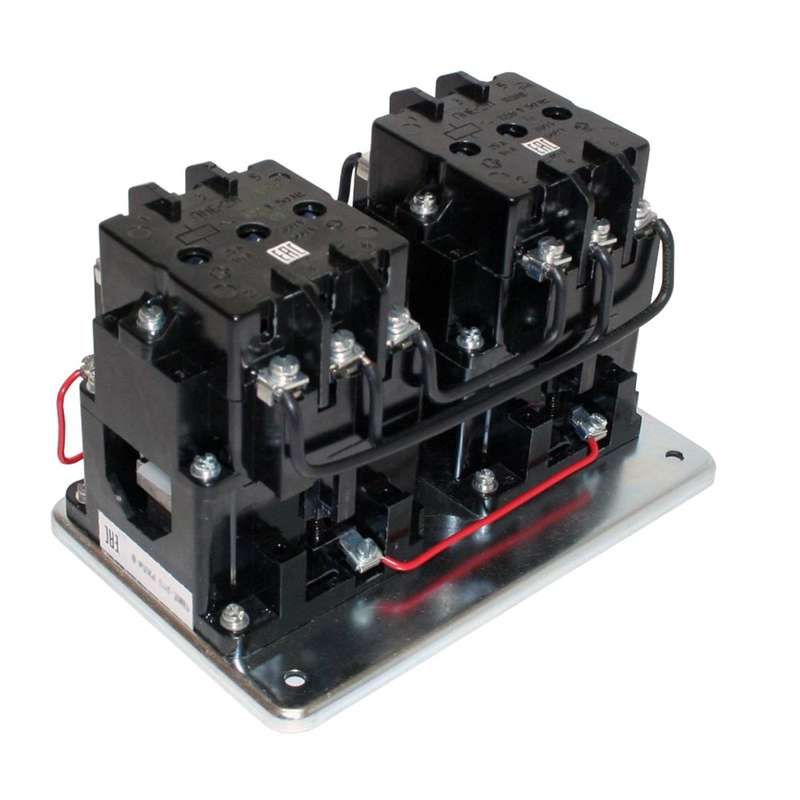

Контактор электромагнитный УХЛ4 В 220В 25А 2НО+2НЗ от КЗЭА (артикулы 080213220вв220000000 и ПМЕ-213) предназначен для дистанционного управления трёхфазными двигателями - включать, выключать и менять направление вращения. Он работает в сетях переменного тока с напряжением до 660 В и рассчитан на нагрузку до 11 кВт.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 220В 25А 2НО+2НЗ используется как реверсивный элемент в системах управления электроприводами. Подходит для стационарных установок, где требуется частое включение/выключение и изменение направления вращения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в промышленном оборудовании: конвейерах, насосах, вентиляторах, станках с реверсивной функцией.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать нагрузку до 11 кВт при 380 В
• Напряжение питания катушки: 220 В переменного тока (AC)
• Максимальное рабочее напряжение: 660 В
• Частота: 50–60 Гц
• Количество контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Исполнение: реверсивное - позволяет переключать фазы для изменения направления вращения двигателя
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Тип присоединения: винтовые зажимы - надёжное и проверенное соединение проводов
• Способ монтажа: на монтажную плату - требует установки на жесткую поверхность с креплением болтами
• Степень защиты: IP00 - нет защиты от внешних воздействий; корпус полностью открытый

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 220В 25А 2НО+2НЗ монтируется исключительно на монтажную плату. Для работы необходима сборка с другим реверсивным контактором - он не работает самостоятельно, а образует пару с противоположным контактором для переключения фаз. Винтовые зажимы подходят для проводов сечением до 4 мм2. Обязательно соблюдайте правильную последовательность подключения фаз - ошибка вызывает короткое замыкание между двумя контакторами.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1. Не имеет встроенной защиты от перегрузок или обрыва фаз - эти функции должны обеспечивать внешние тепловые реле или автоматические выключатели. Для предотвращения пробоя катушки при отключении рекомендуется использовать ограничитель перенапряжения ОПН, установленный параллельно её выводам.

Преимущества

• Высокая механическая прочность и долговечность за счёт качественного изготовления от КЗЭА
• Наличие двух НО и двух НЗ контактов позволяет реализовать сложные схемы управления без дополнительных модулей
• Работает в широком диапазоне температур - подходит для холодных и влажных помещений
• Простая совместимость с другими устройствами серии ПМЕ

Ограничения применения

• Не допускается использование в открытом воздухе - степень защиты IP00 не защищает от пыли, влаги и механических повреждений
• Требуется обязательная установка в распределительный щит с защитным кожухом
• Не подходит для частого включения более 600 раз в час - высокая частота сокращает срок службы контактов
• Не содержит встроенную защиту - обязательно применение внешних средств защиты от перегрузки и обрыва фаз

Примеры использования

• Реверсивный привод конвейера - один контактор включает движение вперёд, второй - назад
• Подъёмник с возможностью опускания и подъёма
• Циркулярная пила с функцией быстрой смены направления вращения диска
• Вентиляционные системы с принудительной сменой режима потока

Практические советы

• Выбирайте контактор только в паре - один экземпляр не обеспечивает реверс, нужен ещё один аналогичный или специально предназначенный для этого
• Проверьте посадочные отверстия на плате перед монтажом - они должны точно соответствовать форме основания контактора
• Обязательно используйте ОПН на катушке - даже если производитель не указывает его как обязательный, это продлит жизнь контактору
• Не затягивайте винты слишком сильно - можно повредить изоляцию или деформировать контактные планки
• При использовании в условиях запылённости - регулярно очищайте контакты и внутреннюю часть аппарата, так как IP00 не препятствует попаданию пыли
