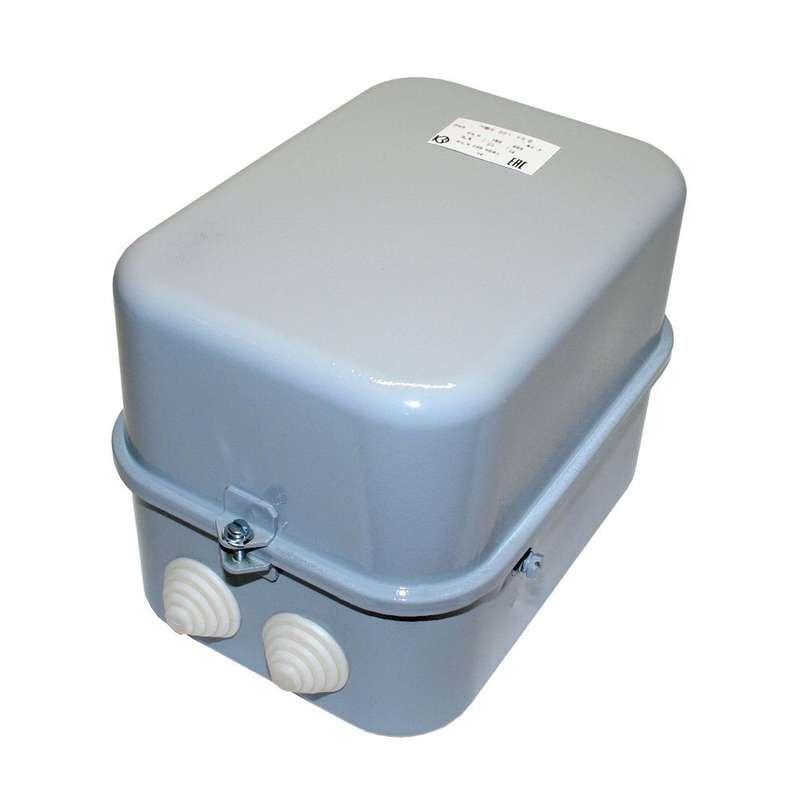

Контактор электромагнитный ПМЕ-221 У3 В 220В (2з+2р) - 080221222ВВ220000000 КашинЗЭА

Контактор электромагнитный У3 В 220В 2 нормально открытых + 2 нормально закрытых контакта от КЗЭА (арт. PME-221 / 080221222вв220000000) предназначен для коммутации силовых цепей переменного тока в системах автоматического управления, особенно там, где требуется надёжное включение/выключение нагрузки без механического воздействия.

Назначение и область применения

Контактор электромагнитный У3 В 220В 2 нормально открытых + 2 нормально закрытых контакта используется для дистанционного управления мощными нагрузками - в первую очередь трёхфазными асинхронными двигателями с короткозамкнутым ротором. Подходит для стационарных установок: станков, насосов, конвейеров, вентиляционных систем. Коммутирует ток до 25 А при напряжении до 660 В и частоте 50–60 Гц. Вспомогательные контакты применяются для формирования сигналов обратной связи, блокировок или управления другими устройствами в цепях управления.

Технические характеристики

• Напряжение катушки управления: 220 В переменного тока - требует питания именно этой величины для срабатывания;
• Номинальный ток главных контактов: 25 А - максимальный допустимый ток через силовые контакты;
• Число контактов: 2 нормально открытых (НО) и 2 нормально закрытых (НЗ);
• Род тока: переменный (AC) - не постоянному току;
• Напряжение изоляции: до 660 В - обеспечивает безопасную работу в сетях высокого напряжения;
• Климатическое исполнение: У3 - рассчитан на умеренный климат с температурой от −40 C до +40 C и повышенной влажностью;
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли; не подходит для сырых или запылённых сред без корпуса;
• Способ подключения: винтовые зажимы - удобны для многожильных проводов и одножильных с наконечниками;
• Способ монтажа: на монтажную плату - крепится прямо на печатную плату, не требует DIN-рейки.

Совместимость и монтаж

Контактор электромагнитный У3 В 220В 2 нормально открытых + 2 нормально закрытых контакта монтируется исключительно на печатную плату. Его выводы подходят для пайки или установки в разъёмные соединения. Для работы необходим источник управления 220 В AC. Обязательно проверьте соответствие площади платы и шага выводов перед установкой. Не совместим с DIN-рейками - для таких решений выбирайте другие модели.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р МЭК 60947-4-1. Соответствует классу безопасности II. Относится к категории потребителей III. Применяет материалы, соответствующие нормам горючести UL94 V-2. Для защиты катушки от импульсных перенапряжений рекомендовано использовать ограничители перенапряжений ОПН, установленные параллельно катушке.

Преимущества

• Высокая долговечность благодаря качественной сборке и материалам производства КЗЭА;
• Наличие двух НО и двух НЗ контактов позволяет реализовать сложные алгоритмы управления без внешних модулей;
• Фиксированная конструкция снижает риск случайного расшатывания контактов при вибрации;
• Поддержка рабочего напряжения до 660 В делает его универсальным для большинства промышленных сетей;
• Простое подключение винтовыми зажимами - не требует специнструментов.

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - степень защиты IP40 недостаточна;
• Не работает при питании постоянным током - катушка рассчитана только на переменный ток 220 В;
• Не выдерживает прямого попадания воды или значительного загрязнения - нуждается в герметизации или установке внутри щита;
• Не имеет встроенной тепловой защиты - необходимо применять отдельные термореле при работе с двигателями;
• Не подлежит ремонту - при выходе из строя замена обязательна.

Примеры использования

• Управление двигателем воздуходувки в системе вентиляции - включение по команде контроллера через один НО контакт, сигнализация состояния через НЗ;
• Автоматизация конвейера: два НО контакта задействуют стартер и световой индикатор, два НЗ обеспечивают аварийную блокировку;
• Цепь управления насосом: контактор включается по сигналу от датчика уровня, а НЗ контакты дают сигнал “запущено” в PLC;
• Обвязка оборудования в шкафах управления - когда нужны дополнительные точки коммутации без установки реле.

Практические советы

• Проверяйте точность расположения отверстий на плате - посадочные размеры должны точно совпадать с выводами контактора;
• Используйте наконечники на проводах при подключении к винтовым зажимам - предотвращают повреждение жил и плохой контакт;
• Добавьте ОПН параллельно катушке, чтобы продлить срок службы контактора и повысить помехоустойчивость системы;
• Не нагружайте контактор сверх 25 А даже кратковременно - возможна сварка контактов и отказ;
• При использовании в условиях вибраций дополнительно закрепите контактор клеем или хомутиком на плате - он не имеет бокового крепления.
