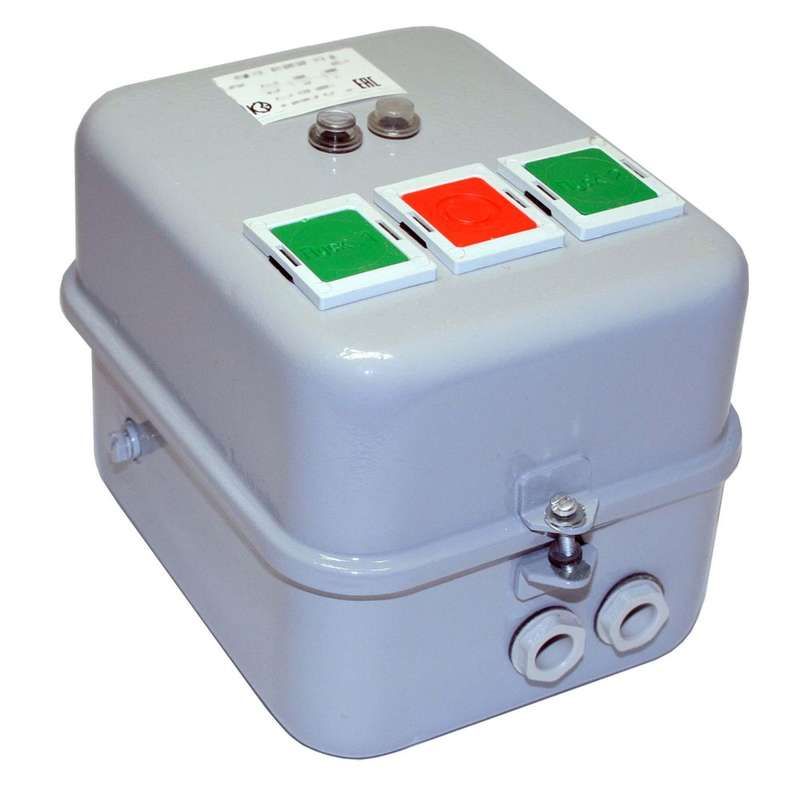

Пускатель электромагнитный ПМ12-010630 У2 В 220В (4з+2р) РТТ5-10-1 8.50А - 020630421ВВ220001910 КашинЗЭА

Пускатель электромагнитный У2 220В 4 нормально открытых + 2 нормально закрытых контакта РТТ5-10-1 8.50А - это реверсивный пускатель с тепловым реле для дистанционного управления трёхфазными двигателями, рассчитанный на работу в промышленных системах автоматизации. Бренд КЗЭА г.Кашин обеспечивает надёжность этого устройства в условиях повышенной запылённости и вибраций.

Назначение и область применения

Пускатель электромагнитный У2 220В 4 нормально открытых + 2 нормально закрытых контакта РТТ5-10-1 8.50А предназначен для дистанционного пуска, остановки и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок с напряжением до 660 В и частотой 50–60 Гц. Применяется в системах управления конвейерами, насосами, вентиляторами, станками и другим оборудованием, где требуется регулярное переключение направления вращения.

Технические характеристики

• Номинальный ток: 10 А (рабочий ток контактов)
• Напряжение катушки управления: 220 В переменного тока (AC)
• Максимальное рабочее напряжение: 660 В
• Номинальная мощность: 4 кВт (при 380 В)
• Количество контактов: 4 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Тип пускателя: реверсивный - позволяет менять направление вращения двигателя
• Тепловое реле защиты: да - защищает двигатель от перегрузки и обрыва фазы
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Способ монтажа: на монтажную плату (панель)
• Класс тепловой защиты: 10A - время срабатывания при перегрузке 10×Iном = 10–20 сек
• Индикация: два светодиода - показывают состояние включения/выключения
• Максимальная температура эксплуатации: +55 C
• Тип присоединения: винтовые зажимы для силовых и управляющих цепей

Совместимость и монтаж

Пускатель электромагнитный У2 220В 4 нормально открытых + 2 нормально закрытых контакта РТТ5-10-1 8.50А монтируется на DIN-рейку или жесткую металлическую плату. Винтовые зажимы позволяют подключить провода сечением до 2,5 мм2. Для работы с реверсом необходим внешний двухкнопочный пост («Пуск – Стоп – Реверс») и блокировка между двумя пускателями, чтобы исключить одновременное включение. Тепловое реле уже встроено - его настройка производится под реальный ток нагрузки двигателя. Не требует дополнительных модулей для базового функционирования.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.1. Защита IP54 обеспечивает безопасную работу в помещениях с высокой запылённостью и возможностью попадания брызг. Встроенное тепловое реле предотвращает повреждение двигателя при длительной перегрузке. Для снижения импульсных помех на катушке рекомендуется использовать ограничитель перенапряжения ОПН, установленный параллельно катушке управления - особенно в сетях с частотными преобразователями.

Преимущества

• Встроенные 6 контактов (4 НО + 2 НЗ) - не нужны дополнительные блоки для реализации сложных схем управления
• Реверсивная конструкция - позволяет управлять направлением вращения без внешних коммутирующих устройств
• Интегрированное тепловое реле - экономит место и упрощает сборку панели
• Светодиодная индикация - наглядно показывает текущее состояние аппарата
• Высокая степень защиты IP54 - подходит для условий цехов, складов, производственных линий

Ограничения применения

• Не предназначен для частотного управления - работает только при постоянной частоте 50/60 Гц
• Максимальная температура окружающей среды +55 C - нельзя применять в необогреваемых помещениях зимой или рядом с источниками сильного тепла
• Подходит только для AC-цепей - не используется в постоянном токе
• Нет встроенной защиты от короткого замыкания - необходимо устанавливать автоматический выключатель или предохранитель перед пускателем
• Монтаж только на плату - не имеет крепления на DIN-рейку, что усложняет замену в готовых шкафах

Примеры использования

• Ленточные конвейеры - реверс для перемещения материала в обоих направлениях
• Циркулярные пилы - быстрый реверс после завершения распила
• Воздуховоды с обратным клапаном - включение/остановка и изменение направления вентилятора
• Гидравлические насосы - управление потоком жидкости через реверсирование двигателя

Практические советы

• Выбирайте сечение проводов согласно току нагрузки - для 10 А используйте медные провода минимум 2,5 мм2
• Настройте тепловое реле точно под номинальный ток двигателя - не выше 10 А, иначе защита будет некорректной
• Проверьте совпадение напряжения катушки (220 В AC) с питанием вашей системы управления - неверное напряжение вызовет отказ или перегрев
• При использовании в цепях с частотниками обязательно установите ОПН на катушку - иначе возможны пробои изоляции
• При замене старого пускателя проверьте количество и тип контактов - этот модельный ряд имеет нестандартное сочетание 4 НО / 2 НЗ, что важно для схемы
