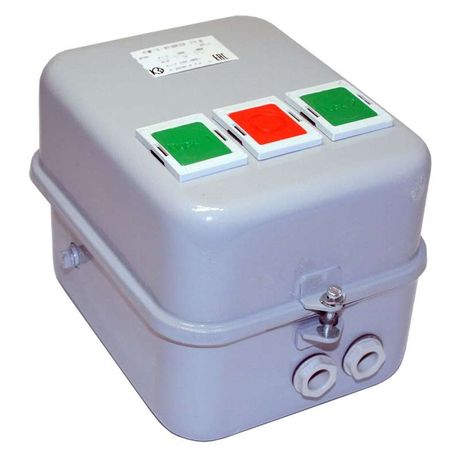

Пускатель электромагнитный ПМ12-010620 У2 В 220В (4з+2р) РТТ5-10-1 8.50А Кашин 020620421ВВ220001910 КашинЗЭА

Пускатель электромагнитный У2 220В 4 нормально-открытых + 2 нормально-закрытых контакта 8.50А РТТ5-10-1 - устройство для дистанционного управления трёхфазными двигателями с реверсированием и тепловой защитой. Применяется в стационарных системах автоматизации, особенно там, где требуется надёжное коммутирование нагрузки до 4 кВт. Бренд КЗЭА и артикул РТТ5-10-1 указывают на серийную продукцию, проверенную в промышленном применении.

Назначение и область применения

Пускатель электромагнитный У2 220В 4 нормально-открытых + 2 нормально-закрытых контакта 8.50А РТТ5-10-1 предназначен для удалённого запуска, остановки и изменения направления вращения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для работы в сетях переменного тока 50–60 Гц с напряжением до 660 В. Интегрируется в системы управления станков, насосов, конвейеров и других механизмов, требующих реверса и защиты от перегрузок.

Технические характеристики

• Род тока: переменный (AC)
• Номинальное напряжение главной цепи: 660 В
• Номинальный ток: 10 А
• Номинальная мощность: 4 кВт
• Напряжение катушки управления: 220 В AC
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 2
• Тепловое реле: есть (защита от перегрузки и обрыва фазы)
• Климатическое исполнение: У2 (работает при температуре от −25C до +55C)
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Способ монтажа: на монтажную плату
• Тип присоединения главной цепи: винтовые зажимы
• Индикация состояния: да (визуальное определение включения/выключения)
• Класс тепловой защиты: 10A (время срабатывания при перегрузке соответствует классу 10)

Совместимость и монтаж

Пускатель электромагнитный У2 220В 4 нормально-открытых + 2 нормально-закрытых контакта 8.50А РТТ5-10-1 рассчитан на установку на монтажную плату - не имеет штанги или DIN-рейки. Монтируется через отверстия под болты, предусмотренные конструкцией корпуса. Главные силовые контакты подключаются винтовым способом - допускается использование медных проводников сечением до 4 мм2. Управляющая катушка работает от 220 В AC; важно соблюдать полярность при подключении. Тепловое реле уже встроено и не требует внешней регулировки - предварительно выставлено на номинальный ток 10 А.

Безопасность и стандарты

Пускатель соответствует требованиям к защите от перегрева и перегрузки согласно классу 10A. Степень защиты IP54 обеспечивает работу в условиях повышенной запылённости и возможных брызг воды - подходит для цехов, складских помещений, производственных участков. Отдельно рекомендовано использовать ограничители перенапряжений (ОПН) параллельно катушке управления для снижения импульсов при отключении - это продлевает срок службы катушки и повышает отказоустойчивость всей системы.

Преимущества

• Встроенное тепловое реле исключает необходимость внешнего устройства защиты - экономит место и время сборки.
• Чёткая комбинация 4 НО + 2 НЗ контактов позволяет реализовать сложные схемы реверса без дополнительных модулей.
• Индикация состояния упрощает диагностику - оператор видит, включен ли пускатель, даже без тестера.
• Высокая степень защиты IP54 делает устройство пригодным для условий средней жесткости - не требует герметичного кожуха.
• Производитель КЗЭА гарантирует совместимость с другими элементами серии РТТ5 - легко найти аналоги или запчасти.

Ограничения применения

• Не постоянного тока - катушка и контакты работают только с переменным током 220 В.
• Максимальная рабочая температура - 55 C; при более высоких значениях возможно преждевременное срабатывание теплового реле.
• Отсутствие световой индикации - сигнал доступен лишь механический (положение рычага); нельзя использовать как визуальный индикатор в тёмных местах без внешних LED.
• Монтаж только на плату - невозможно установить на DIN-рейку, что ограничивает применение в типовых щитах.
• Номинальный ток 10 А - не подходит для двигателей выше 4 кВт или с длительными пусковыми токами (>10 А).

Примеры использования

• Реверсивная система управления конвейером - один пускатель меняет направление движения, второй - останавливает.
• Автоматическая помпа с функцией чередования: два пускателя РТТ5-10-1 в связке обеспечивают резервирование и смену режима.
• Центробежный вентилятор с программируемым контроллером - используется для включения/останова и контроля оборотов через вспомогательные контакты.
• Лифтовая установка малой мощности - применяется в схемах с аварийной остановкой и защитой от перегрузки.

Практические советы

• Проверьте соответствие сечения провода и момента затяжки винтов - переутяжка повреждает контакты, недоутяжка вызывает нагрев.
• При использовании в условиях вибраций дополнительно закрепите пускатель антивибрационными прокладками.
• Обязательно установите ОПН на катушку управления - это предотвратит пробой изоляции после многократных включений.
• Не используйте этот пускатель для однофазных двигателей - он спроектирован исключительно для трёхфазных систем.
• При замене старого аппарата сверьте номер модели - артикулы пм12-010620 и 020620421вв220001910 являются взаимозаменяемыми, но отличаются партиями производства.
