Пускатель электромагнитный ПМ12-040610 У2 В, 380В, (4з+2р), РТТ-121, 34,0А - 050610421ВВ380000610 КашинЗЭА

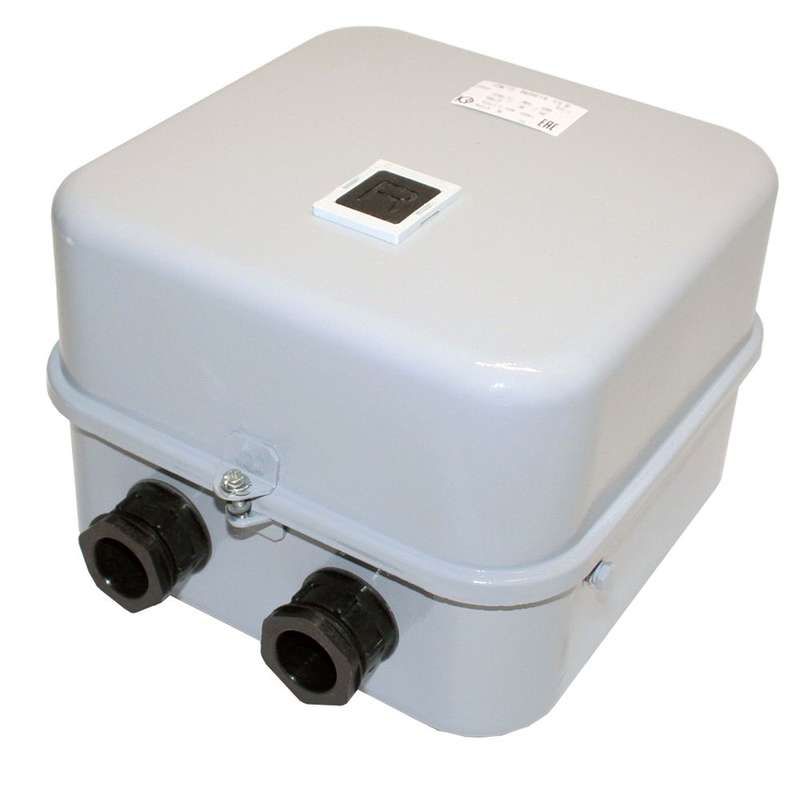

Пускатель электромагнитный У2 В 380В 4 нормально открытых + 2 нормально закрытых контакта с реле РТТ-121 34.0А - это реверсивный пускатель от КЗЭА с встроенной тепловой защитой, предназначен для дистанционного управления трёхфазными двигателями мощностью до 18,5 кВт. Артикулы 050610421вв380000610 и пм12-040610 соответствуют одному устройству, рассчитанному на работу в стационарных системах автоматизации.

Назначение и область применения

Пускатель электромагнитный У2 В 380В 4 нормально открытых + 2 нормально закрытых контакта с реле РТТ-121 34.0А используется для удалённого запуска, остановки и изменения направления вращения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для оборудования с постоянной нагрузкой: насосы, вентиляторы, конвейеры, компрессоры, станки. Встроенное реле РТТ-121 защищает двигатель от длительных перегрузок и обрыва фазы. Применяется в промышленных щитах и распределительных устройствах.

Технические характеристики

• Номинальный ток: 40 А - способен коммутировать токи до этого значения в основной цепи;
• Напряжение катушки управления: 380 В переменного тока - требует питания именно такой величины для срабатывания;
• Напряжение изоляции: до 660 В - допустимо применение в сетях с рабочим напряжением до этой отметки;
• Количество контактов: 4 нормально открытых (НО) и 2 нормально закрытых (НЗ) - позволяют реализовать сложные схемы управления, включая реверс;
• Защита от перегрузки: да, через реле РТТ-121 - регулируемый порог срабатывания, адаптирован под токи до 34 А;
• Климатическое исполнение: У2 - работает при температуре от −25C до +55C, в условиях умеренного климата с повышенной влажностью;
• Степень защиты IP20 - доступ к токоведущим частям возможен при открывании корпуса; не защищён от брызг и пыли;
• Мощность двигателя: до 18,5 кВт - оптимальная нагрузка для данного аппарата;
• Тип тока: переменный (AC) - не постоянный ток;
• Способ монтажа: на монтажную плату - крепится болтами к металлической поверхности, не имеет DIN-рейки;
• Класс выпуска: Class 20 - время срабатывания теплового реле при 1,2×Iном составляет около 20 минут;
• Индикация состояния: есть - светодиоды показывают положение контактов, хотя самих индикаторов на корпусе нет - сигнал передаётся внешними элементами схемы.

Совместимость и монтаж

Пускатель электромагнитный У2 В 380В 4 нормально открытых + 2 нормально закрытых контакта с реле РТТ-121 34.0А монтируется исключительно на жесткую монтажную плиту. Соединение проводов в силовой цепи - винтовое, с моментом затяжки, указанным в документации завода-изготовителя. Клеммы рассчитаны на медные провода сечением до 16 мм2. Для работы с реверсом требуется два таких пускателя или один двойной модуль. Обязательно соблюдать полярность подключения катушки управления - 380 В AC между L1 и N. Отдельно следует проверить совпадение класса реле РТТ-121 с током двигателя - он выставлен на 34 А, что ниже номинала самого пускателя (40 А).

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.2. Защита от перегрева обеспечивается термореле РТТ-121, которое отключает питание при превышении заданного тока. Для предотвращения пробоя изоляции катушки рекомендуется использовать ограничитель перенапряжения ОПН, установленный параллельно её выводам. Без него возможны повреждения электроники в схемах управления.

Преимущества

• Встроенное реле РТТ-121 снижает необходимость в отдельных тепловых реле - экономит место в шкафе;
• Четыре НО и два НЗ контакта обеспечивают достаточную гибкость для большинства схем реверса и блокировок;
• Высокий уровень надёжности благодаря проверенному дизайну КЗЭА - продукция сертифицирована и применяется в энергообъектах России;
• Индикация позволяет оперативно диагностировать состояние контактов без тестера;
• Поддерживает частоту 50/60 Гц - универсальное решение для импортного и отечественного оборудования.

Ограничения применения

• Не для взрывоопасных зон - степень защиты IP20 не гарантирует безопасность в средах с горючими газами или пылью;
• Не подходит для мобильных установок - требует жёсткого крепления на плату, не имеет крепление на DIN-рейку;
• Максимальная температура окружающей среды - 55 C - нельзя устанавливать рядом с нагреваемыми элементами или в плохо вентилируемых местах;
• Работает только с переменным током - невозможна работа от постоянного напряжения;
• Реле РТТ-121 выставлено на 34 А - если двигатель потребляет более 34 А при старте, возможно ложное срабатывание.

Примеры использования

• Управление насосом воды в системе водообеспечения - запуск/остановка по уровню, реверс при необходимости продувки;
• Конвейерная лента на пищевом производстве - пуск после аварии, контроль перегрузки;
• Вентилятор системы охлаждения технологического оборудования - автоматический режим по температуре;
• Циркулярная пилы и деревообрабатывающие станки - реверс для смены направления реза.

Практические советы

• Проверьте соответствие тока двигателя значению реле РТТ-121 (34 А); если двигатель выше - используйте другое реле или выберите пускатель без встроенного теплового элемента;
• Обеспечьте хорошую вентиляцию вокруг пускателя - даже при IP20 перегрев вызывает преждевременный выход из строя;
• При использовании в схеме реверса обязательно предусмотрите механическую и электрическую блокировку двух пускателей - чтобы избежать короткого замыкания;
• На вход катушки управления установите ОПН - особенно если схема содержит PLC или другие чувствительные контроллеры;
• При замене - ориентируйтесь на артикулы 050610421вв380000610 и пм12-040610 - они идентичны, различается лишь формат номера.
