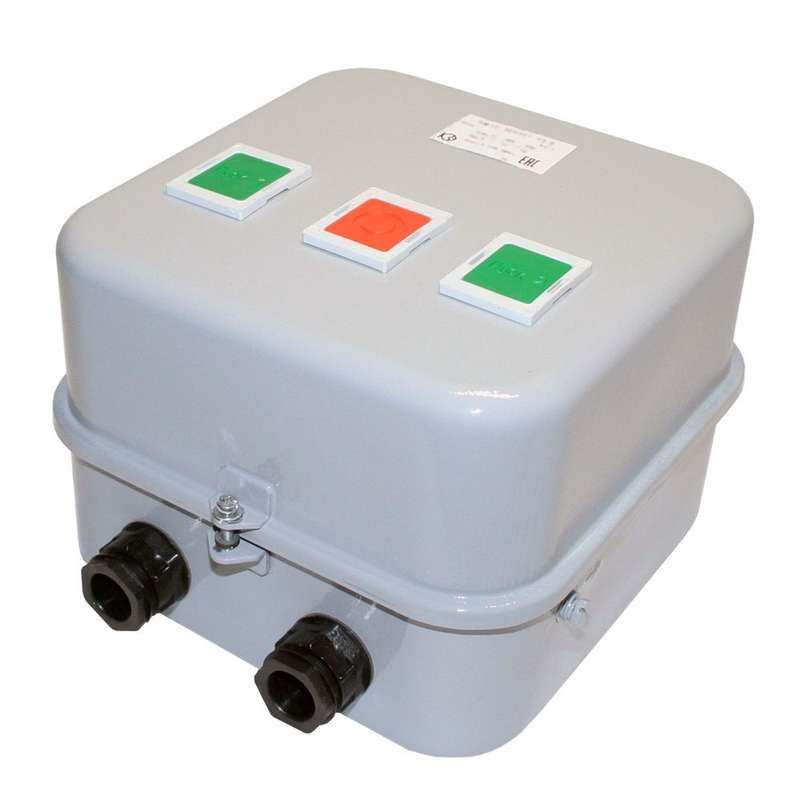

Контактор электромагнитный реверсивный ПМ12-025511 У2 В, 380В, (2з+4р) - 040511241ВВ380000010 КашинЗЭА

Контактор электромагнитный реверсивный У2 В 380В 2НО+4НЗ от КЗЭА - устройство для дистанционного управления трёхфазными двигателями, обеспечивающее безопасную смену направления вращения. Артикулы 040511241вв380000010 и пм12-025511 подходят для промышленной автоматизации с напряжением до 660 В.

Назначение и область применения

Контактор электромагнитный реверсивный У2 В 380В 2НО+4НЗ предназначен для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Он позволяет удалённо запускать, останавливать и менять направление вращения . Применяется в стационарных системах: конвейерах, насосах, вентиляторах, станках с ЧПУ, где требуется реверсивный режим работы. Подходит для сетей переменного тока 50–60 Гц с рабочим напряжением до 660 В.

Технические характеристики

• Напряжение питания катушки: 380 В переменного тока - обеспечивает надёжное срабатывание в типовой промышленной сети;
• Номинальный ток: 25 А - способен выдерживать нагрузку до 11 кВт;
• Количество контактов: 2 нормально открытых (НО) + 4 нормально закрытых (НЗ) - позволяют реализовать сложные схемы блокировок и сигнализации;
• Степень защиты IP54 - защищает от пыли и брызг воды, что важно для цехового монтажа;
• Климатическое исполнение У2 - работает при температуре от −25C до +40C и относительной влажности до 90%;
• Способ монтажа: на монтажную плату - требует жесткой фиксации на металлическом основании;
• Тип присоединения: винтовые зажимы - совместим с медными проводниками сечением до 4 мм2.

Совместимость и монтаж

Контактор электромагнитный реверсивный У2 В 380В 2НО+4НЗ рассчитан на установку исключительно на монтажную плиту. Его нельзя крепить на DIN-рейку. Монтаж выполняется болтами через отверстия в корпусе. Обязательно соблюдать момент затяжки винтов - не более 0,8 Нм, чтобы не повредить контактные элементы. Для реверсивной схемы необходимо использовать два таких контактора: один для прямого, второй - для обратного направления. Между ними должна быть механическая и электрическая взаимоблокировка, предотвращающая одновременное включение.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Защита от перенапряжений на катушке рекомендована - следует устанавливать ограничитель перенапряжения (ОПН) параллельно катушке управления. Это снижает риск пробоя изоляции и продлевает срок службы аппарата. Отказ от ОПН допустим лишь в условиях стабильной сети без импульсных помех.

Преимущества

• Высокая плотность контактов: 6 вспомогательных контактов в одном корпусе - экономит место в щите;
• Жёсткий монтаж на плату - минимизирует вибрацию и случайные отключения;
• Чёткое разделение функций: 2 НО для управления, 4 НЗ для блокировки - удобно для проектирования схем;
• Подтверждённая долговечность при работе с индуктивной нагрузкой - оптимально для двигателей.

Ограничения применения

• Не постоянного тока - катушка рассчитана только на AC 380 В;
• Недопустимо использование вне климатического интервала У2 - при температурах ниже −25C возможны отказы срабатывания;
• Не имеет встроенной тепловой защиты - для защиты от перегрузок нужен внешний тепловое реле;
• Требуется обязательная блокировка при использовании в реверсе - сам по себе не предотвращает короткое замыкание между фазами.

Примеры использования

• Лебёдка с реверсом - управление подъёмом/опусканием груза;
• Циркулярная пилa - изменение направления движения стола;
• Гидравлический насос - смена потока жидкости;
• Автоматическая система шлюзов - перемещение в обоих направлениях.

Практические советы

• Выбирая этот контактор, проверьте посадочные отверстия на вашей плате - они должны точно совпадать с габаритами устройства;
• При сборке реверсивной схемы используйте хотя бы один НЗ-контакт каждого контактора для электроблокировки второго - это исключит опасное состояние “двух включенных”;
• Обязательно протестируйте работу после монтажа: подайте питание на катушку, убедитесь, что все контакты работают без залипания;
• Для длительной эксплуатации регулярно осматривайте винтовые зажимы - окисление контактов вызывает нагрев и выход из строя;
• Если используется в среде с высокой запылённостью - дополнительно герметизируйте входы кабелей.
