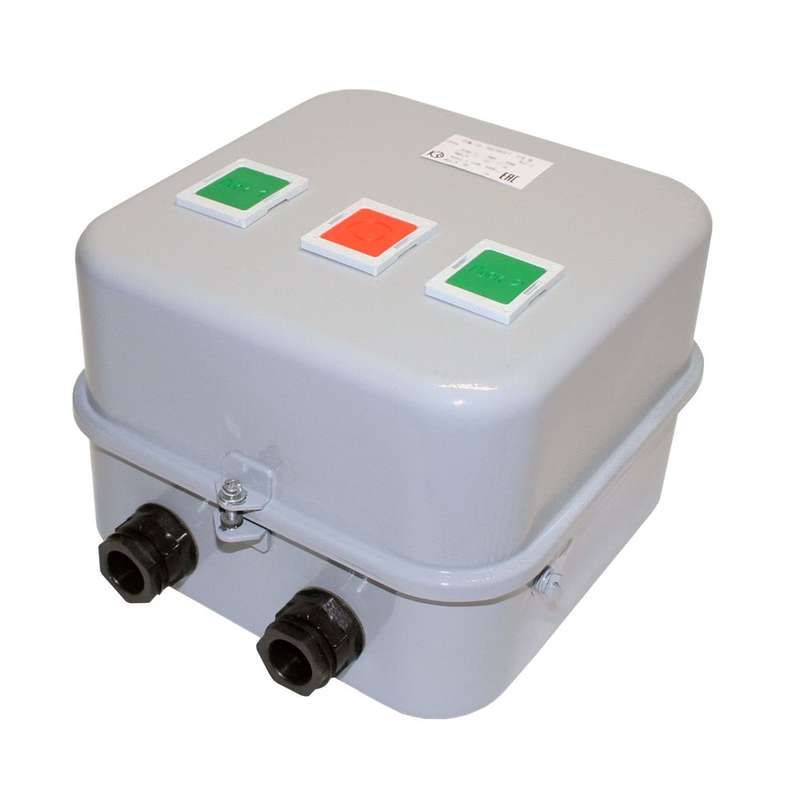

Пускатель электромагнитный ПМ12-025621 У2 В, 220В, (2з+4р), РТТ-131, 25,0А - 040621241ВВ220000810 КашинЗЭА

Пускатель электромагнитный У2 В 220В 2 нормально открытых + 4 нормально закрытых контакта, 25.0А, РТТ-131 - устройство для дистанционного управления трёхфазными электродвигателями с тепловой защитой от перегрузок. Подходит для стационарных систем автоматизации, где требуется надёжное включение/выключение нагрузки. Бренд КЗЭА, артикул PM12-025621.

Назначение и область применения

Пускатель электромагнитный У2 В 220В 2 нормально открытых + 4 нормально закрытых контакта, 25.0А, РТТ-131 предназначен для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Обеспечивает дистанционный пуск, остановку и защиту от длительных перегрузок и обрыва фазы. Применяется в промышленном оборудовании: насосах, вентиляторах, конвейерах, станках с ЧПУ, компрессорах. Работает в составе панелей управления, где необходимы вспомогательные контакты для сигналов и блокировок.

Технические характеристики

• Номинальный ток: 25 А - способен выдерживать постоянную нагрузку до этого значения без перегрева.
• Напряжение катушки управления: 220 В переменного тока - требует питания именно этой величины для срабатывания.
• Номинальное напряжение силовой цепи: до 660 В AC - совместим с сетями 380 В и 440 В, распространёнными в промышленности.
• Номинальная мощность: 11 кВт - оптимальная мощность двигателя для данного пускателя при напряжении 380 В.
• Количество контактов: 4 нормально открытых (НО) и 2 нормально закрытых (НЗ) - позволяют реализовать сложные схемы управления, включая аварийные остановы и индикацию состояния.
• Тепловое реле защиты: да - встроено, защищает двигатель от перегрева при длительной перегрузке.
• Степень защиты: IP54 - защищён от пыли и брызг воды, подходит для помещений с повышенной влажностью или запылённостью.
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25C до +55C, в условиях умеренного климата.
• Способ монтажа: на монтажную плату - крепится через отверстия и выводы на печатной плате, не предполагает DIN-рейку.
• Тип присоединения: винтовые зажимы - надёжное соединение проводов, требует периодической проверки затяжки.
• Индикация: есть - наличие светодиода или механического индикатора состояния (не указан тип, но функция доступна).
• Класс выпуска: 20 - время срабатывания теплового реле соответствует классу 20, то есть отключение происходит при перегрузке 1,2–1,5 Iн за 10–20 минут.

Совместимость и монтаж

Пускатель электромагнитный У2 В 220В 2 нормально открытых + 4 нормально закрытых контакта, 25.0А, РТТ-131 монтируется исключительно на монтажную плату. Не совместим с DIN-рейками. Для подключения используйте провода сечением до 4 мм2 (по рекомендациям производителя для винтовых зажимов). Убедитесь, что посадочные отверстия на плате соответствуют габаритам корпуса. Катушка управления работает только от 220 В AC - подключение к 380 В или постоянному току вызовёт выход из строя. Тепловое реле не регулируется - установлено на заводе на 25 А.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 12449-80. Защита IP54 обеспечивает безопасность при работе в средах с пылью и влагой. Встроенное тепловое реле снижает риск возгорания при перегрузке. Для защиты катушки от импульсных перенапряжений (например, при отключении индуктивной нагрузки) рекомендуется установить ограничитель перенапряжения ОПН параллельно катушке управления.

Преимущества

• Встроенная тепловая защита - не требует внешнего реле, экономит место в шкафе.
• Четыре НО и два НЗ контакта - достаточно для большинства схем управления, включая блокировки и сигнализацию.
• Высокая степень защиты IP54 - позволяет использовать в менее контролируемых помещениях без дополнительного кожуха.
• Фиксированная номинальная мощность 11 кВт - упрощает подбор для стандартных двигателей.
• Производитель КЗЭА - известный российский изготовитель, обеспечивающий долгую службу и ремонтопригодность.

Ограничения применения

• Не подходит для реверсивных схем - пускатель нереверсивный; для изменения направления вращения нужен второй пускатель.
• Монтаж только на плату - нельзя установить на DIN-рейку, что ограничивает применение в готовых щитах.
• Нет световой индикации - хотя индикация есть, тип не указан, возможна только механическая, не видна издалека.
• Максимальная рабочая температура 55 C - не применяйте в жарких помещениях без принудительного охлаждения.
• Не предназначен для частотного управления - только пуск/остановка, не для плавного регулирования скорости.

Примеры использования

• Управление насосом в системе водоснабжения - включение по уровню, защита от сухого хода.
• Конвейер на пищевом производстве - пуск по команде PLC, индикация работы через НО-контакт.
• Вентилятор в цеху - автоматический запуск при достижении температуры, защита от перегрузки.
• Гидравлический пресс - остановка по кнопке аварии через НЗ-контакт в цепи управления.

Практические советы

• Проверьте соответствие сечения проводов и момента затяжки винтов - плохой контакт вызывает нагрев и отказ.
• При использовании в цепях с высокими коммутационными токами (частый пуск) следите за сроком службы контактов - они имеют ограниченный ресурс.
• Для продления срока службы катушки установите ОПН - особенно если питание идет от реле или транзисторных ключей.
• Не допускайте попадания масла или жидкостей внутрь аппарата - даже IP54 не гарантирует герметичность при прямом воздействии.
• При замене убедитесь, что новый пускатель имеет те же контакты (4НО+2НЗ) и ту же катушку (220 В AC) - другие варианты не взаимозаменяемы.
