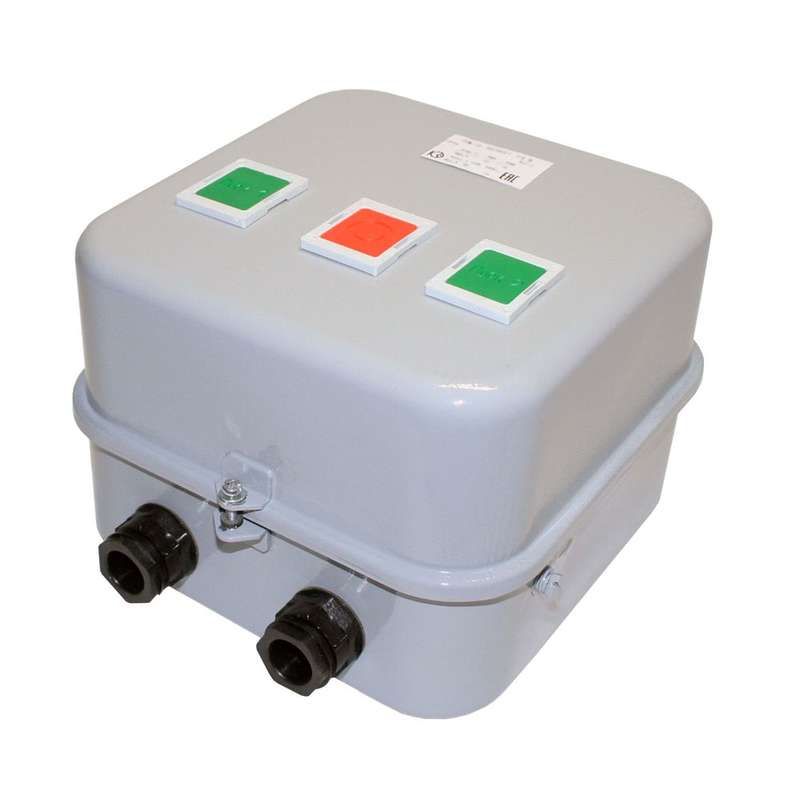

Пускатель электромагнитный ПМ12-025621 У2 380В (2з+4р) РТТ-131 25.0А - 040621241ВВ380000810 КашинЗЭА

Пускатель электромагнитный У2 380В 2 нормально открытых + 4 нормально закрытых контакта с реле РТТ-131 25.0А - это реверсивный пускатель с встроенной тепловой защитой, предназначенный для управления трёхфазными асинхронными двигателями. Бренд КЗЭА и артикул 040621241вв380000810 обеспечивают совместимость с промышленными системами автоматизации, где требуется надёжное включение, выключение и реверс двигателей.

Назначение и область применения

Пускатель электромагнитный У2 380В 2 нормально открытых + 4 нормально закрытых контакта с реле РТТ-131 25.0А используется для дистанционного запуска, остановки и изменения направления вращения трёхфазных электродвигателей с короткозамкнутым ротором. Подходит для стационарных установок в промышленности: конвейеры, насосы, вентиляторы, станки. Тепловое реле РТТ-131 защищает двигатель от перегрузок и обрыва фазы.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать нагрузку до 11 кВт
• Напряжение катушки управления: 380 В переменного тока (AC)
• Максимальное рабочее напряжение: 660 В - позволяет использовать в сетях с высоким напряжением
• Количество контактов: 2 нормально открытых (НО) + 4 нормально закрытых (НЗ) - для реализации сложных схем управления
• Тип пускателя: реверсивный - обеспечивает изменение направления вращения двигателя
• Наличие теплового реле: да (РТТ-131) - защита от перегрева и обрыва фазы
• Климатическое исполнение: У2 - работает при температуре от −25C до +55C, в условиях умеренного климата
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Способ монтажа: на монтажную плату - требует установки на DIN-рейку или жесткую поверхность
• Класс выпуска: 20 - время срабатывания теплового реле соответствует классу 20 (до 20 минут при 1,2×Iном)
• Индикация: есть - наличие индикатора состояния (например, положения контактов)
• Тип присоединения: винтовые зажимы - надёжное и проверенное соединение проводов

Совместимость и монтаж

Пускатель электромагнитный У2 380В 2 нормально открытых + 4 нормально закрытых контакта с реле РТТ-131 25.0А рассчитан на монтаж на монтажную плату. Для правильной установки необходимо:

• Фиксировать устройство на прочной, невибрирующей поверхности
• Обеспечить доступ к винтовым зажимам для подключения силовых и управляющих проводов
• Не допускать механических воздействий на корпус во время работы
• Подключать катушку управления строго к 380 В AC - применение другого напряжения повредит оборудование
• При использовании в реверсивной схеме обязательно применять блокировку между двумя пускателями, чтобы исключить одновременное включение

Безопасность и стандарты

Пускатель соответствует требованиям к промышленному оборудованию для управления электроприводами. Тепловое реле РТТ-131 обеспечивает защиту согласно ГОСТ Р МЭК 60947-4-1. Степень защиты IP54 снижает риск отказа в пыльных и влажных средах. Применение ограничителей перенапряжений (ОПН) на катушке рекомендовано для продления срока службы устройства в сетях с частыми коммутациями.

Преимущества

• Встроенное тепловое реле РТТ-131 - не требует внешней защиты, экономит место в щите
• Высокая плотность контактов (2 НО + 4 НЗ) - позволяет реализовать сложные алгоритмы управления без дополнительных модулей
• Реверсивная конструкция - удобна для оборудования с необходимостью смены направления движения
• IP54 - подходит для условий производства с повышенной запылённостью и возможностью попадания брызг
• Индикация состояния - позволяет оперативно определить, находится ли пускатель в активном состоянии

Ограничения применения

• Не предназначен для частотного регулирования - работает только на постоянной частоте 50/60 Гц
• Максимальная температура эксплуатации - 55 C; при более высоких температурах возможен выход из строя теплового реле
• Не имеет световых индикаторов - состояние можно определить только по наличию индикации на корпусе (не цветовая)
• Требует монтажа на плату - нельзя установить на DIN-рейку без адаптера
• Не подходит для частых пусков (более 60 раз в час) - может привести к перегреву контактов

Примеры использования

• Ленточные конвейеры - для пуска, остановки и реверса при смене направления перемещения материалов
• Циркулярные пилы - управление движением режущего инструмента
• Воздуховоды с вентиляторами - реверс для очистки фильтров или аварийного выброса воздуха
• Насосные станции - включение/выключение и смена режима подачи жидкости

Практические советы

• При подборе проводов для главной цепи используйте сечение не менее 4–6 мм2 для медных проводов при токе 25 А
• Проверьте соответствие напряжения катушки (380 В) перед первым включением - неверное питание вызывает быстрый выход из строя
• При сборке реверсивной схемы всегда применяйте электрическую и механическую блокировку между основным и реверсивным пускателем
• Регулярно осматривайте винтовые зажимы - ослабление контактов приводит к нагреву и пробоям
• Если система часто подвергается импульсным помехам, установите ОПН параллельно катушке управления - это увеличит срок службы аппарата
