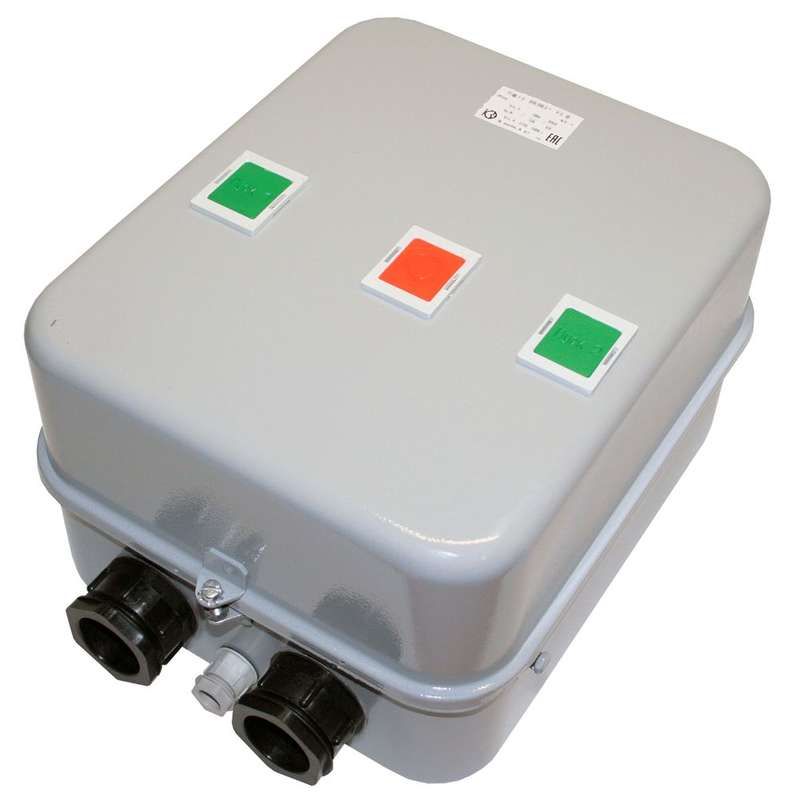

Пускатель электромагнитный ПМ12-063621 У2 В, 380В, РТТ-231, 63,0А - 060621221ВВ380000900 КашинЗЭА

Пускатель электромагнитный У2 В 380В 63А с реле РТТ-231 - это реверсивный электромагнитный пускатель с тепловой защитой, предназначенный для управления трёхфазными асинхронными двигателями мощностью до 30 кВт. Бренд КЗЭА г.Кашин обеспечивает надёжную работу устройства в промышленных условиях, а артикул 060621221вв380000900 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Пускатель электромагнитный У2 В 380В 63А с реле РТТ-231 используется для дистанционного запуска, остановки и реверса трёхфазных двигателей с короткозамкнутым ротором. Применяется в стационарных системах управления: конвейерах, насосах, вентиляторах, компрессорах, станках с ЧПУ. Тепловое реле РТТ-231 защищает двигатель от длительной перегрузки и обрыва фазы. Пускатель работает в сетях переменного тока с частотой 50–60 Гц и напряжением до 660 В.

Технические характеристики

• Род тока: Переменный (AC)
• Номинальный ток: 63 А
• Напряжение катушки управления: 380 В
• Номинальная мощность: 30 кВт
• Максимальное рабочее напряжение: 660 В
• Тип пускателя: Реверсивный (обеспечивает изменение направления вращения двигателя)
• Количество вспомогательных контактов: 2 замыкающих + 2 размыкающих
• Основные силовые контакты: 3 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Тепловое реле: Да, тип РТТ-231
• Степень защиты: IP54 - защита от пыли и брызг воды
• Класс выпуска: Class 20 - время срабатывания тепловой защиты при перегрузке 20×Iном составляет 20 секунд
• Максимальная температура эксплуатации: +55 C
• Способ монтажа: На монтажную плату (панель)
• Тип соединения: Винтовые зажимы
• Индикация: Есть (визуальное указание состояния включения/выключения)
• Световая сигнализация: Отсутствует

Совместимость и монтаж

Пускатель электромагнитный У2 В 380В 63А с реле РТТ-231 монтируется на вертикальной металлической панели с помощью крепёжных отверстий. Подключение проводов - через винтовые зажимы. Для работы требуется источник управления 380 В AC. Реверсивная схема требует двух пускателей (основной и реверсивный), между которыми должна быть механическая и электрическая блокировка, чтобы исключить одновременное включение. Монтажная плата должна выдерживать нагрузку и иметь достаточные зазоры для теплоотвода. Не допускается установка в местах с постоянным попаданием воды или высокой запылённостью вне пределов IP54.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ Р 50030.5.1 для устройств управления электроприводами. Тепловое реле РТТ-231 обеспечивает соответствие классу 20 по времени срабатывания при перегрузке. Устройство не имеет встроенной защиты от импульсных перенапряжений - рекомендуется установка ограничителей перенапряжений (ОПН) параллельно катушке управления для продления срока службы электромагнита.

Преимущества

• Встроенное тепловое реле РТТ-231 снижает необходимость внешней защиты и упрощает сборку схемы.
• Реверсивная конструкция позволяет управлять направлением вращения без дополнительных коммутационных элементов.
• Индикация состояния включения даёт оператору наглядную информацию без необходимости проверки цепи тестером.
• Высокая степень защиты IP54 делает возможным применение в помещениях с повышенной влажностью и пылью (например, цеха, элеваторы, склады).
• Винтовое соединение обеспечивает надёжный контакт даже при вибрациях и перепадах температур.

Ограничения применения

• Не предназначен для частотного регулирования скорости - только пуск/остановка/реверс.
• Максимальная температура окружающей среды +55 C - нельзя использовать в жарких помещениях без принудительного охлаждения.
• Отсутствуют световые индикаторы - невозможно визуально определить причину отказа (например, сработала ли защита).
• Не рассчитан на частые включения/выключения более 600 раз в час - риск перегрева катушки и износа контактов.
• Требуется обязательная блокировка при использовании в реверсивной схеме - без неё возможен пробой сети.

Примеры использования

• Ленточный конвейер с возможностью движения вперёд и назад для перемещения материалов.
• Циркулярная пила с функцией реверса для удаления застрявших заготовок.
• Вентилятор системы охлаждения, который необходимо менять направление в зависимости от сезона.
• Насосная станция с автоматическим переключением между основным и резервным насосом.

Практические советы

• При выборе пускателя убедитесь, что номинальный ток двигателя не превышает 63 А - иначе реле РТТ-231 будет работать в режиме постоянной перегрузки.
• Для реверсивной схемы используйте два одинаковых пускателя У2 В 380В 63А с реле РТТ-231 и обязательно установите механическую взаимоблокировку.
• Подключайте катушку управления строго к 380 В - подача 220 В вызовет недопустимый нагрев и выход из строя.
• Проверьте плотность затяжки винтовых зажимов после первого включения - термическое расширение может ослабить контакт.
• Если система часто испытывает скачки напряжения, установите ОПН параллельно катушке - это увеличит срок службы пускателя на 30–50%.
• Не применяйте в условиях температуры ниже −25 C - материал корпуса становится хрупким, а смазка теряет текучесть.
