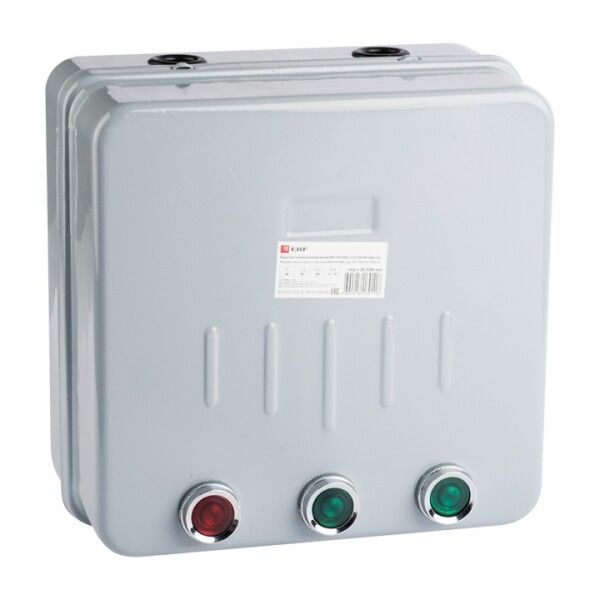

Пускатель реверсивный КМЭ 40А 230В с РТЭ IP44 в корп. PROxima EKF ctrp-r-40-230v-rev

Пускатель в корпусе реверсивный КМЭ 40А 230В с реле термической защиты IP44 от бренда EKF (арт. ctrp-r-40-230v-rev) предназначен для безопасного запуска, остановки и изменения направления вращения электродвигателей с защитой от перегрузок. Подходит для установки на монтажную плату в условиях промышленного оборудования.

Назначение и область применения

Пускатель в корпусе реверсивный КМЭ 40А 230В с реле термической защиты IP44 используется для управления трёхфазными асинхронными двигателями. Обеспечивает пуск, остановку и реверс - то есть изменение направления вращения ротора. Применяется там, где требуется частая смена направления работы: насосы, вентиляторы, конвейеры, лебедки, станки с ЧПУ. Интегрируется в системы автоматизации через внешние команды. Устройство защищает двигатель от перегрева при длительной нагрузке и от обрыва фазы.

Технические характеристики

• Номинальный рабочий ток: 40 А (при напряжении до 400 В переменного тока)
• Номинальная мощность: 18 кВт (при 400 В); 11 кВт (при 230 В)
• Напряжение катушки управления: 230 В переменного тока
• Степень защиты: IP44 - защита от предметов больше 1 мм и брызг воды со всех сторон
• Класс тепловой защиты: 10 - время срабатывания реле при перегрузке 1,5×Iн - около 1–2 минут
• Диапазон уставок реле: 30–40 А - можно настроить под конкретный двигатель
• Количество контактных групп: 2 нормально закрытых (НО), 1 нормально открытый (НЗ)
• Номинальный условный ток короткого замыкания: 3000 А - способен выдерживать кратковременные скачки тока
• Способ монтажа: на монтажную плиту (панель)
• Температурный режим: допустимая температура окружающей среды - до +40 C
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Пускатель в корпусе реверсивный КМЭ 40А 230В с реле термической защиты IP44 совместим с медными и алюминиевыми проводниками. Соединение выполняется винтовыми зажимами - затяжка должна соответствовать рекомендованному моменту, чтобы избежать нагрева контактов. Монтаж осуществляется исключительно на жесткую металлическую или композитную плату. Для правильной сборки необходимо соблюдать расстояния между устройствами согласно требованиям ГОСТ Р 50030.4.1. Комплектуется шестью постами: два для основного пускателя, два для реверсивного, один для стоп-кнопки, один для контрольной цепи. Отдельно требует подключения двух кнопочных постов: “Пуск” и “Реверс”, а также “Стоп”. Автоматический перезапуск после срабатывания защиты возможен - только после ручного сброса оператором.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Конструкция обеспечивает класс координации 2 - значит, при импульсе высокого напряжения повреждается только сам пускатель, а не оборудование за ним. Защита IP44 позволяет использовать устройство в помещениях с повышенной влажностью, пылью, маслом, но не во взрывоопасных зонах или под открытым небом. Перезагрузка после аварии требует ручного действия - снижает риск случайного запуска.

Преимущества

• Реверсивная схема реализована внутри одного корпуса - не нужен второй пускатель
• На крышке расположены три кнопки: “Пуск”, “Стоп”, “Реверс” - удобно для быстрого доступа
• Металлический корпус усиливает механическую прочность и теплоотвод
• Термореле с регулируемой уставкой (30–40 А) точно адаптировано под двигатель 11–18 кВт
• Поддерживается работа с алюминием и медью - гибкость при подключении существующих сетей
• Высокая надёжность: гарантия 7 лет указывает на качество материалов и сборки

Ограничения применения

• Не для постоянного тока - работает только с переменным током (AC)
• Максимальная температура эксплуатации +40 C - нельзя применять в печках, сушилках, без принудительного охлаждения
• IP44 недостаточно для улицы, душевых, мойки - не герметичен против струй воды
• Нет встроенного индикатора состояния - невозможно определить работу устройства визуально без внешнего освещения
• Требует обязательного подключения внешних кнопок; самостоятельная работа невозможна
• Не рассчитан на частые включения/выключения более 600 раз в час - может снизиться долговечность контактов

Примеры использования

• Ленточные конвейеры на пищевых производствах - меняют направление движения для очистки или ремонта
• Циркулярные пилы и деревообрабатывающие станки - необходим реверс для вывода материала
• Воздуховоды с управляемыми клапанами - вентиляторы работают в обоих направлениях для продувки
• Автоподъёмники и лифт-платформы - точное управление движением вверх/вниз
• Оборудование с системой аварийной остановки - сигнал “Стоп” активируется по протоколу безопасности

Практические советы

• Выбирая этот пускатель, проверьте соответствие тока двигателя диапазону 30–40 А - если ниже 30 А, используйте другое реле
• При использовании алюминиевых проводов обязательно применяйте переходные наконечники и контролируйте усилие затяжки
• Не забудьте подключить внешнюю кнопку “Стоп” последовательно с цепью питания - это обязательное правило безопасности
• При монтаже на плату оставьте минимум 5 см свободного места вокруг - для вентиляции и обслуживания
• После каждого срабатывания термореле - всегда проверяйте причину перегрузки перед повторным включением
• Для удалённого управления подключите к кнопкам “Пуск” и “Реверс” дистанционные выключатели - они должны быть сблокированы с интерлоком
