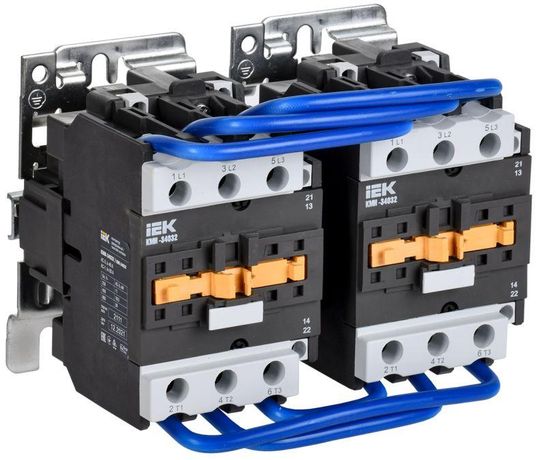

Контактор КМИ-34032 реверс 40А 230В/АС3 2НО 2НЗ KARAT IEK KKM33-040-230-22-1

Контактор КМИ-34032 от IEK - реверсивный аппарат для управления асинхронными двигателями, обеспечивающий безопасную переключение направления вращения и дистанционное включение/выключение нагрузок до 18,5 кВт. Артикул kkm33-040-230-22-1 соответствует серии КМИ и предназначен для промышленной автоматизации.

Назначение и область применения

Контактор КМИ-34032 используется для пуска, остановки и реверса асинхронных двигателей переменного тока. Также подходит для управления цепями освещения, нагревательными элементами и другими малоиндуктивными нагрузками. Применяется в системах автоматического ввода резерва (АВР), на конвейерах, насосах, вентиляторах, кран-балках, станках и тепловых завесах.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 40 А (при AC-3)
• Напряжение питания катушки: 230 В
• Номинальная мощность: 18,5 кВт
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Тип присоединения: винтовые зажимы
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды и пыли)
• Срок службы: 15 лет (при соблюдении условий эксплуатации)

Совместимость и монтаж

Контактор КМИ-34032 устанавливается на DIN-рейку 35 мм. Для работы требуется внешний реверсивный пускатель или два контактора в паре - этот модуль уже содержит механическую блокировку, предотвращающую одновременное включение обоих направлений. Подключаются силовые провода через винтовые зажимы - допустимый диаметр жил до 16 мм2. Предварительно проверьте соответствие напряжения катушки (230 В) вашей сети управления.

Безопасность и стандарты

Контактор КМИ-34032 соответствует ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Произведён с учётом требований безопасности для промышленного оборудования. Сертифицирован по РОСС CN.ME86.B00144. Устройство предназначено для установки внутри щитов - не рассчитано на открытую эксплуатацию вне корпуса из-за степени защиты IP20.

Преимущества

• Встроенная механическая блокировка исключает риск короткого замыкания при реверсе
• Высокая коммутационная износостойкость - срок службы до 15 лет
• Удобное винтовое присоединение - надёжный контакт даже при вибрациях
• Готовый комплект с заводскими шинами - снижает время сборки
• Поддерживает работу с нагрузками до 18,5 кВт - покрывает большинство задач промышленной автоматизации

Ограничения применения

• Не применяется в цепях с высокой индуктивностью (например, трансформаторы, дроссели) - категория применения AC-3, но не AC-1 для таких нагрузок
• IP20 не обеспечивает защиту от влаги и пыли - нельзя использовать во влажных, запылённых или наружных условиях без дополнительного корпуса
• Требуется внешнее устройство управления (пускатель, кнопочная станция) - сам по себе не является полноценным пускателем
• Напряжение катушки фиксировано - 230 В, не совместим с сетью 110 В или 380 В без преобразования

Примеры использования

• Реверсирование двигателя лебёдки на кран-балке
• Переключение направления вращения вентилятора в системе вентиляции
• Управление насосом в системе гидравлики с возможностью изменения потока
• Автоматическое переключение между основным и резервным источником питания в АВР
• Управление нагревательными плитами с функцией остановки и реверса (если технологически необходимо)

Практические советы

• При монтаже используйте калиброванный ключ - переусердствовать с затяжкой винтов нельзя, можно повредить контактные площадки
• Проверяйте соответствие сечения проводов: для 40 А рекомендовано сечение не менее 6–10 мм2 медного провода
• Для долгой службы избегайте частых включений более 60 раз в час - это снизит срок службы контактов
• При использовании в системах АВР обязательно убедитесь, что блокировки работают - двойное включение недопустимо
• Контактор КМИ-34032 - часть серии КМИ от IEK, поэтому все аксессуары (блоки расширения, вспомогательные контакты) этой серии взаимозаменяемы
