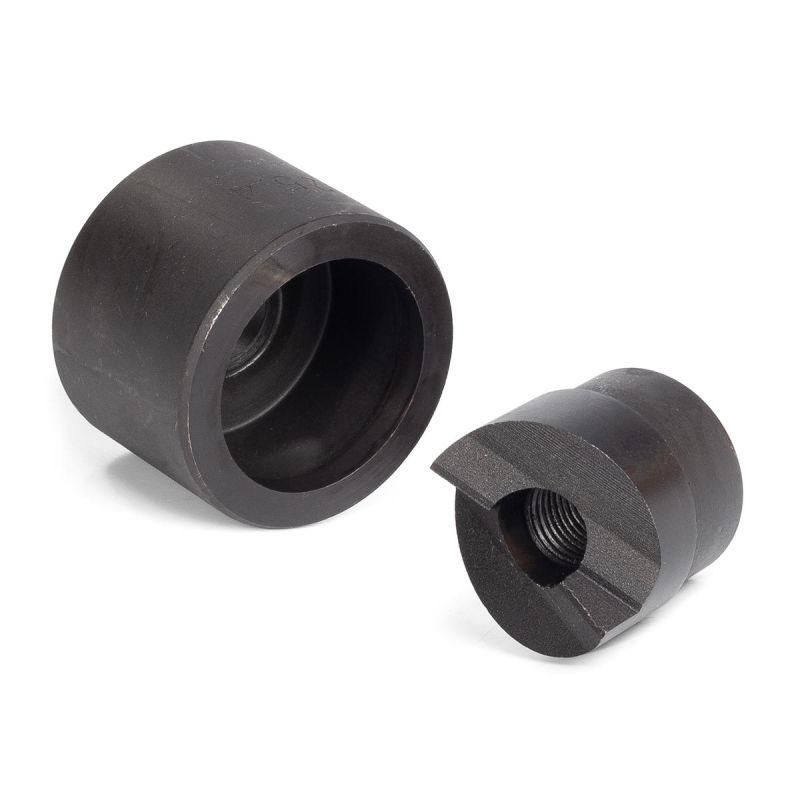

Матрица для пробивки отверстий МПО-24.5 (комплект) КВТ 87933

Перфоформа и матрица для пробивки отверстий в стальном листе МПО-24,5 серия ПРОФИ, КВТ - это комплект из матрицы и пуансона, предназначенный для точной пробивки круглых отверстий диаметром 24,5 мм в стальных листах. Подходит для механических и гидравлических прессов серии ППО и ПГПО.

Назначение и область применения

Этот набор используется для создания круглых отверстий в металлических заготовках толщиной до 2 мм. Перфоформа и матрица для пробивки отверстий в стальном листе МПО-24,5 серия ПРОФИ, КВТ применяются в условиях цехового производства - например, при изготовлении шкафов, корпусов оборудования, решёток, кабельных трасс и других изделий из стали. Инструмент работает совместно с прессами, обеспечивающими механическую или гидравлическую нагрузку.

Технические характеристики

• Диаметр отверстия: 24,5 мм
• Тип инструмента: матрица и пуансон (парный комплект)
• Обрабатываемый материал: сталь (до 2 мм толщины)
• Форма отверстия: круглая
• Режимы работы: механический и гидравлический
• Способ приведения в действие: механический и гидравлический

Совместимость и монтаж

Перфоформа и матрица для пробивки отверстий в стальном листе МПО-24,5 серия ПРОФИ, КВТ совместима со следующими моделями прессов:

• ППО-60
• ППО-115
• ПГПО-60
• ПГПО-60А
• ПГРО-60А
• ПГРОп-60А
• ПГРОу-60А
• ПГАПО-60А

Установка выполняется в соответствии с руководством пресса: матрица фиксируется в нижней плите, пуансон - в верхней. Убедитесь, что ось инструмента точно выровнена относительно направляющих пресса - иначе возможна деформация или выход из строя элементов.

Преимущества

• Раздельная конструкция высечки - отход легко выводится из пуансона, снижает риск заклинивания.
• Поддерживает два типа привода - удобно при использовании как ручных, так и автоматизированных систем.
• Высокая износостойкость материала инструмента обеспечивает долгий срок службы даже при частом применении.
• Стандартный диаметр 24,5 мм соответствует распространённым требованиям в электротехническом оборудовании и кабельных системах.

Ограничения применения

• Не предназначен для работы с цветными металлами (алюминием, медью) или толстостенной сталью (>2 мм).
• Не следует использовать с прессами мощностью ниже требуемой - недостаточное усилие вызывает неполную пробивку и быстрый износ инструмента.
• Запрещено применять без защиты - работа с острым инструментом требует соблюдения правил безопасности.

Примеры использования

• Пробивка отверстий под кабельные вводы в корпусах распределительных щитов.
• Формирование крепёжных отверстий в стальных рамах для установки оборудования.
• Изготовление вентиляционных решёток для электрошкафов.
• Создание технологических отверстий при сборке конвейерных систем.

Практические советы

• Перед работой проверьте состояние режущих кромок матрицы и пуансона - наличие забоин или затупления снижает качество пробивки.
• Смазывайте поверхность стали перед пробивкой - особенно при работе с твёрдыми сплавами - чтобы продлить жизнь инструменту.
• Не используйте этот комплект для пробивки отверстий близко к краю листа - минимальное расстояние от края должно быть не менее 1,5×диаметра отверстия (≥37 мм).
• Храните матрицу и пуансон в сухом месте, предохраняйте от коррозии - покрытие инструмента не является антикоррозийным.
