Матрица для пробивки отверстий МПО-26.5 (комплект) КВТ 85301

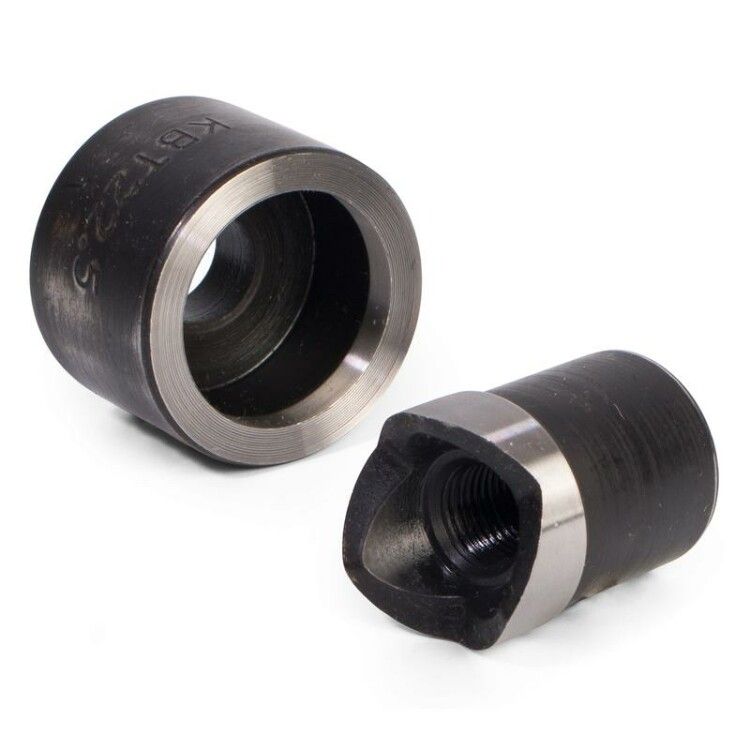

Матрица для пробивки отверстий МПО-26,5 серия ПРОФИ, КВТ - комплект из матрицы и пуансона для гидравлической пробивки круглых отверстий диаметром 26,5 мм в листовой стали толщиной до 1,5 мм. Подходит для установки на прессы ППО-60, ППО-115 и аналогичные модели.

Назначение и область применения

Матрица для пробивки отверстий МПО-26,5 серия ПРОФИ, КВТ используется для формирования точных круглых отверстий в металлических листах. Предназначена для работы в условиях цехового производства, где требуется массовое изготовление деталей с одинаковым размером отверстий. Чаще всего применяется при сборке шкафов, корпусов оборудования, кабельных трасс и других изделий из стали ST 37.

Технические характеристики

• Тип изделия: Перфоформа (комплект матрица + пуансон)
• Максимальный диаметр отверстия: 26,5 мм
• Геометрия отверстия: 26,5 × 26,5 × 3 мм (диаметр × глубина выреза × толщина стенки матрицы)
• Максимальная толщина обрабатываемого материала: 1,5 мм
• Обрабатываемый материал: Листовая сталь ST 37
• Форма отверстия: Круглая
• Режим работы: Гидравлический
• Способ приведения в действие: Гидравлический пресс

Совместимость и монтаж

Комплект МПО-26,5 серия ПРОФИ, КВТ совместим со следующими моделями гидравлических прессов:

• ППО-60
• ППО-115
• ПГПО-60
• ПГПО-60А
• ПГРО-60А
• ПГРОп-60А
• ПГРОу-60А
• ПГАПО-60А

Установка выполняется через фиксирующие элементы пресса. Убедитесь, что посадочная плоскость пресса соответствует габаритам матрицы. Неправильная установка снижает срок службы инструмента и повышает риск аварии.

Безопасность и стандарты

Произведено в соответствии с требованиями безопасности для промышленного оборудования. Инструмент предназначен исключительно для использования с гидравлическими прессами, рассчитанными на рабочее давление до 40 МПа. Не допускается применение с механическими или пневматическими устройствами.

Преимущества

• Раздельная конструкция матрицы и пуансона обеспечивает легкую удаление отходов - металл не застревает внутри пуансона после пробивки.
• Высокая износостойкость благодаря закаленной поверхности рабочих поверхностей.
• Стандартные размеры позволяют заменить изношенную перфоформу без доработки пресса.
• Поддерживается широкий спектр прессов, что делает её универсальной для ремонтной практики.

Ограничения применения

• Не предназначена для работы с материалами толще 1,5 мм - возможна деформация или поломка пуансона.
• Запрещается использовать для цветных металлов, меди, алюминия или нержавеющей стали - материалы имеют другую прочностную характеристику, требуют другой геометрии режущего инструмента.
• Не работает с пластиковыми, деревянными или композитными листами - инструмент оптимизирован только для мягкой углеродистой стали ST 37.
• Не следует применять при температуре ниже −10 C - увеличивается хрупкость сталей и вероятен отказ инструмента.

Примеры использования

• Пробивка отверстий под болты в корпусах распределительных щитов.
• Формирование крепёжных отверстий в рамах технологического оборудования.
• Изготовление решёток для вентиляционных каналов из листовой стали.
• Создание мест для прохождения кабелей в панелях автоматизации.

Практические советы

• Перед работой проверьте состояние режущих кромок матрицы и пуансона - даже маленькая забоина вызывает брак в отверстиях.
• Смазывайте контактные поверхности перед каждым циклом - особенно важно при работе с листовой сталью ST 37, которая склонна к прихватыванию.
• При использовании на прессе ППО-115 соблюдайте минимальную скорость подачи - слишком быстрая операция снижает качество кромки отверстия.
• Храните комплект в сухом месте, предварительно смазав антикоррозийным составом - матрица выполнена из инструментальной стали, чувствительной к влаге.
• При заказе запчастей всегда указывайте артикул 85301 и бренд КВТ - другие производители используют свои габариты, даже при одинаковом диаметре 26,5 мм.
