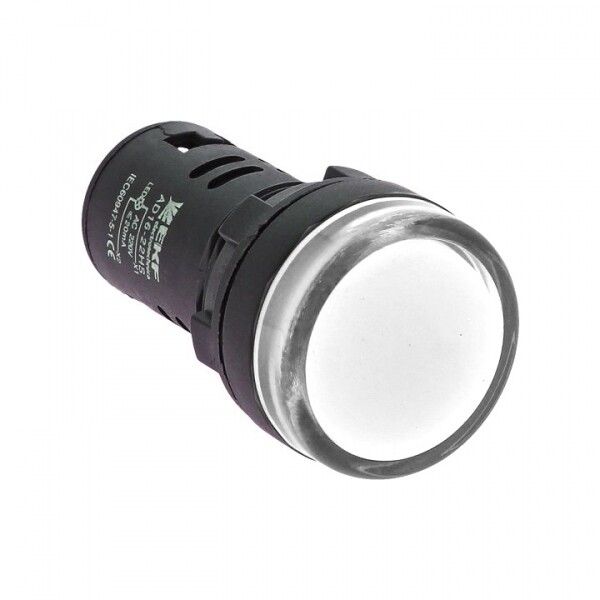

Матрица светодиодная AD16-22HS белая 400В AC PROxima | ledm-ad16-w-400 EKF

Матрица светодиодная AD16-22HS белая 400В AC - индикаторное устройство для визуального отображения состояния электрических цепей в аппаратуре управления. Разработана компанией EKF, артикул ledm-ad16-w-400, подходит для установки на панели оборудования, работающего от сети 400 В переменного тока.

Назначение и область применения

Матрица светодиодная AD16-22HS белая 400В AC используется для индикации включения или работы электрооборудования. Она показывает состояние цепи - например, когда включён двигатель, запущена система аварийного питания или активировано резервное питание. Устройство устанавливается в местах, где требуется быстрая визуальная проверка работоспособности системы: на пультах управления, в щитах распределительных устройств, в станциях управления приводами, в системах АВР (автоматического включения резерва).

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Тип тока: Только переменный (50/60 Гц)
• Цвет свечения: Белый
• Тип лампы: Светодиод (не требует замены при нормальном сроке службы)
• Степень защиты: IP54 - защищает от пыли и брызг воды из любого направления
• Способ монтажа: На лицевую панель через отверстие 22×22 мм
• Подключение: Винтовые зажимы - надёжное и простое подсоединение проводов
• Габариты: 22×22×10 мм
• Материал корпуса: Пластик - легкий, устойчивый к химическому воздействию
• Количество индикаторов: 1
• Комплектация: Устройство уже содержит установленную светодиодную лампу

Совместимость и монтаж

Матрица светодиодная AD16-22HS белая 400В AC монтируется в панелях с круглым или квадратным отверстием размером 22×22 мм. Для установки достаточно просверлить отверстие, вставить устройство и закрепить его фиксирующей гайкой с тыльной стороны. Подключение осуществляется к цепям переменного тока 400 В с помощью двух проводов, которые затягиваются винтовыми клеммами. Напряжение выше 400 В использовать нельзя - возможна потеря яркости или выход из строя. Прямой ток (DC) также не поддерживается - устройство рассчитано исключительно на переменный ток.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электроустановок в условиях промышленного использования. Защита IP54 обеспечивает работу в помещениях с повышенной влажностью, пылью или риском попадания брызг - например, в цехах, на элеваторах, в насосных станциях. Однако не предназначен для эксплуатации в средах с постоянным контактом с водой, маслом или агрессивными химикатами.

Преимущества

• Светодиод обеспечивает долгий срок службы - до 50 000 часов, что снижает необходимость обслуживания
• Низкое энергопотребление - не нагружает контролируемую цепь
• Яркая белая индикация хорошо видна даже при ярком освещении
• Компактный размер позволяет устанавливать несколько единиц на ограниченной площади панели
• Фиксация сзади гарантирует прочное крепление без люфтов

Ограничения применения

• Не работает при напряжении ниже 380 В - может не включаться или мерцать
• Запрещено применять в цепях постоянного тока - даже при 400 В DC устройство выйдет из строя
• Не предназначена для установки во взрывоопасных зонах (без сертификата ATEX)
• Не рекомендуется для открытых уличных установок - IP54 недостаточно против дождя или прямого потока воды
• Не подходит для многоканальной индикации - только один индикатор на устройстве

Примеры использования

• Индикация включения главного двигателя на станке с ЧПУ
• Сигнализация активного режима резервного питания в ЩРУ
• Отображение наличия напряжения в пульте управления конвейером
• Индикация готовности системы АВР в распределительном шкафу
• Проверка состояния цепи в посте кнопочного управления

Практические советы

• При монтаже убедитесь, что отверстие в панели точно соответствует габаритам 22×22 мм - слишком маленькое отверстие повредит корпус, слишком большое - вызовет люфт
• При подключении используйте провода сечением 0,5–2,5 мм2 - оптимально для винтовых клемм
• Не перегревайте устройство - не располагайте рядом с мощными тепловыделяющими элементами
• При использовании в пыльных средах периодически протирайте поверхность линзы - высокая линза задерживает пыль, что снижает яркость
• AD16-22HS белая 400В AC от EKF совместима с другими изделиями серии PROxima - можно комбинировать с аналогичными индикаторами одного форм-фактора
